SKR500 kurz vor der Verschrottung

ich finde die Bilder nicht, ich will keine falsche Spule verstellen
mit meinem Messender werde ich bei den Feldstärken wohl nicht weiterkommen
ich habe schon Empfänger abgeglichen und das ohne Messtechnik

hallo peter
1. schick mir bitte deine mailadresse per private nachrichten zu dann bekommst du von mir die serviceunterlagen.

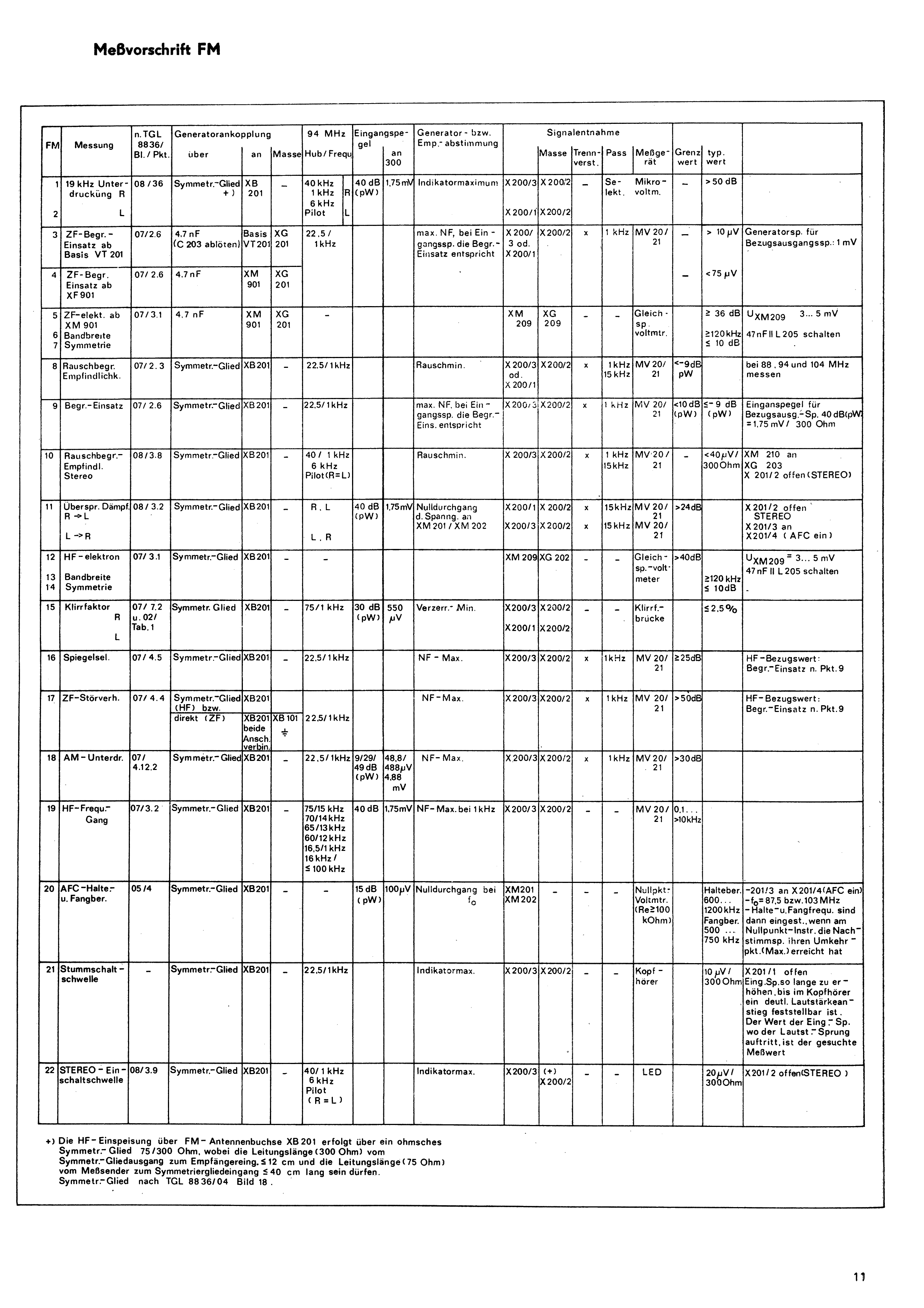

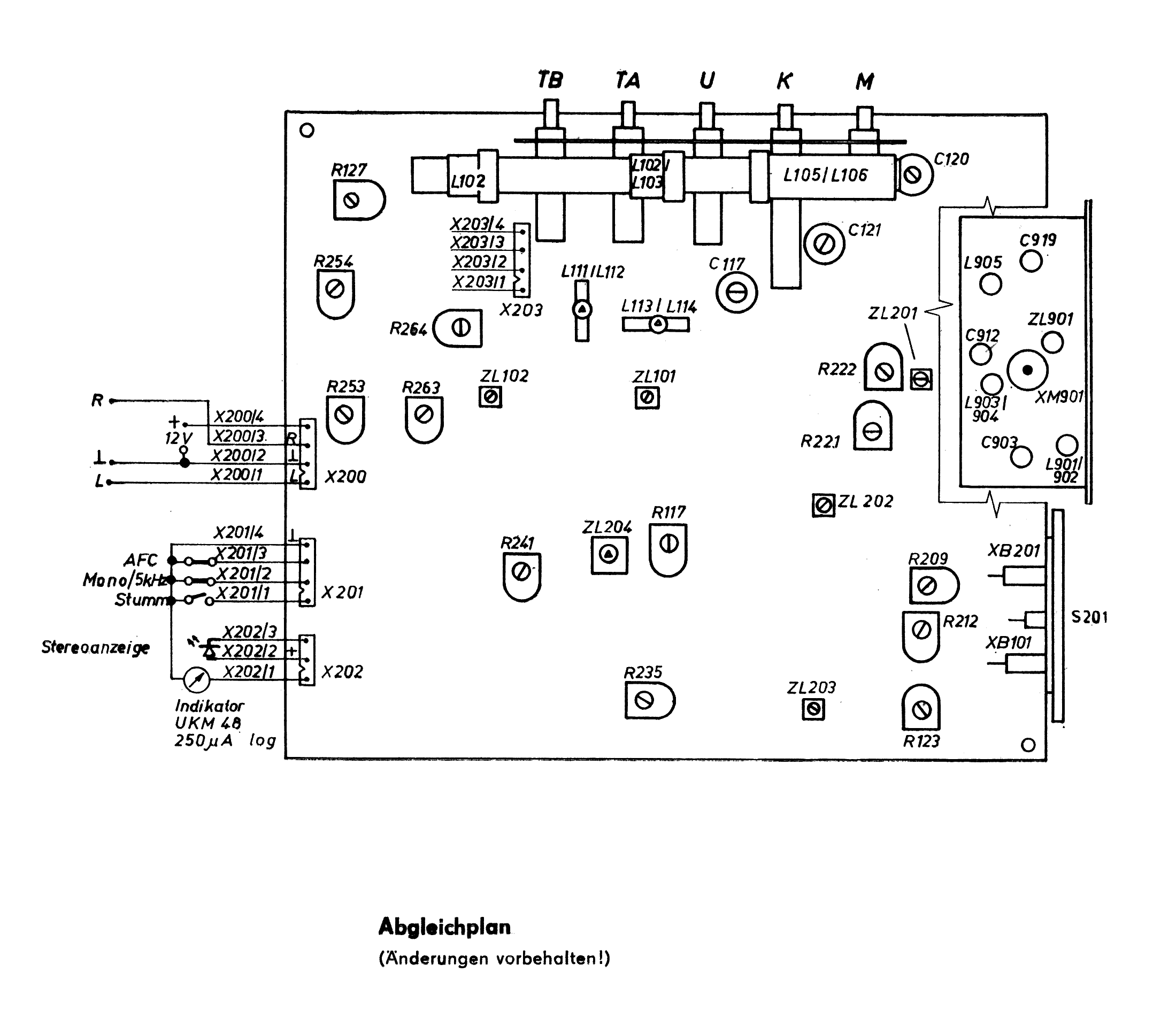

dort ist auf seite 11 die lage der abgleichpunkte beschrieben.
die platinen von rft sind alle durchweg bedruckt mit den bauteilbezeichnungen, die ein auffinden erleichten sollen.
ja ich weiß, die sind an einigen stellen(beim SKR500) sehr dicht gedrängt, das mann nichts richtig erkennen kann.
das man bestimmte bauteile nur in bestimmten schaltungsbereichen findet ist aber auch nicht wirklich neu und kann
meist schon mal ein paar anhaltspunkte geben wozu was gehören kann.

2.der demod-filter an einem ende des A225 ist der klassiker und leicht zu finden, wenn man es weiß!
die piezofilter haben eine so charakteristische bauform das sie ebenfalls im bauteil-dschungel auffallen!
der rest ist ein wenig augen auf und wissen was auf den filtern draufstehen muss(3825/3909/...).
versuch das mal bis du die unterlagen hast, es funktioniert!
eigeninitiative provoziert erfolge.

die richtigen fragen lösen die richtigen antworten aus!!!!!

gruß bernd

...Vielleicht hilft dies ja fürs erste....

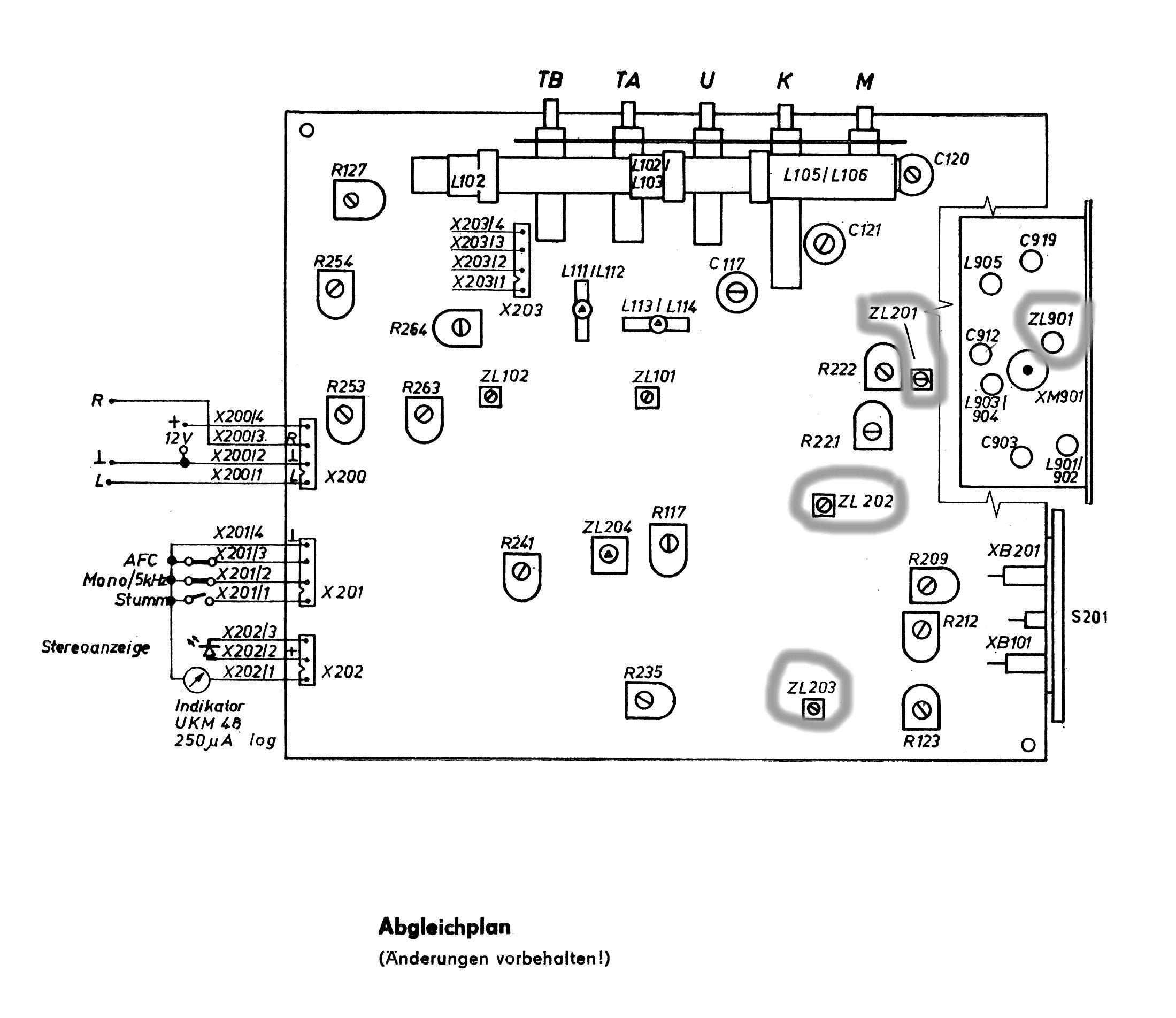

dort sind die filter(FM-ZF) zu finden.
in der reihenfolge ZL901 - ZL201 - ZL202 -ZL202 - ZL201 - ZL901 in kleinen drehungen auf maximum(spannung pin 14 vom A225) einstellen, bei bedarf mehrmals wiederholen.
der ZL203 muss danach, verbunden mit einer AFC-Strommessung, optimiert werden!!!!!!!!
steht in der anleitung genau drin, wo was zu messen ist!

gruß bernd

Für den Hausgebrauch und dank des hübschen Instruments im SKR500 ist der Nachabgleich recht trivial: Bei einem mittelstarken Sender zuerst ohne AFC auf max. Ausschlag des Zeigerinstrumentes abstimmen (Senderwahlknopf!). Dann AFC an (!), anschließend alle (hier 3) ZF-Filter auf Maximum abgleichen. Danach AFC ausschalten und Instrument mit dem Abstimmknopf wieder auf Maximum bringen. Im Anschluss und abschließend ZL203 (sog. "Phasenschieberkreis" so abgleichen, bis sich sich der Instrumentenzeiger bei Zuschaltung der AFC nicht mehr bewegt.

Prinzipiell lässt sich dieses Vorgehen auf alle Geräte mit A225 oder A4100 und Feldstärkeanzeige (egal ob mit Instrument oder LED-Kette) übertragen.

Das ganze ersetzt weder SA noch Wobbeln, bringt aber viel mehr als es zu lassen wie es ist...

Du meinst den Messausgang
Den Sender muss ich erst suchen wegen dem Seil
Die Unterlagen sind gut
Danke Euch

Bitte bitte, auch wenn es mir bisweilen etwas schwerfällt, Deinen Botschaften zu folgen.

Beste Grüße-OC

Die zwei Geräte unterscheiden sich gewaltig
Der KR700 hat viel Lücken auf dem Band
Der KR500 ist total voll mit Mischprodukten obwohl er Mosfets
und keine selbst schwingende Mischstufe hat
ausserdem ist er sehr stereofaul
die Kiste abgleichen aber wie

Vielleicht ist es einfach ein "Montagstuner". Möglicherweise ist einer der Mosfets defekt.

Mein SKR500 empfängt gut. Obwohl ich mir einbilde, dass mein SKR550 mit "normalem" Bipolar-Transistortuner Typ 5Si einen Tick empfindlicher ist. Aber das kann auch an der ganz anderen Nachfolgeschaltung (A4100 statt A225) oder am Piezo liegen.

Kreuzmodulation gibt es trotz mehrerer Ortssender auf beiden SKR keine. Auch auf dem SKR700 (trotz einem Abstimmkreis weniger) nicht, der nach Piezowechsel auch sehr gut empfängt.

Auch den A4510 musste ich dort wegen Dauer-Mono trotz rotem LED-Signals schon tauschen.

Gruß-OC

die komplette anleitung für den "einfachen" FM-ZF Abgleich nach einem Piezo-Wechsel findest du in den beiträgen 23 und 24.
diese schritt für schritt abarbeiten und die sache sollte funktionieren, wenn der tuner
richtig funktioniert.
ob das der fall ist kannst aber nur du einschätzen denn bei dir steht das gerät.
im zweifel ein vergleichbares intaktes gerät danebenstellen und vergleichen ob an den selben stellen
der scala die selben sender einstellbar sind.


viel erfolg dabei
gruß bernd

der 500 kracht auch wieder so beim Sender suchen
wahrscheinlich ist das Poti nicht in Ordnung
kommt man da ran zum sprühen
Mosfets und A225 will ich eigentlich nicht wechseln
Mein UKW-Turm hier feuert mindestens 200kW und
hat 10 FM Sender und das in 5 Kilometer Entfernung

Dem sollte der Typ5 FET aber gewappnet sein.

Am besten das Abstimm-Poti auseinanderbauen und gründlich reinigen (waschen). Und beim Zusammenbauen bitte die Lage der Isolierscheiben beachten. Im Forum würde das schonmal ausgiebig diskutiert.

Zum Glück ist das hier ein einfaches Poti, da ist das überschaubar.

Gruß-OC

Hallo OC,
es kann ja sein, dass ich mich irre, aber ohne einen Komplettausbau des Dreko mit anhängender Widerstandsbahn für die
Abstimmspannung wird das wohl nichts. Aber das bekommt man als Laie auch noch hin. Ein separates Poti für die Abstimmspannung gibt es im 500/501 m. E. nicht.
Und als Laie würde ich nach einem ersten Funktionstest mir das als erstes mit vornehmen und die Potis auf der Endstufenplatine ausbauen, zerlegen....

VG Michael

Hallo Michael,

das wird schon so sein, wenn Du es schreibst.

Alles was funktioniert, interessiert mich im Allgemeinen nicht, wenn ich ein Gerät offen habe. ^^

Gruß-OC

Ich habe das Poti gesprüht, ausbauen ist mir zu gefährlich
habe die ZF nachgeglichen, der Tuner reagiert nicht mehr so aggressiv
den Phasenschieberkreis naja, erstmal nach Gehör eingestellt
nun muss der Zeiger noch dran und linker Kanal sind zu wenig Höhen
Skalenseil habe ich gemacht, Dorn von der Seilrolle halb kaputt
Laufwerk ist auch noch fertig, Schwierigkeiten beim Ausbau
nun wisst ihr bescheid

Gruß Peter

Der Ausbau vom Laufwerk ist absolut einfach.
Geht nach vorn raus.

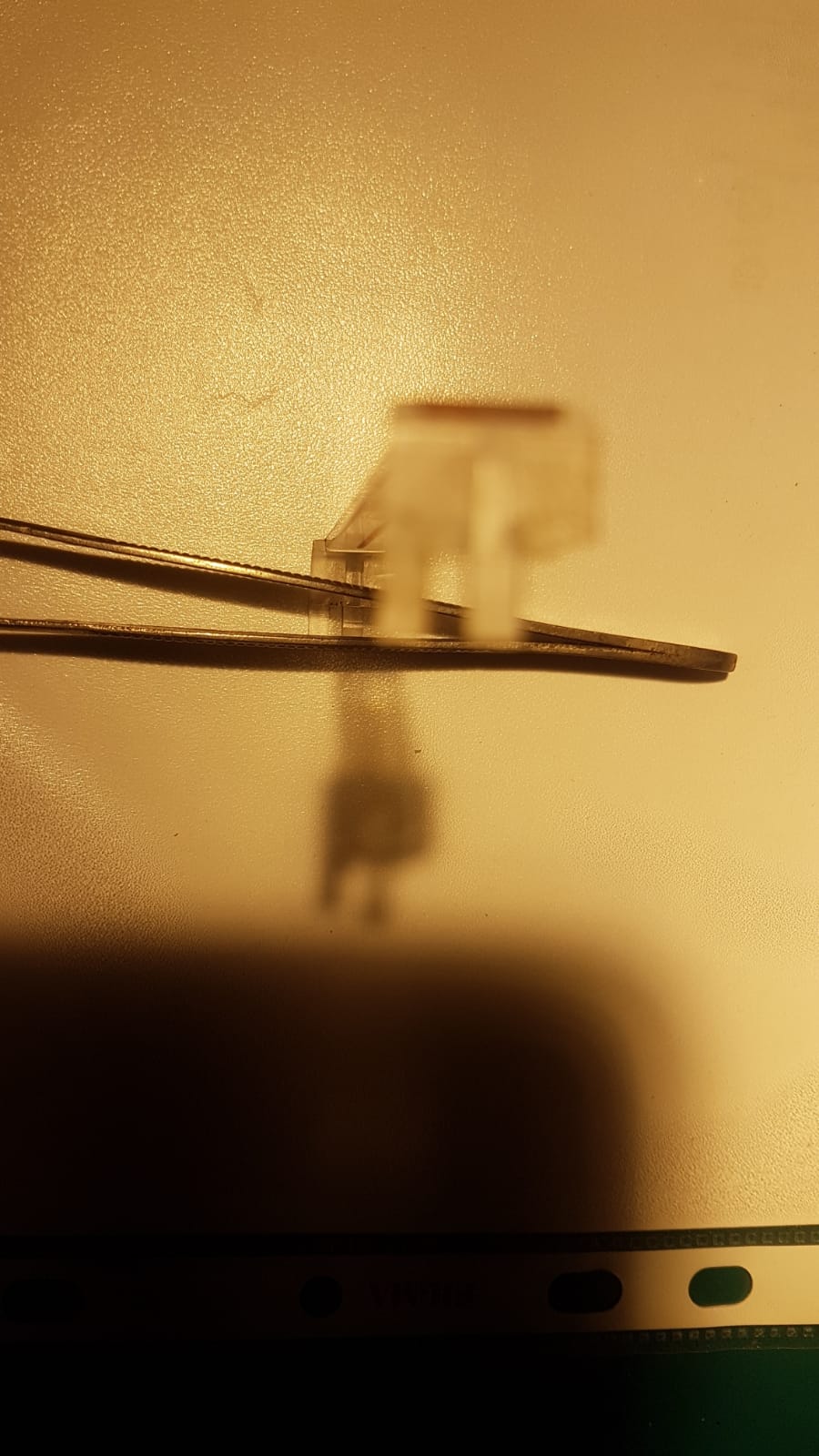

Den Skalenzeiger fest zu machen gibt mir zu denken, weil zwei Nasen fehlen
Das Rad auf der Drehko Welle dreht sich bis sonst wohin

wie wäre es mal, die vermuteten fehlerhaften teile/stellen zu fotoknipsen,
eine zweite,dritte meinung einholen und dann weiterbasteln.

gruß bernd

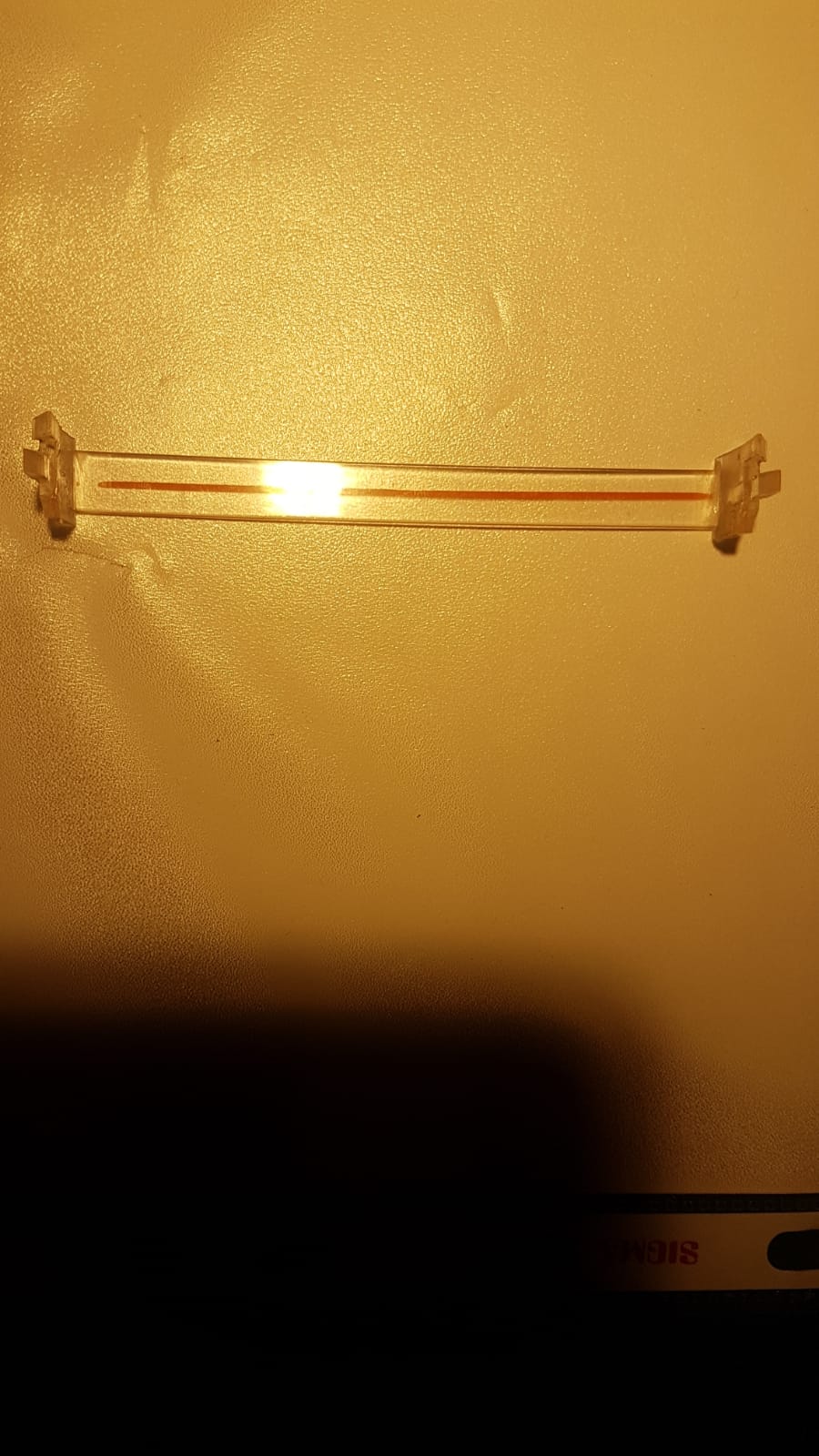

Der Zeiger
gibt es da noch intakte

Notfalls mit Heißkleber an's Seil kleben.
Diese Zeiger sind sicherlich der berüchtigte "Goldstaub".

Und selbst wenn sich irgendwo ein teurer "NOS" anfindet, bekanntlich verspröden die meisten Kunststoffe. Sprich, die Freude währt u. U. nur kurz, da die Nasen hoher Belastung ausgesetzt sind.

Das hatte ich neulich erst mit einem R130-Zeiger erlebt, für den ich in der Bucht richtig Kohle gelassen hatte.
