[erledigt] Suche Stereo Decoder SD 2.7

achso 8o
Ja stimmt da muss vermutlich nichts umgebaut werden. Na mal sehen. Auf der Leiterplatte ist jedoch alles für 2.7 vorgesehen. (so wie bei 2.1 für 2.3)

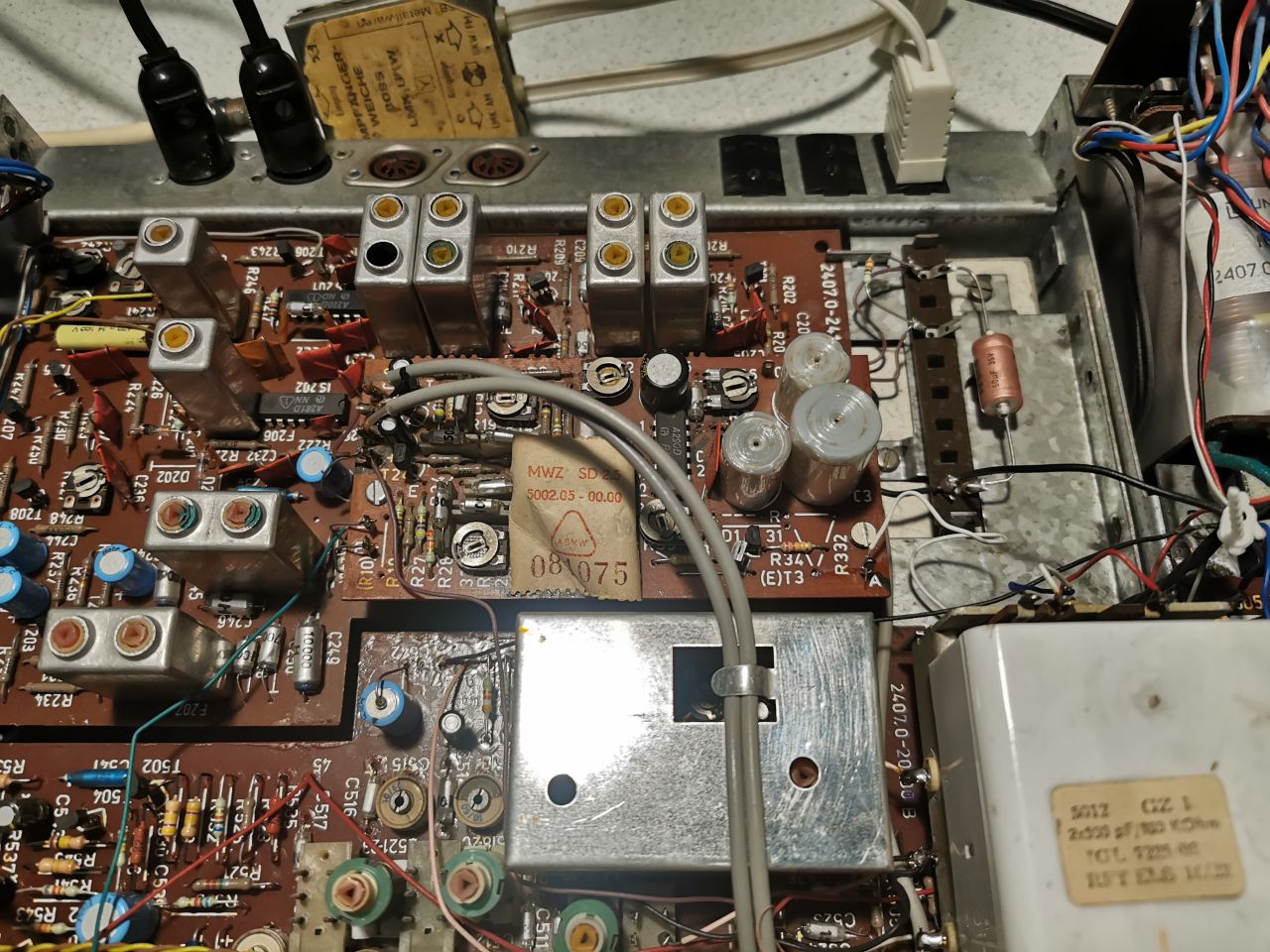

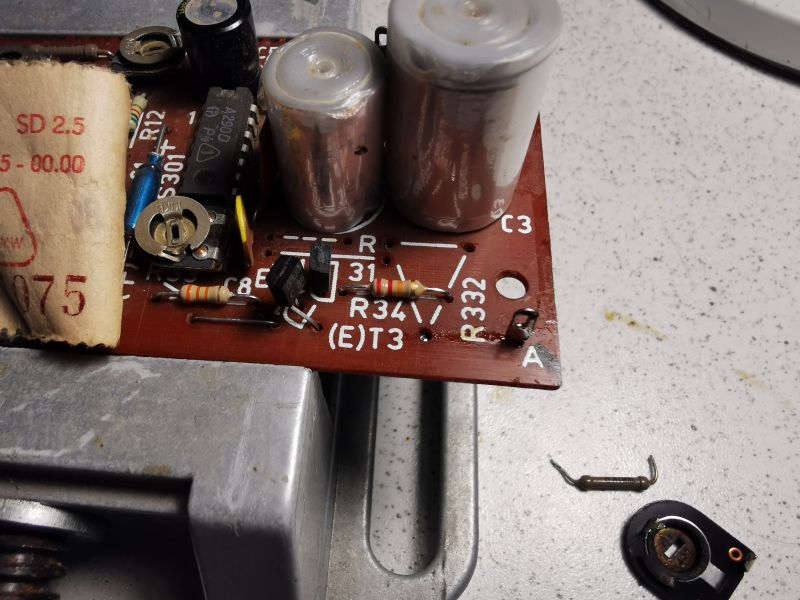

Noch besser, dann kann man notfalls den SC236 (oder jeden anderen Wald-und-Wiesen-npn), die SAY30 (oder jede andere 2-beinige SAY oder auch 1N4148 schießmichtot) und die beiden Widerstände noch nachbestücken.

glaube man erkennt es.

Ja, eindeutig.

Mit R332 wird u. a. im Andante x44 die Schaltschwelle zwischen Zwangsmono und Stereo abhängig vom Eingangssignal eingestellt. Dies ist im Toccata II und weiteren Geräten mit dem SD2.7 anders gelöst.

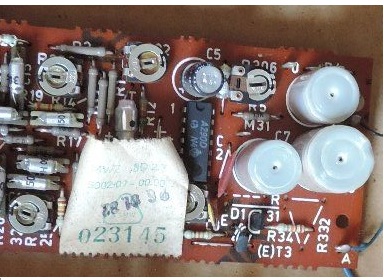

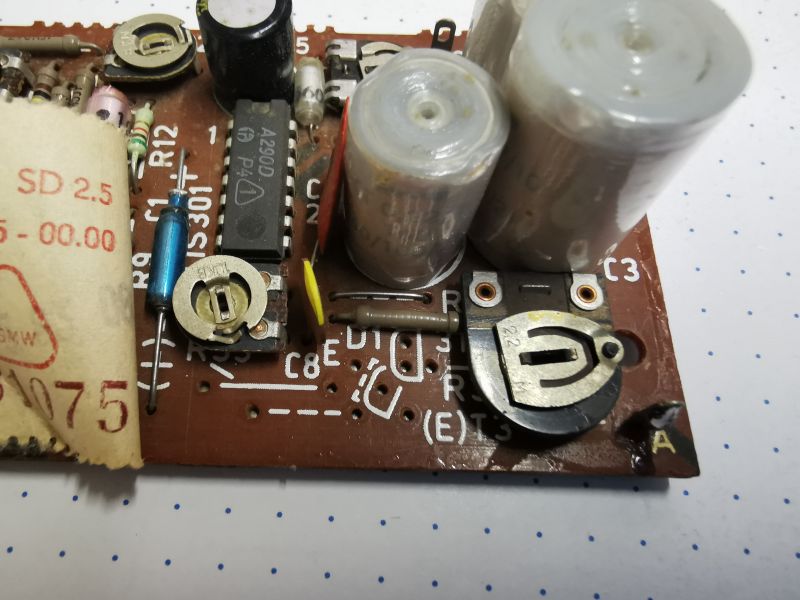

Die Leiterplatte ist sogar für den 2.6 gedacht. Das ist dann der Bestückungsaufdruck in den Klammern.
So, nun ist es ein SD2.7 8o

:Super

so ich melde Vollzug! Kiste läuft wieder!
Danke noch mal an alle Beteiligten!
Hat vielleicht jemand einen Schaltplan für das 940/2 mit SD2.5(7)?

Ich habe die gesammelten Werke zum Toccate da rund 32 Mb.
Eben auch die gesuchte Ergänzung.
Haste ne Mailadresse für mich?
mfg Ingo

Hallo Ingo. Habe dir eine Mail gesendet.

Ist angekommen und die 3 Antworten sind raus an Dich.
mfg Ingo

super! Vielen Dank! Dankeschön anke :Super :thumbsup:

Dank der Unterlagen sehe ich nun auch die Unterschiede bei Verwendung von SD2.3 oder SD2.7
Bei Verwendung des SD2.7 werden die beiden Kondensatoren C547 und C548 (3,3nF) auf der AM ZF Platine nicht bestückt. Bei mir fehlten die schon, also war da tatsächlich ursprünglich ein SD2.7 drin! Das erklärt, warum den jemand ausgebaut hat. ;(
Und noch etwas, im SD2.5 hat der C301 0,47µF. Der SD2.7 hat für den C301 jedoch 4,7µF bestückt. Das musste ich also noch ändern. Und R307 ist falsch im Schaltplan beschriftet, er hat statt 100k nur 10k.

Bei R307 ist im Entwicklerstromlaufplan von Herrn Hille die letzte Null weggestrichen, siehe #58.

0,47uF oder 4,7uF ist für C301 an sich egal, der Eingang des A290 ist genügend hochohmig, so dass die Grenzfrequenz des Hochpasses vielleicht bei 20Hz liegen wird. Highender würden hier ohnehin an Stelle des Elkos einen MKC, Hifi-Puristen einen MKT einbauen, da Elkos ohne genügende Vorspannung zu Verzerrungen neigen. Allerdings glaube ich nicht, dass diese ein gewöhnlicher Sterblicher wahrnimmt.

C547/548 sind für die "Deemphasis", die bei den Spulendecodern extern vorgenommen wurde. Im SD2.5/2.6/2.7 wird die von C309/310 erledigt.

Für alle, die es nicht wissen, was ist Emphasis? Im UKW-Sender werden zur Minderung des Rauschabstandes die Höhen durch einen Hochpass angehoben, im Empfänger werden diese durch einen entsprechenden Tiefpass wieder abgesenkt und mit denen das Rauschen.

Das ist auch der Grund, warum man bei einem Monoempfänger, den man mit einem Stereodecoder erweitern will (z. B. Röhrenradio mit NF-Stereo) immer den Deemphasis-Tiefpass (meist bestehend aus einem Widerstand und einem Kondensator, mitunter fungiert wie beim A290 der Innenwiderstand der letzten Stufe als R-Glied) entfernen muss.

OC871 schrieb:Bei R307 ist im Entwicklerstromlaufplan von Herrn Hille die letzte Null weggestrichen, siehe #58.

eben! Um dann im Schaltplan für den SD2.7 auf seiner Seite dann wieder falsch zu sein. Ebenso C301, erst korrigiert auf 0,47µF, dann aber wieder 4,7µF drin.

Wie schon gesagt, den Unterschied wird keiner raushören. 1, 2,2 oder 3,3uF gehen auch.

Der UKW-Rundfunk fängt sowieso erst bei 31,5Hz oder so ähnlich an.

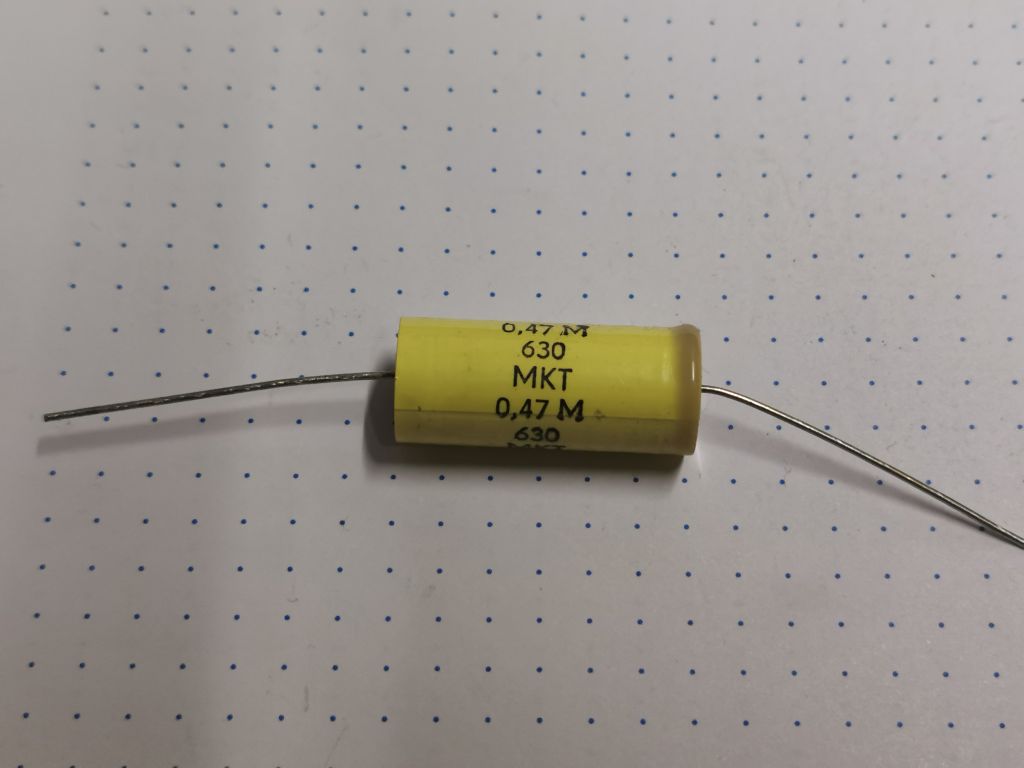

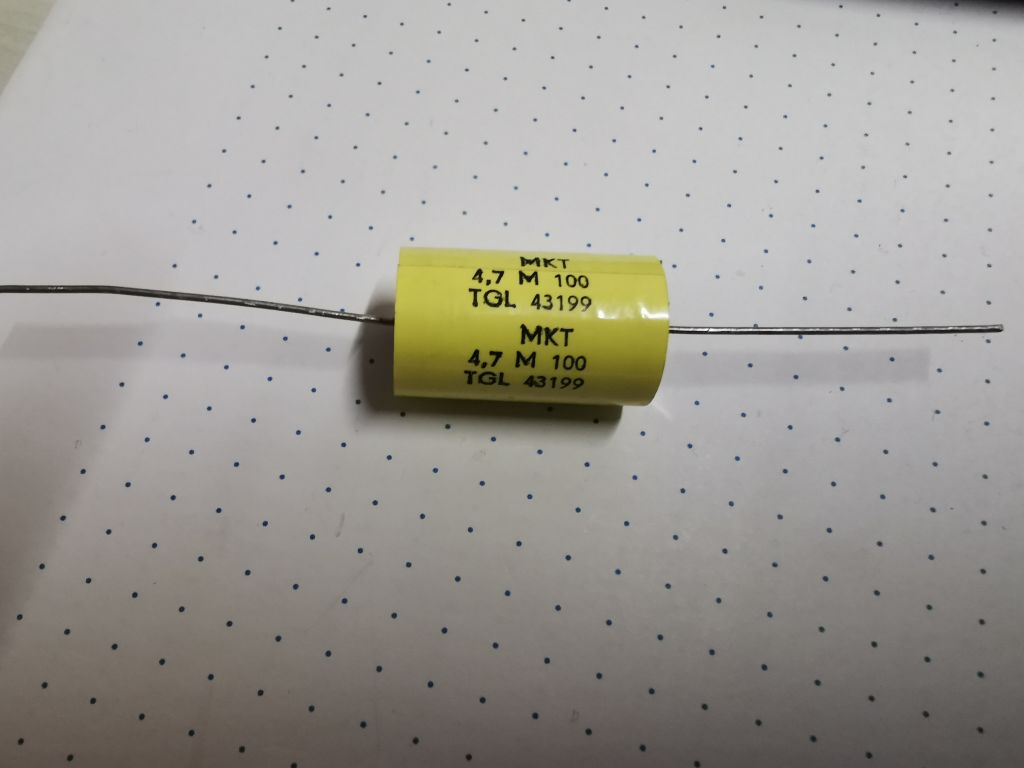

Solche 4,7µF/100V würde ich gerne nehmen ... ist da was machbar?

Ingo, leider nicht. Da habe ich auch nur noch paar "Einzelstücke" welche ich eigentlich in den Lautsprecherboxen verwende.

Okay,aber Bitte nicht bei den L9801 und L9806 verwenden .... die werden dann noch schriller.
mfg ingo
