[erledigt] Suche Stereo Decoder SD 2.7

Laut Schaltplan ein SD2.5

@Wartburg, evtl. nimmt @Kalundborg das Gerät komplett ohne dem Decoder? Ich würde dann den Decoder nehmen. Kommen wir 3 da irgendwie zusammen?

Auch ne Idee, mir gehts hauptsächlich um mechanische Komponenten und Anbauteile Knöpfe usw. Da paßt ja auch vieles vom 744. Die übrigen Komponenten soweit brauchbar würde ich dann verwahren, falls noch einer was braucht. Könnte den Decoder auch bei mir demontieren und dann weitersenden, falls das hilft.

Andernfalls bekomme ich noch einen PLL Philips Decoder, wie ich ihm jetzt im Andante betreibe. Der Anbieter hatte einen zu wenig gesendet. Den könnte ich auch weiter geben, falls da Bedarf besteht.

Beste Grüße.

ja, also wie machen wir es, @Wartburg? Ich oder Kalundborg würden sehr gern dein Angebot mit dem 744 und dem aufgerundetem Porto annehmen! Ich würde dann ebenfalls gegen Porto das Gerät ohne dem SD2.5 weiter an Kalundborg senden. Oder eben umgekehrt, ist mir egal.

Hallo ihr beiden,

dann machen wir es so. Ich denke mal es wäre gescheiter das Radio nach Berlin zu senden und dann nur den Tuner weiter zu schicken, als 2mal ein großes Paket durch die Republik zu senden.

Gruß Gerald

Hallo Gerald,

Decoder, nicht Tuner.

Grüße R.

Hallo @Gerald, da hast du Recht!!!
Soweit hatte ich gar nicht gedacht! Also ab nach Berlin damit, und zu mir dann von Berlin nur ein kleines Päckchen mit dem SD2.5!

Jut,

was muß ich zahlen, an wen und die Adresse vom Camel bräuchte ich dann noch. Dann kommt das ja dann doch in die Gänge. Das Portothema hatte ich auch schon im Kopf.

Bitte per PN zusenden. Beste Grüße, Kalundborg

Hallo,

@Kalundborg
bin das Wochenende etwas eingespannt, werde das Paket aber spätestens Montag fertig machen, und dann schick ich dir ne PN wenn ich weiß was es kostet, brauche ja auch noch deine Adresse.

Gruß Gerald

Hallo Gerald,

ja ich denk auf die paar Tage kommts jetzt auch nicht an. Schreib mal was du bekommst, wenn das Port fest steht und dann machen wir den Rest.

Grüße Kalundborg

Hallo Leute, wie ist der Stand der Dinge? 8o

Moin, der Schlachter ist heute eingetroffen. Ich war allerdings gerade beim Verputzen und hab noch nicht rein geguckt. Werde aber am Wochenende den SD entnehmen und auf reisen schicken. Soweit der Plan. Dazu brauche ich dann noch deine Adresse Camel.

Beste Grüße.

Habe dir über das Forum eine email gesendet.

So der SD 2.5 ist gerade auf Reisen gegangen. Ich konnte ihn leider nicht testen, weil das Netzteil vom Spenderchassis einen weg hat. Sa aber vollständig und optisch unversehrt aus.

Danke nochmal an dieser Stelle an "Wartburg" für den Spender und die Mühen für Verpackung usw. Ich konnte schon einige Teile für mein Andante verwenden und werde auch der verwertbaren Rest aufheben.

Beste Grüße, Kalundborg.

Moin,

dann hoffe ich mal das der Decoder ( danke OC871 ) funktioniert.

@Kalundborg

Aber ist doch schon mal schön wenn du ein paar Teile gebrauchen kannst.
Hatte das Radio mal vor einer Weile hier in München bei ebayKleinanzeigen mit 2 weiteren Geräten für kleines Geld gekauft.
War mir zu Schade für den Wertstoffhof.

Gruß Gerald

@Kalundborg, @Wartburg,

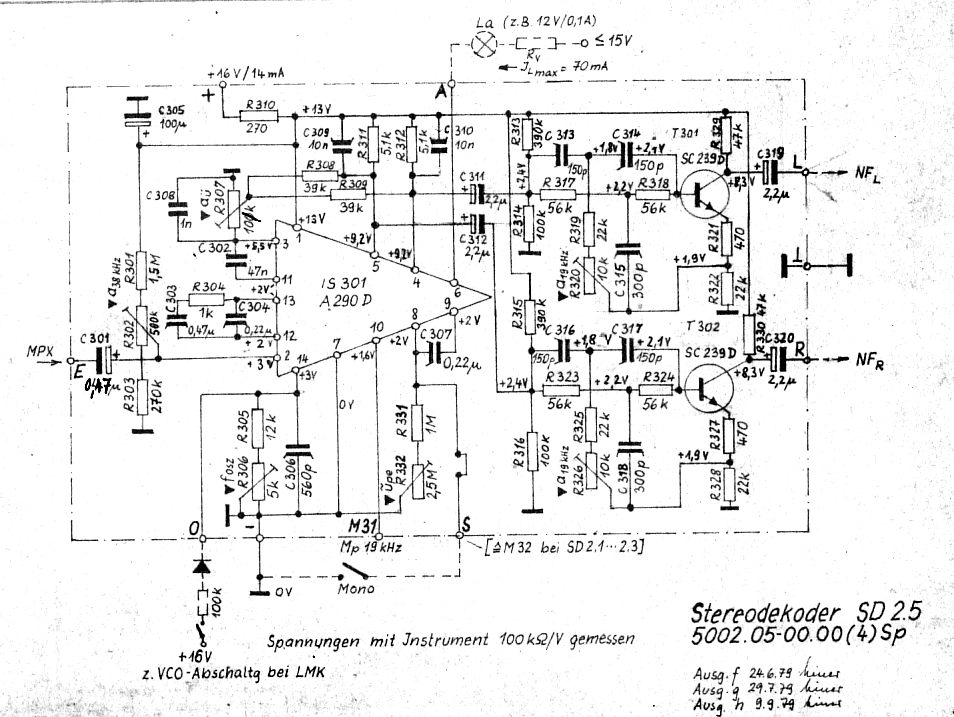

Vielen Dank euch beiden! Der SD2.5 ist gut bei mir angekommen! Werde versuchen, die Unterschiede zum 2.7 zu finden, evtl. kann man den umbauen.(sollte kein Problem sein)
Geschichte des Funkwesens der DDR (funkhiller.de)

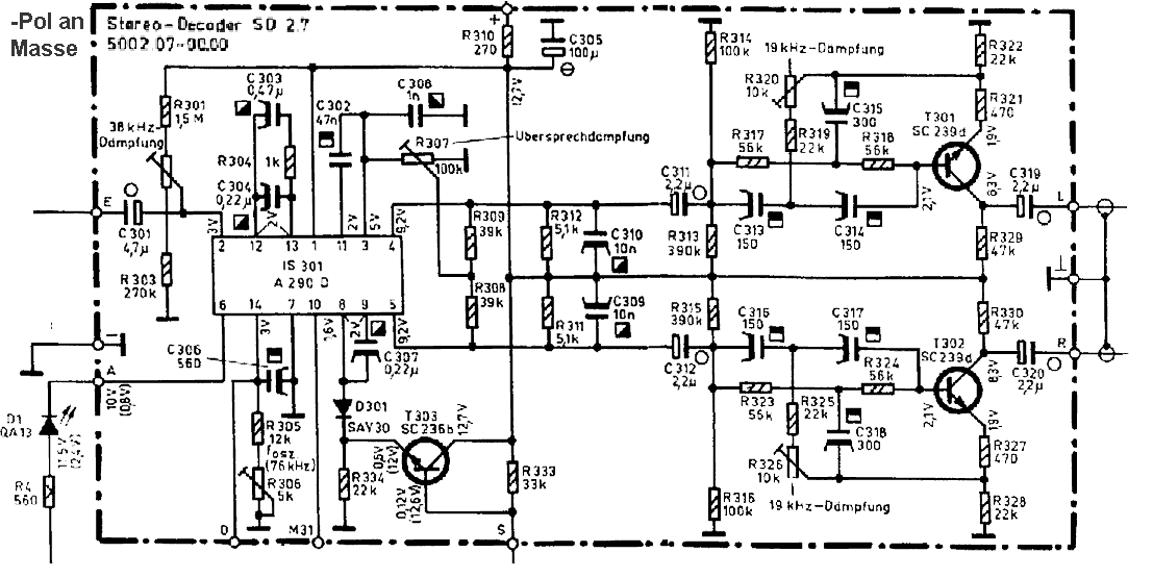

Die Mono-Stereo-Umschaltung ist beim SD2.7 anders, sprich aufwendiger gelöst. Das sollte beim Toccata II aber wegen des Open-Collector-Ausgangs von T208 schnurz sein. Pin 8 am A290 wird bei Durchsteuerung T208 auf Masse gezogen, es stellt sich Zwangsmono ein. Ist T208 gesperrt wird es wieder Stereo.

Einfach probieren, kaputtgehen kann nichts dabei.

Klanglich sind beide Decoder völlig gleich, da ansonsten gleiche Außenbeschaltung und gleiche Pilottonfilter.

EDIT: Vorsichtshalber könnte man noch eine Diode wie die D301 (bitte Richtung beachten) zwischen die Anschlüsse S des Decoders und 250 der Hauptplatine schalten. Dazu eignet sich jede beliebige Kleinsignaldiode.

du meinst T303?

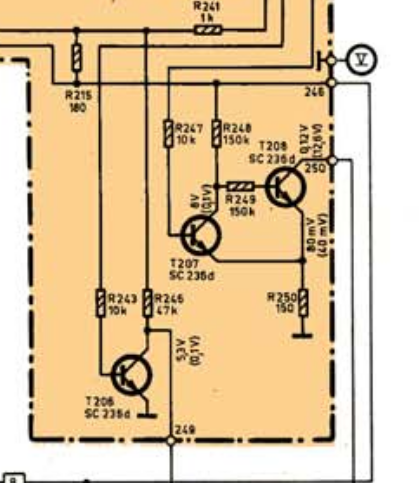

Nee T208 auf der Hauptplatine. Vor dem Pin 250:



Der geht zu Anschluss "S" des Decoders und zur Mono/Stereo-Taste. Ist wegen R250 nicht ganz "OC", versuche einfach, ob es klappt.
