Toleranzen von DDR-Elektrolytkondensatoren

Ich habe zu dem Thema mal etwas recherchiert.

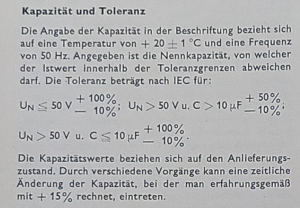

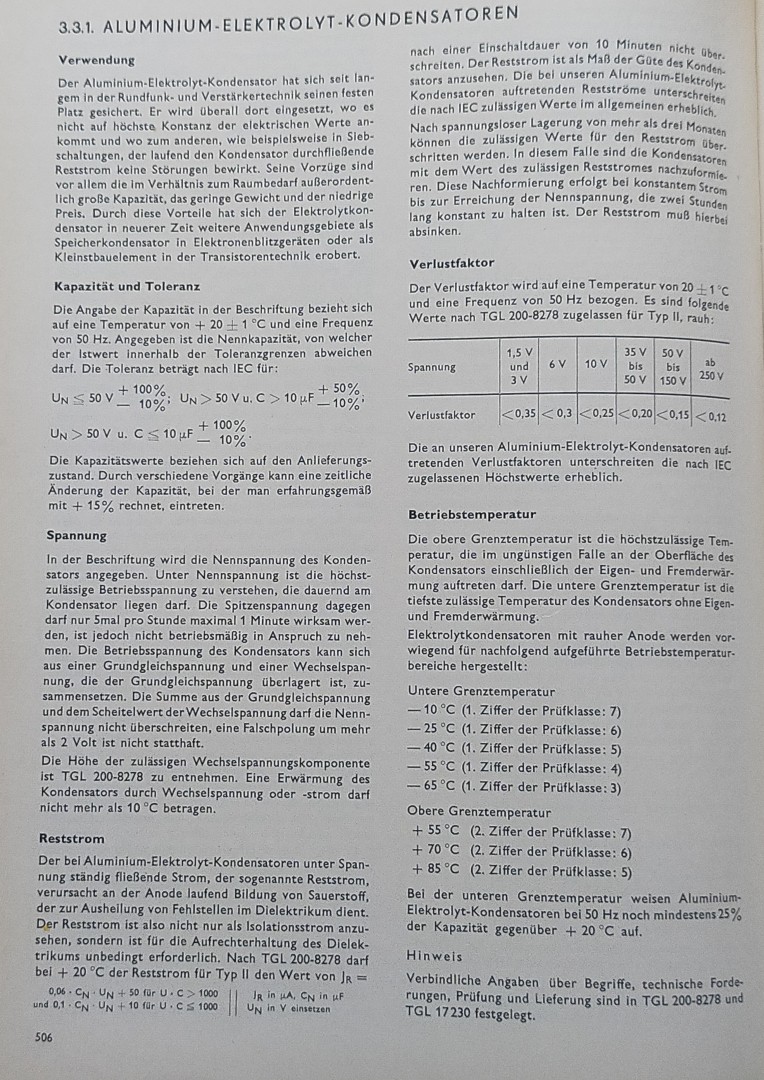

Im dicken "Handbuch elektronische Bauelemente" Ausgabe 1965 findet sich auf S. 506 folgender Abschnitt:



Eine TGL mit der zulässigen Abweichung gab es anscheinend zu dieser Zeit nicht.
Die "TGL 7198" für Niedervoltelkos von 1975 kann man netterweise hier einsehen:

https://katalog.ub.uni-weimar.de/tgl/TGL_7198_12-1975.pdf

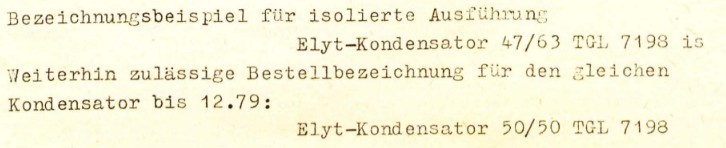

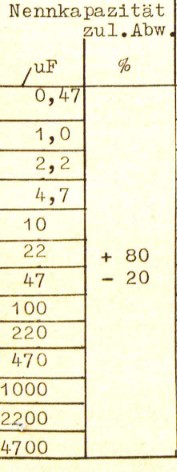

und Folgendes lesen:





Weiterhin ist dort zu lesen, dass mit dieser TGL die TGL 7198 von 1966 abgelöst wird, welche auf der verlinkten Seite leider nicht gelistet ist.
1986 kam eine neue TGL 7198 (dort zu finden), in welcher die zulässigen Toleranzen etwas reduziert wurden.

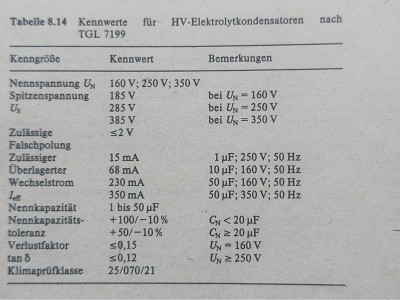

Im Buch "Widerstände und Kondensatoren" von 1989 ist ein Auszug aus der TGL 7199 zu lesen, danach galt für HV-Elkos zu dieser Zeit bei <20µF Kapazität immer noch -10/+100% wie 1965!



Gruß - OC

Hallo OC,
ein interessantes Thema,
das führt einem vor Augen, was in alten Geräten verbauten Kondensatoren noch gut ist.
Bei der Messung erwartet man gern eine Punktlandung zu den angegebenen Werten.

Dieses Thema ließe sich erweitern, zu Kondensatoren, die zwingend ausgetauscht werden sollten und welche "Neuzeitersatzteile" stattdessen eingebaut werden sollten. Da sind diese Teerbomben, Arbeiterfahnen, ...

und die langlebigen Kondensatoren, die man bedenkenlos drin lassen kann, wie diese Folienkondensatoren.

Schönes Wochenende euch allen
Gruss Jürgen

Hallo Jürgen,

Kanuspezi schrieb:Bei der Messung erwartet man gern eine Punktlandung zu den angegebenen Werten.

und genau diese Erwartungshaltung ist falsch. Zudem wurden die Toleranzen von den Schaltungsentwicklern selbstverständlich berücksichtigt. Zumindest in Monogeräten ist ein prophylaktischer Austausch (bis auf die bekannten "Problemkinder" daher Zeitverschwendung. Bei Stereogeräten und Stereoboxen sieht es anders aus, aber auch bei Stereo-Verstärkern sind ausschließlich Koppelelkos betroffen.

Grüße R.
