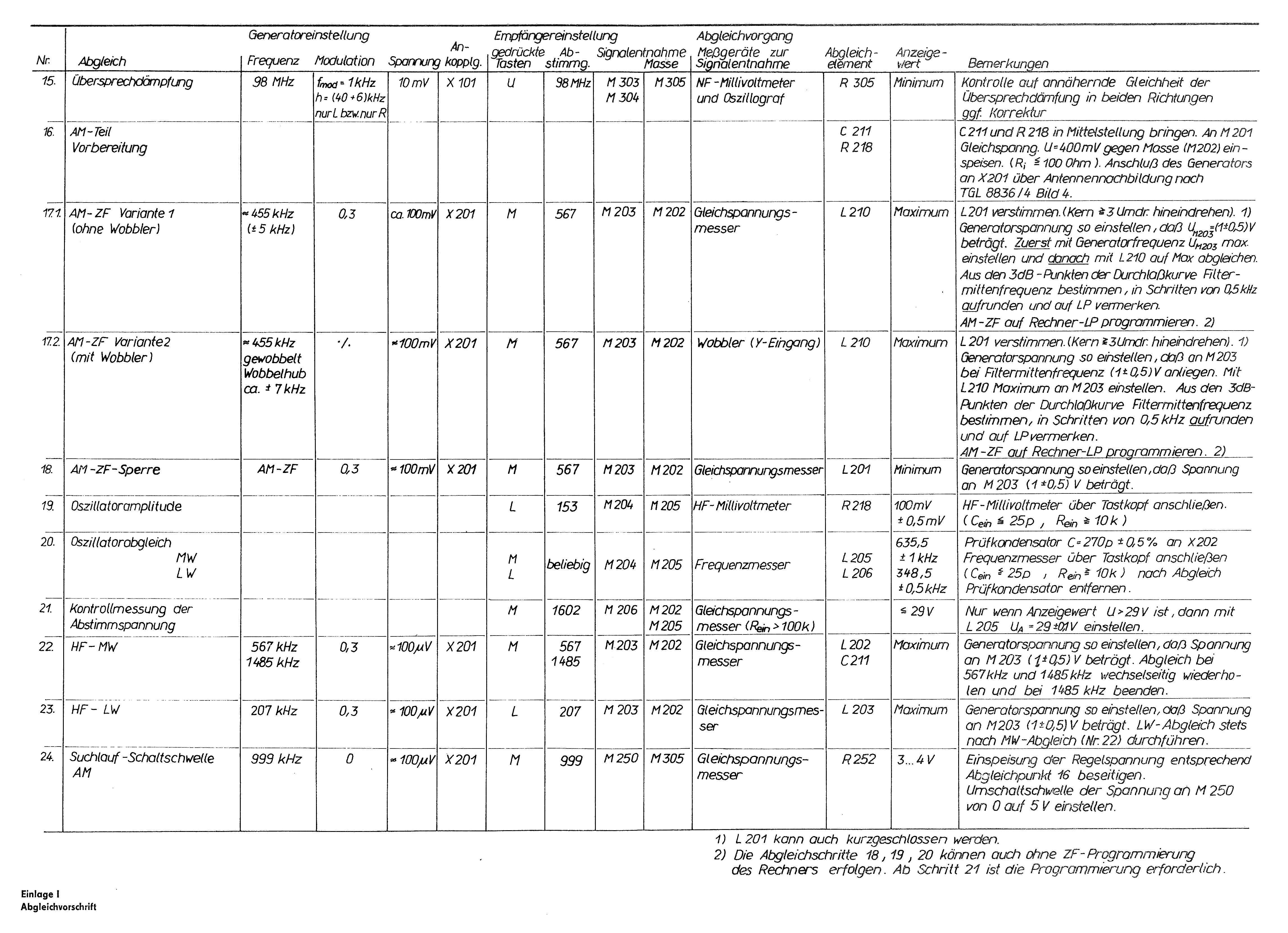

HMK-T200

IngoR

Beiträge: 114
Dabei seit: 12.09.2004 19:25

21.03.2021 10:57 #78988

Anhänge










Likes: 0
