Forum › Schaltpläne,ServiceAnleitungen,BA (HMK) › HMK-V200

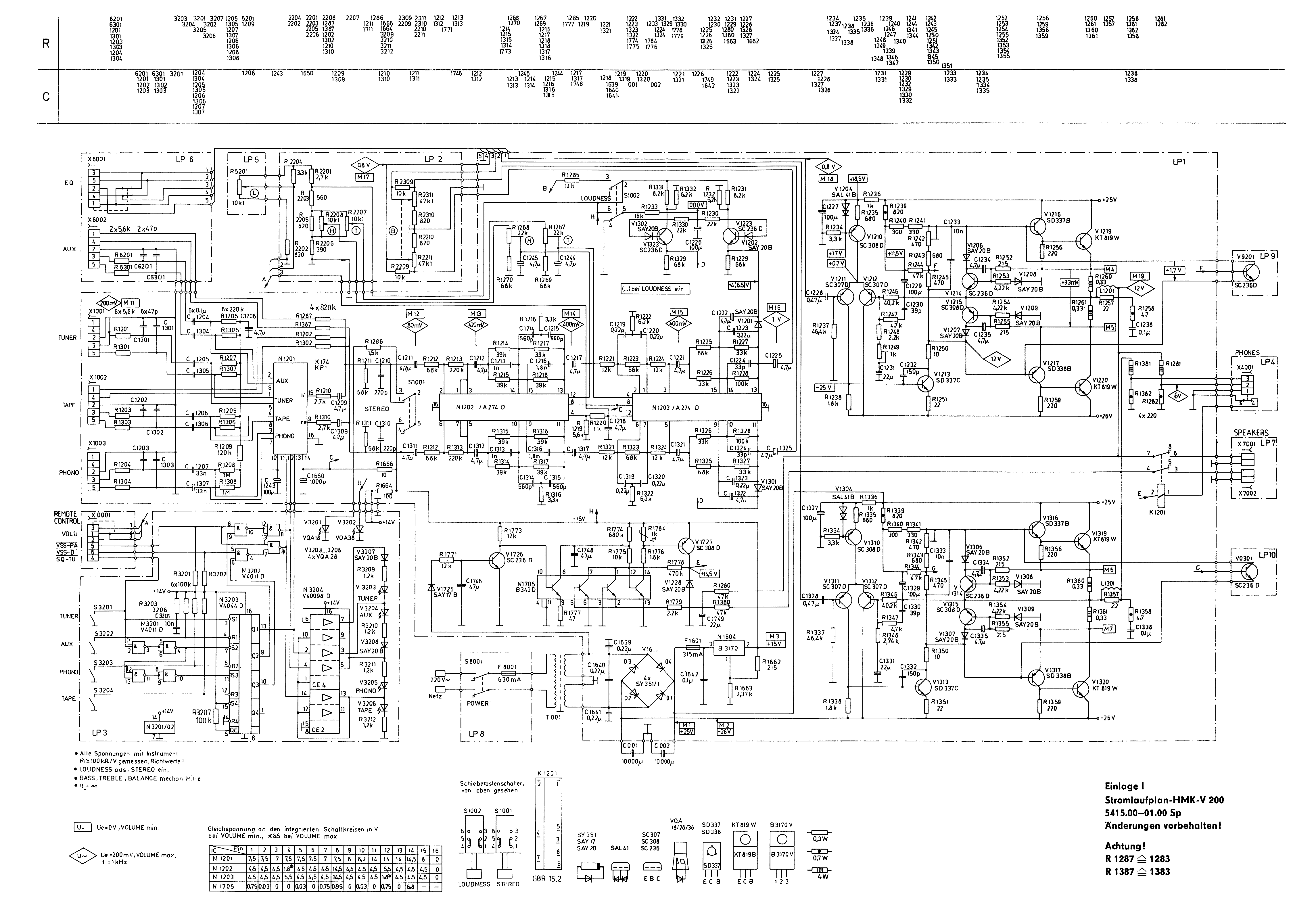

HMK-V200

IngoR

Beiträge: 114
Dabei seit: 12.09.2004 19:25

14.03.2021 10:18 #78914

Anhänge







Likes: 0
