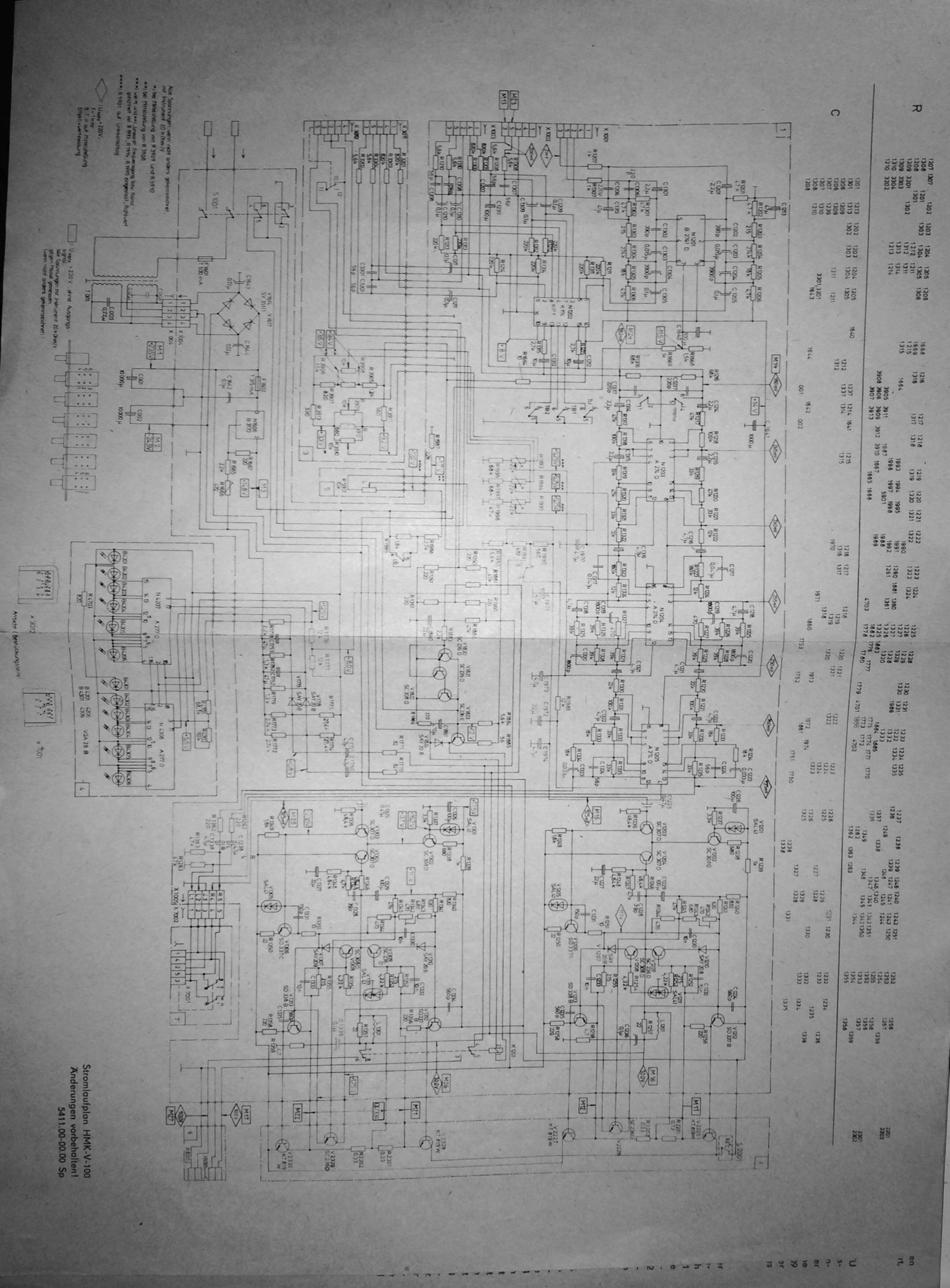

Schaltplan HMK-V100 Layout Service Anleitung

27.02.2021 12:25 #78543

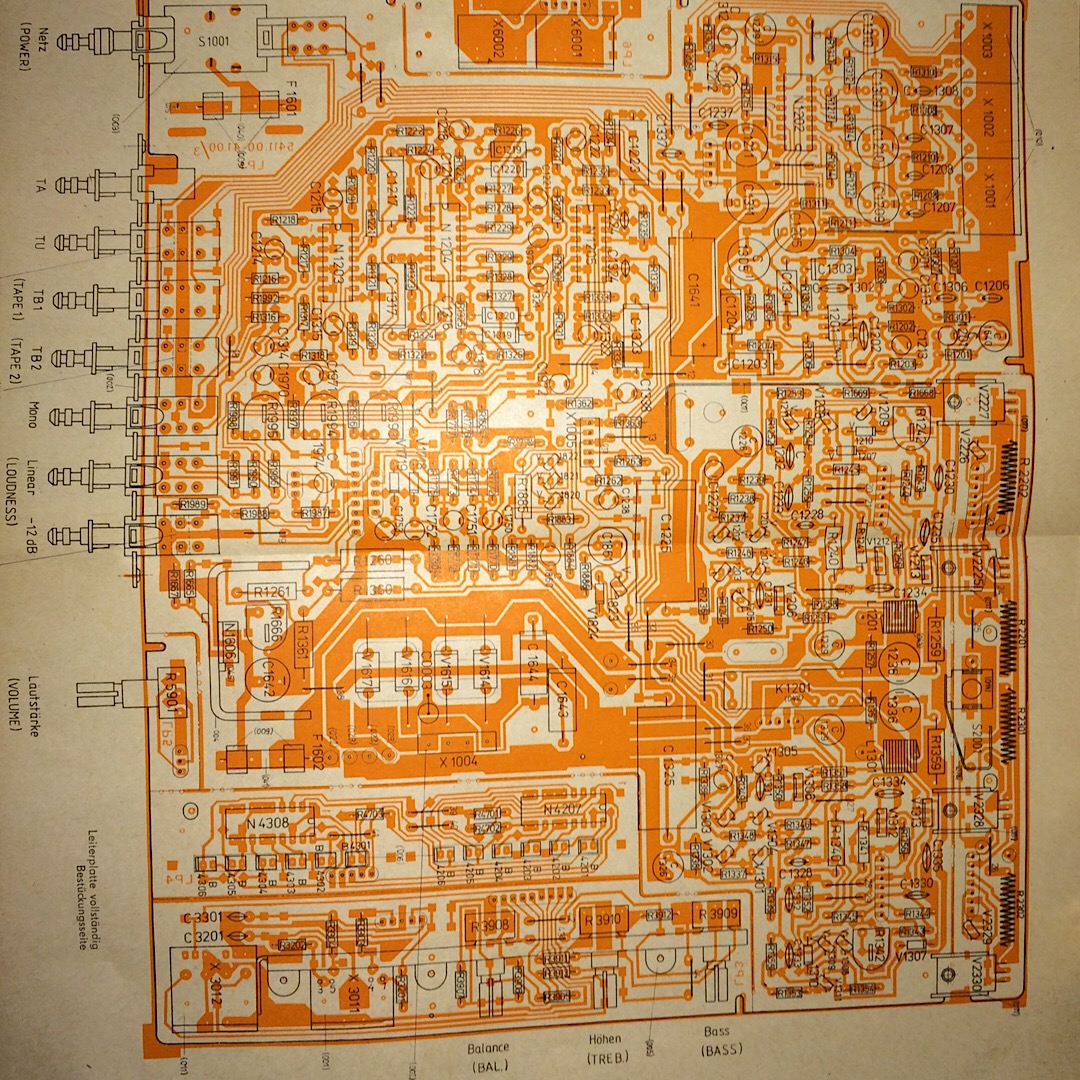

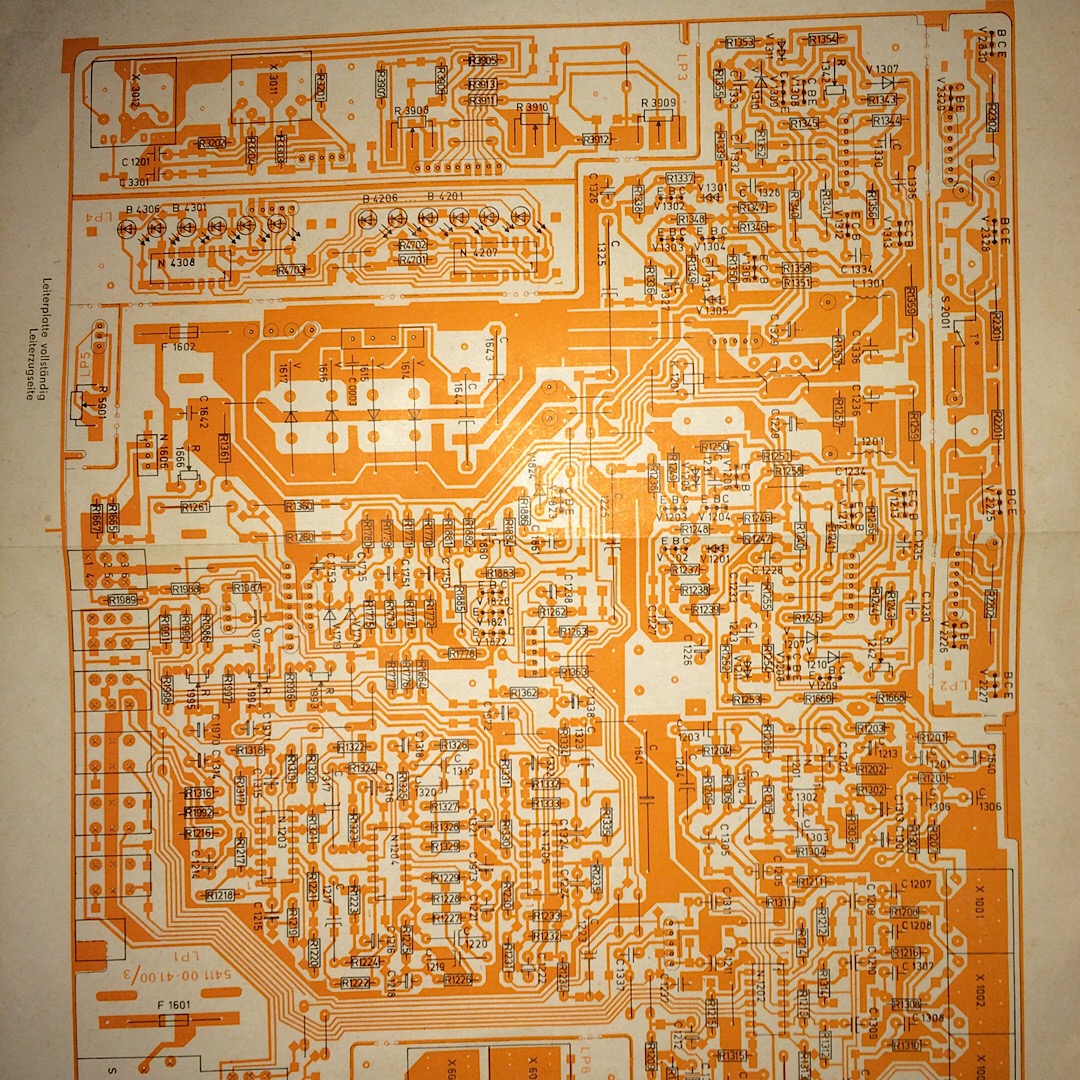

HMK V100 Platinen Layout

Anhänge




Likes: 0

=) =) Immer das beste draus machen!! Euer sterabe =) =)

S3000
S3930
HMK100
HMK200
RK 8 senit, RX80, RX81, RX41, RX42,
SKR, 700,701,720,730,1000,1200
R4000,
Annett, Babett, Minett, Sonett

28.02.2021 13:33 #78609

Hallo,

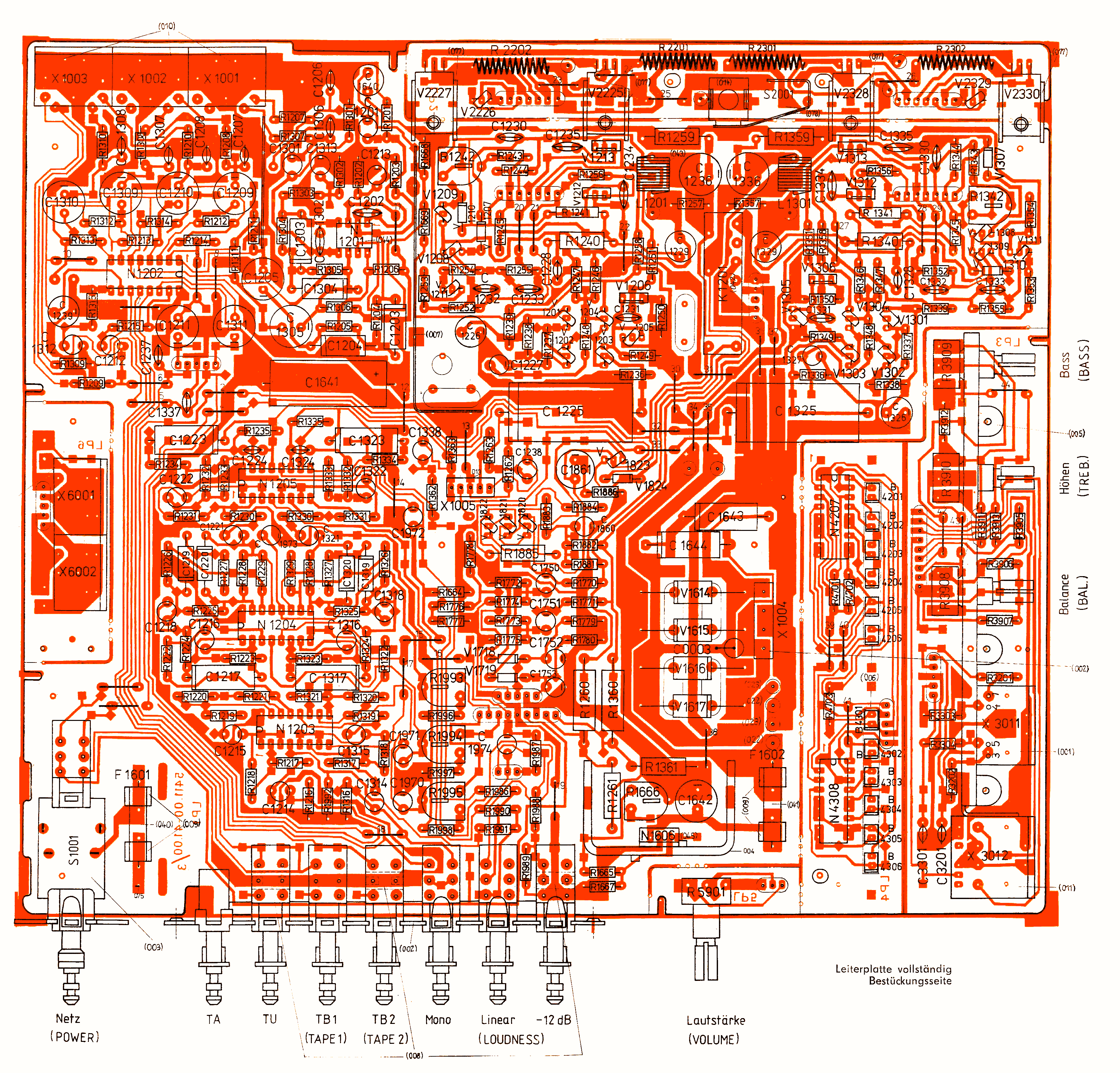

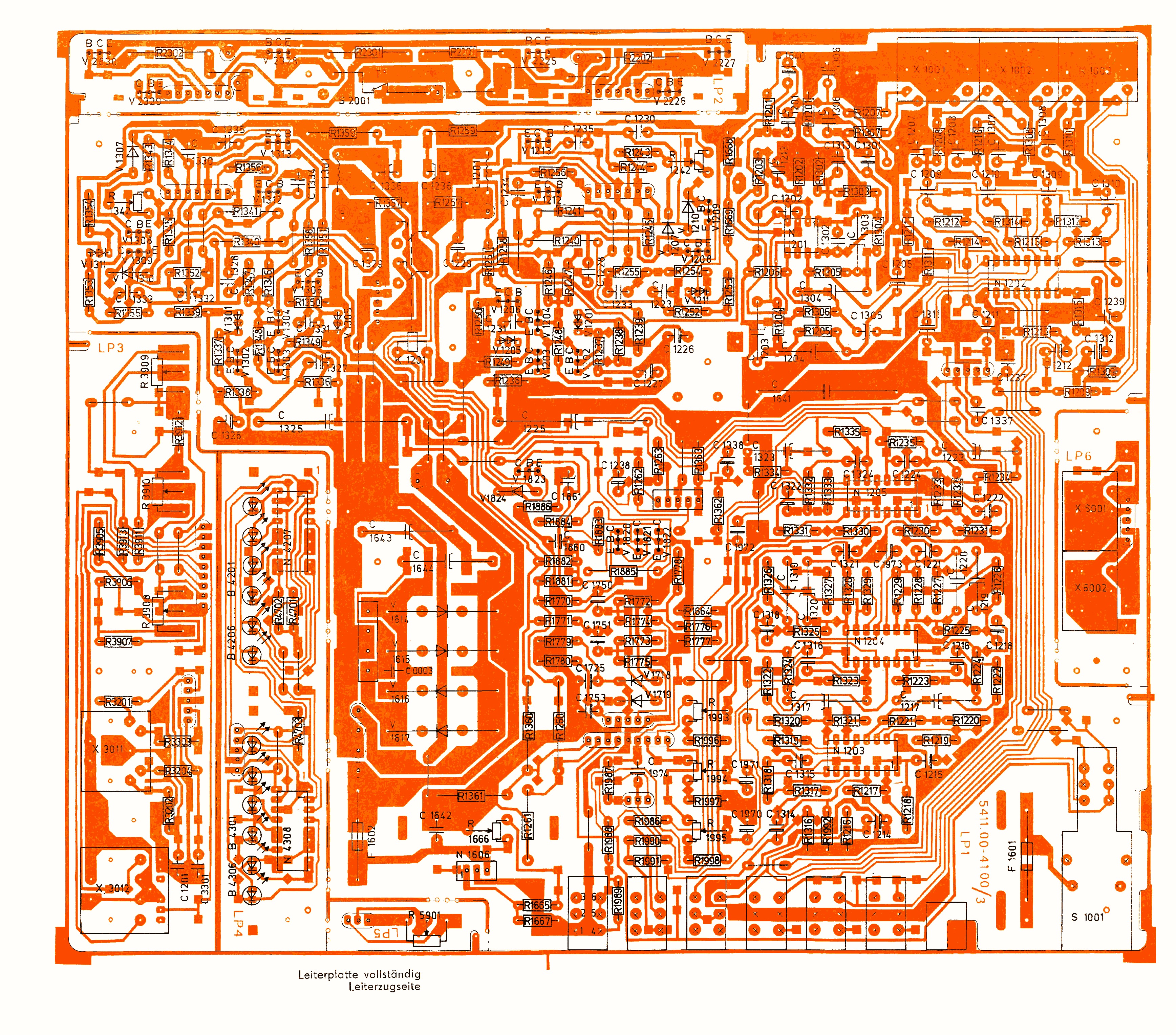

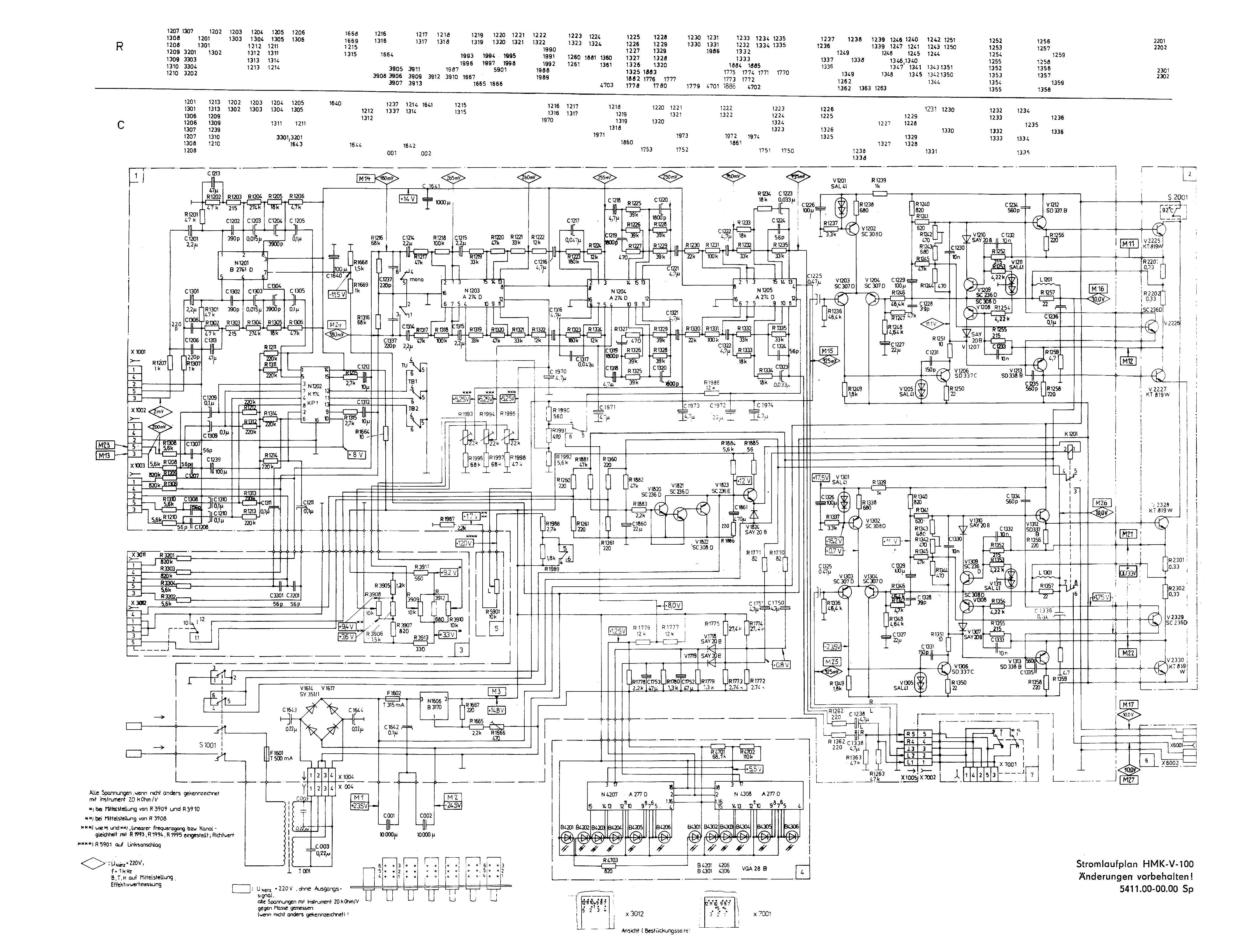

wenn das schon eine Sammlung werden soll, dann sollten die Vorlagen gescannt und nachbearbeitet werden, so vieleicht...
Viele Grüße
Ingo

Anhänge

Likes: 0
