Rema Tonica RX 81

23.02.2021 11:54 #78390

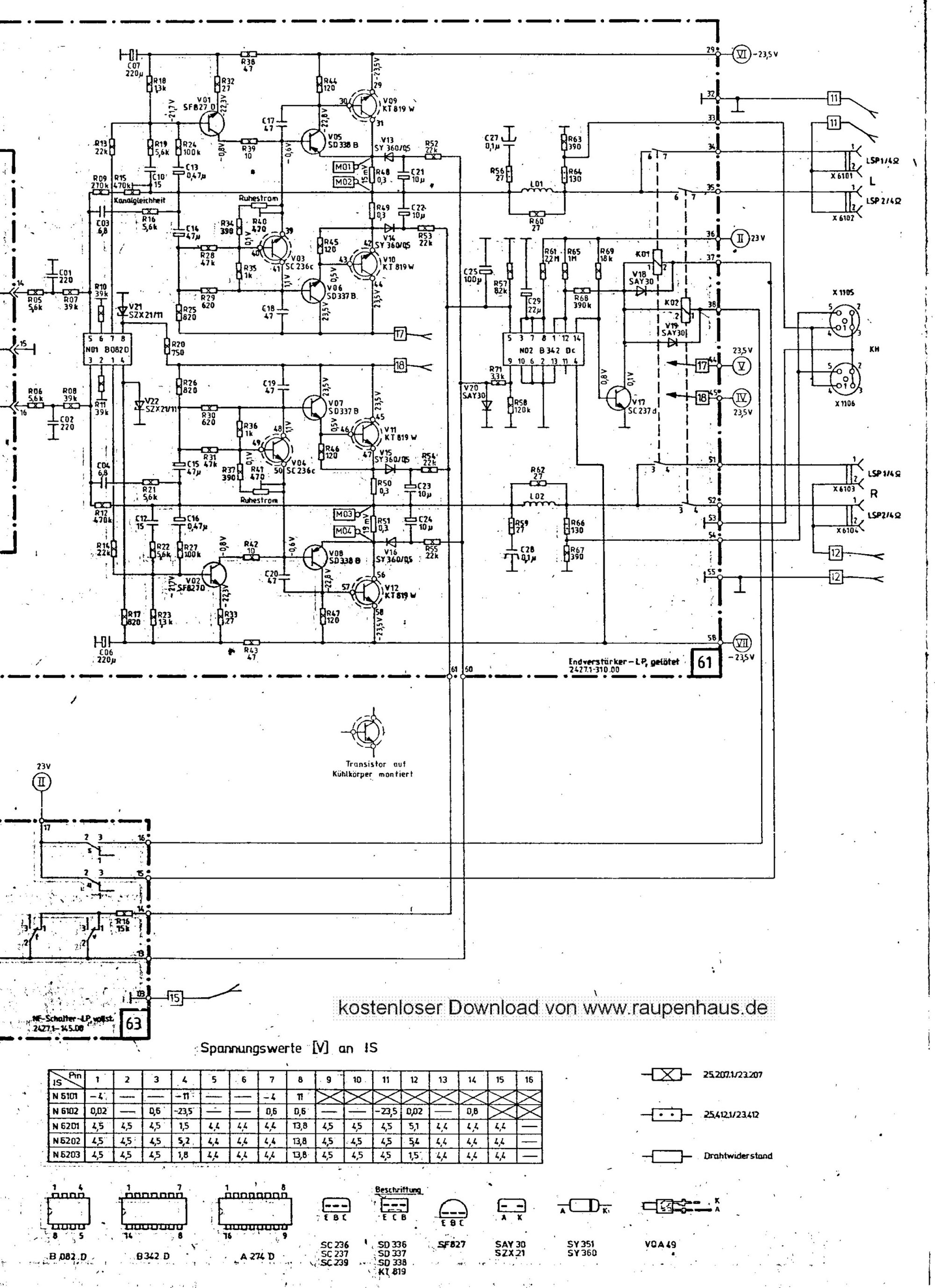

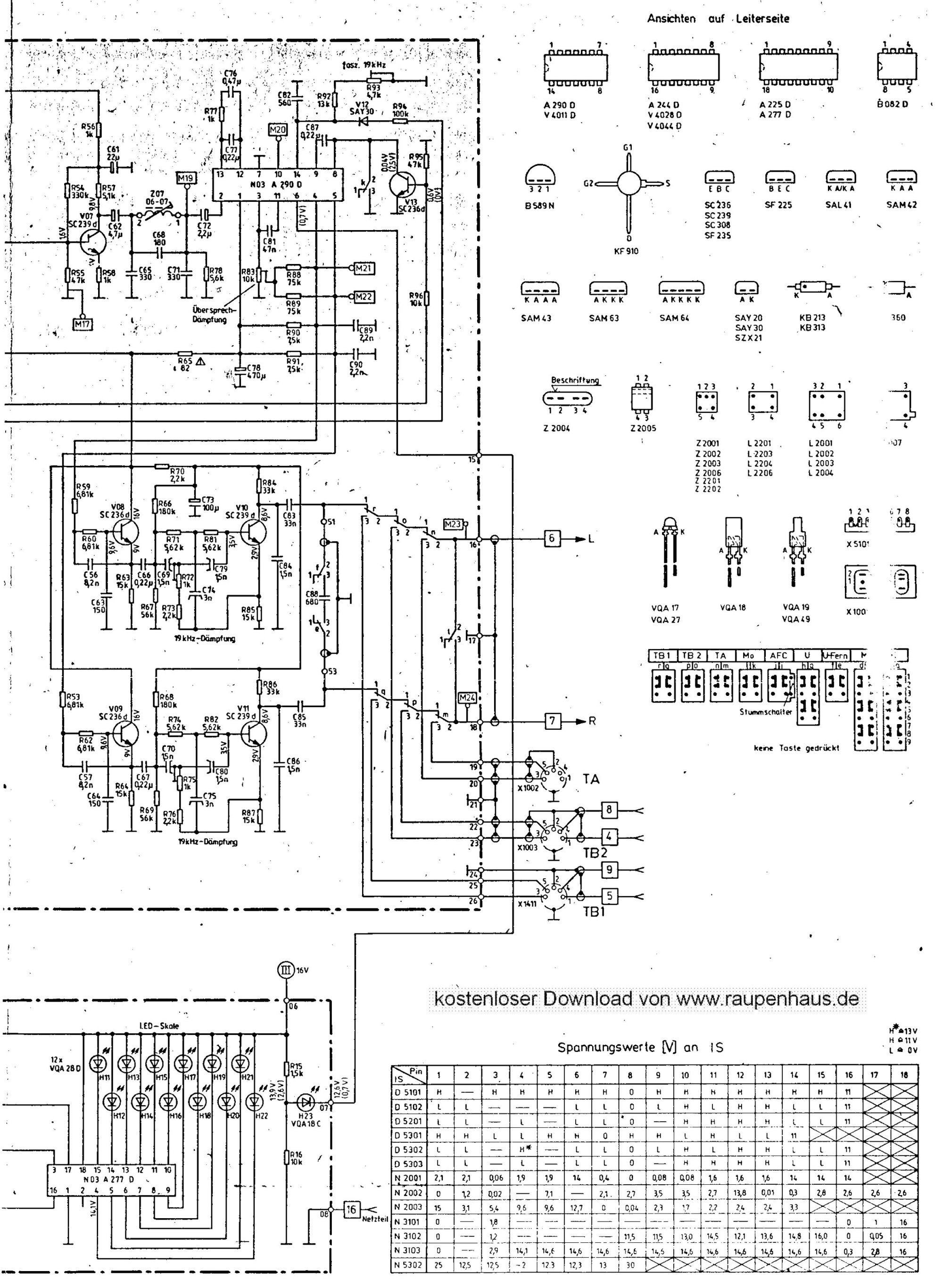

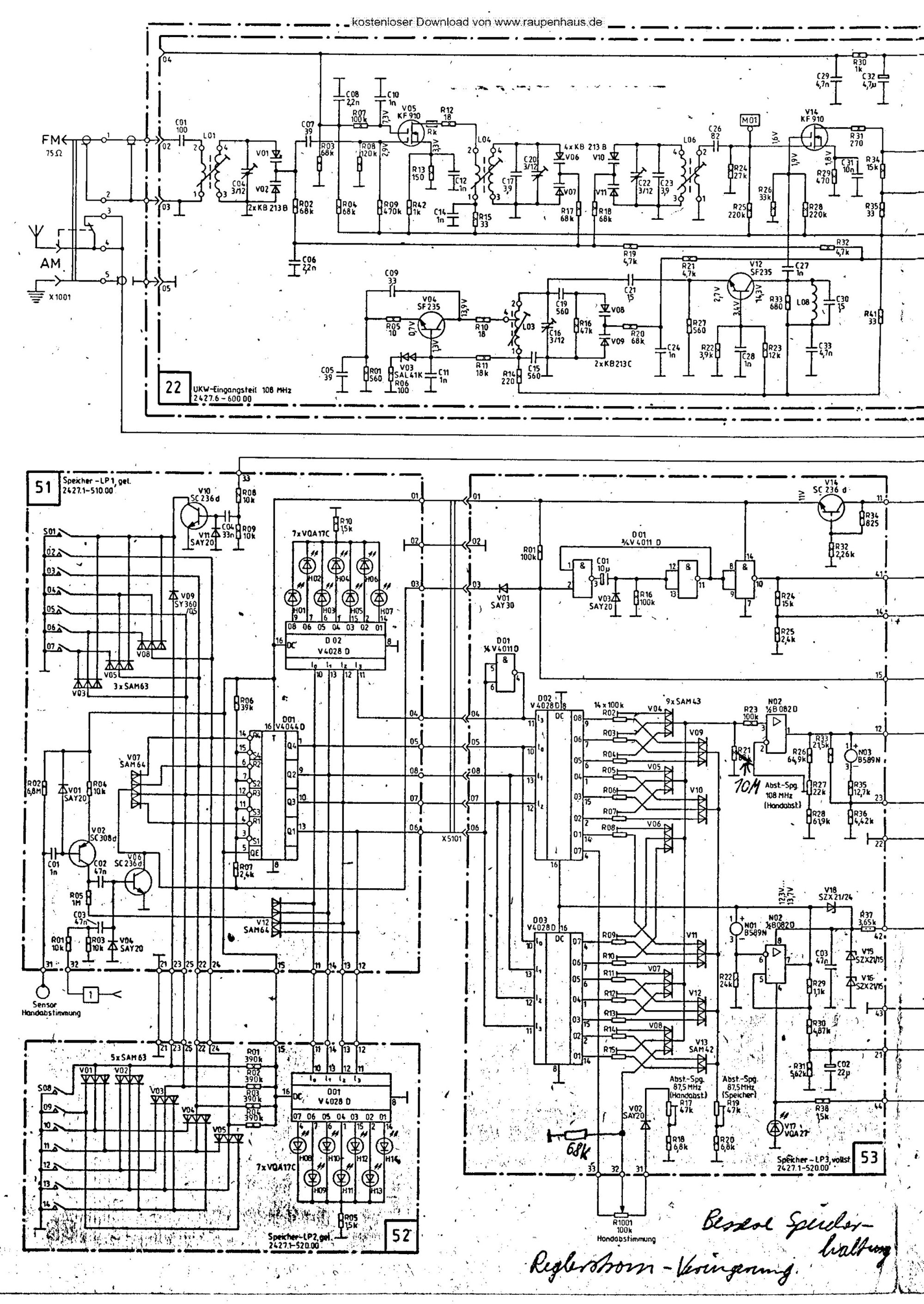

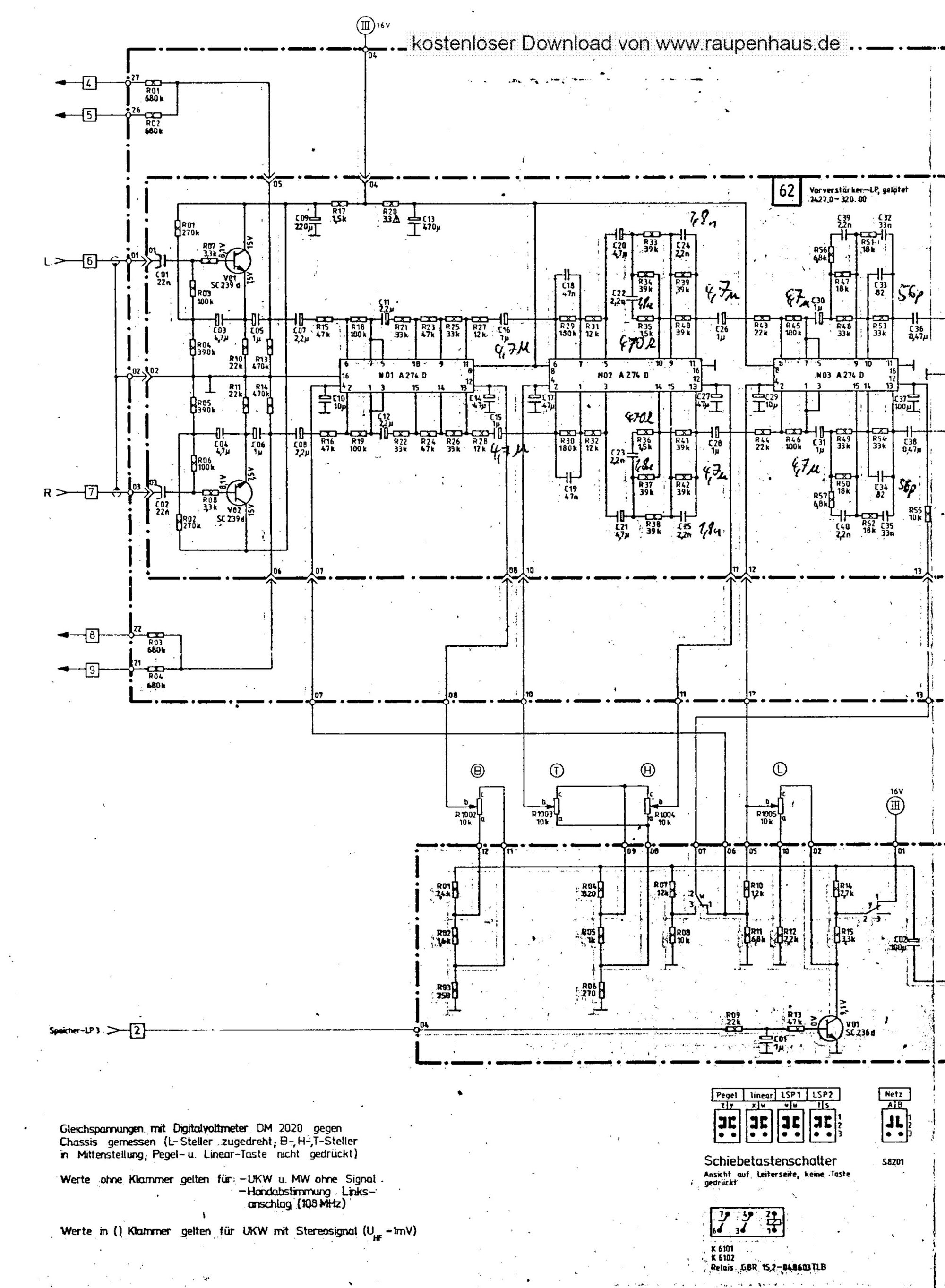

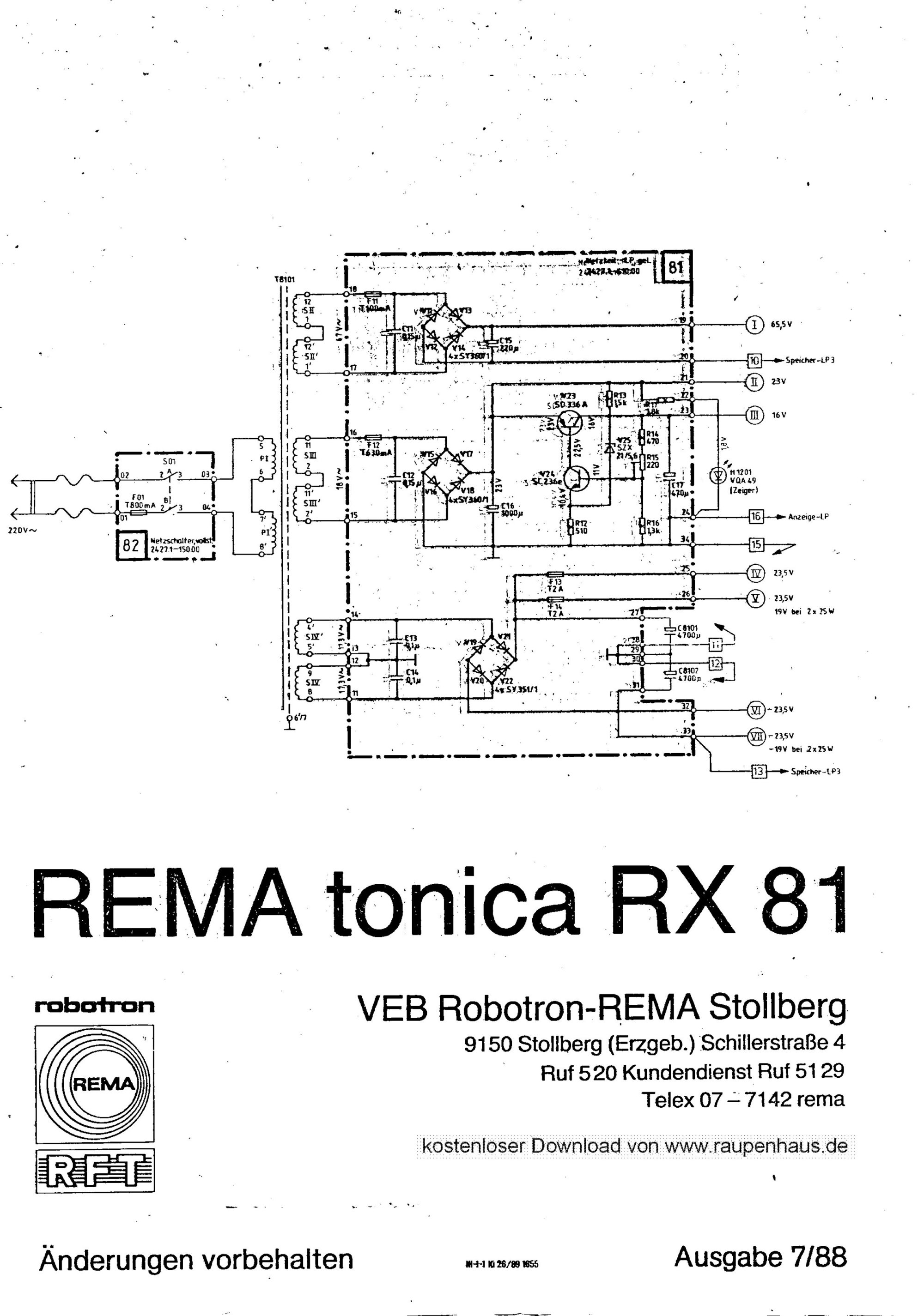

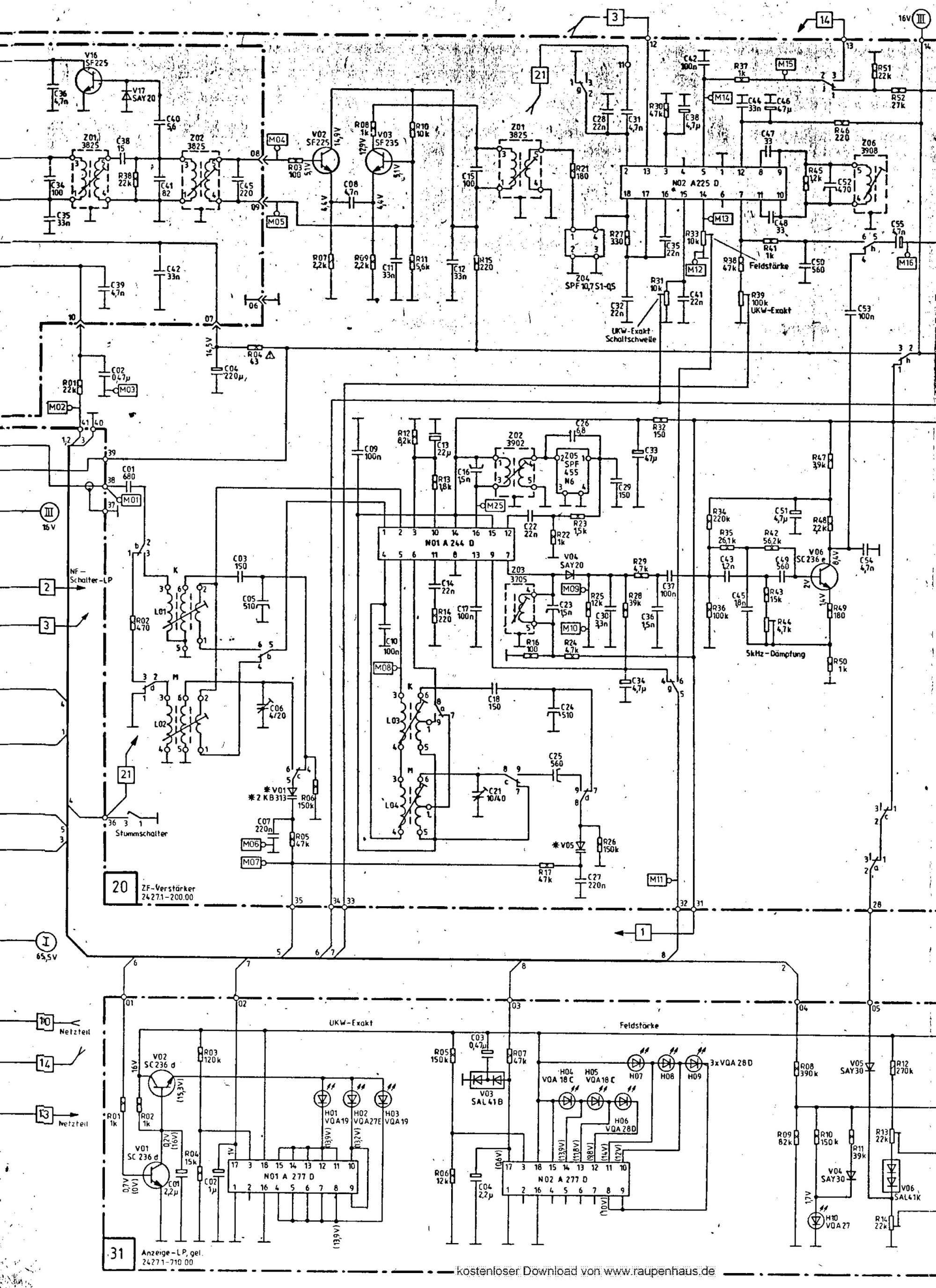

Schaltplan TonicaRX81

Rema RX 81 Tonica-Schaltplan_1.jpgRema RX 81 Tonica-Schaltplan_2.jpgRema RX 81 Tonica-Schaltplan_3.jpg
Rema RX 81 Tonica-Schaltplan_4.jpgRema RX 81 Tonica-Schaltplan_5.jpgRema RX 81 Tonica-Schaltplan_6.jpg
durch die bildgrößenbegrenzung auf 1MB ist die auflösung in der vorschau eher bescheiden.
am besten kopieren und vergrößert anschauen.

Zuletzt bearbeitet: 23.02.2021 15:06 von bernd.pa

Anhänge
Rema RX 81 Tonica-Schaltplan_1.jpg
Rema RX 81 Tonica-Schaltplan_1.jpg (499.5 KB)
Rema RX 81 Tonica-Schaltplan_2.jpg
Rema RX 81 Tonica-Schaltplan_2.jpg (938.2 KB)
Rema RX 81 Tonica-Schaltplan_3.jpg
Rema RX 81 Tonica-Schaltplan_3.jpg (813.8 KB)
Rema RX 81 Tonica-Schaltplan_4.jpg
Rema RX 81 Tonica-Schaltplan_4.jpg (776.7 KB)
Rema RX 81 Tonica-Schaltplan_5.jpg
Rema RX 81 Tonica-Schaltplan_5.jpg (619.9 KB)
Rema RX 81 Tonica-Schaltplan_6.jpg
Rema RX 81 Tonica-Schaltplan_6.jpg (693.7 KB)
PN Antworten Inhalt melden Nach oben
Wer ohne Masse misst ,misst Mist!
Sind wir nicht alle ein bisschen Bluna? :D
23.02.2021 12:02 #78392

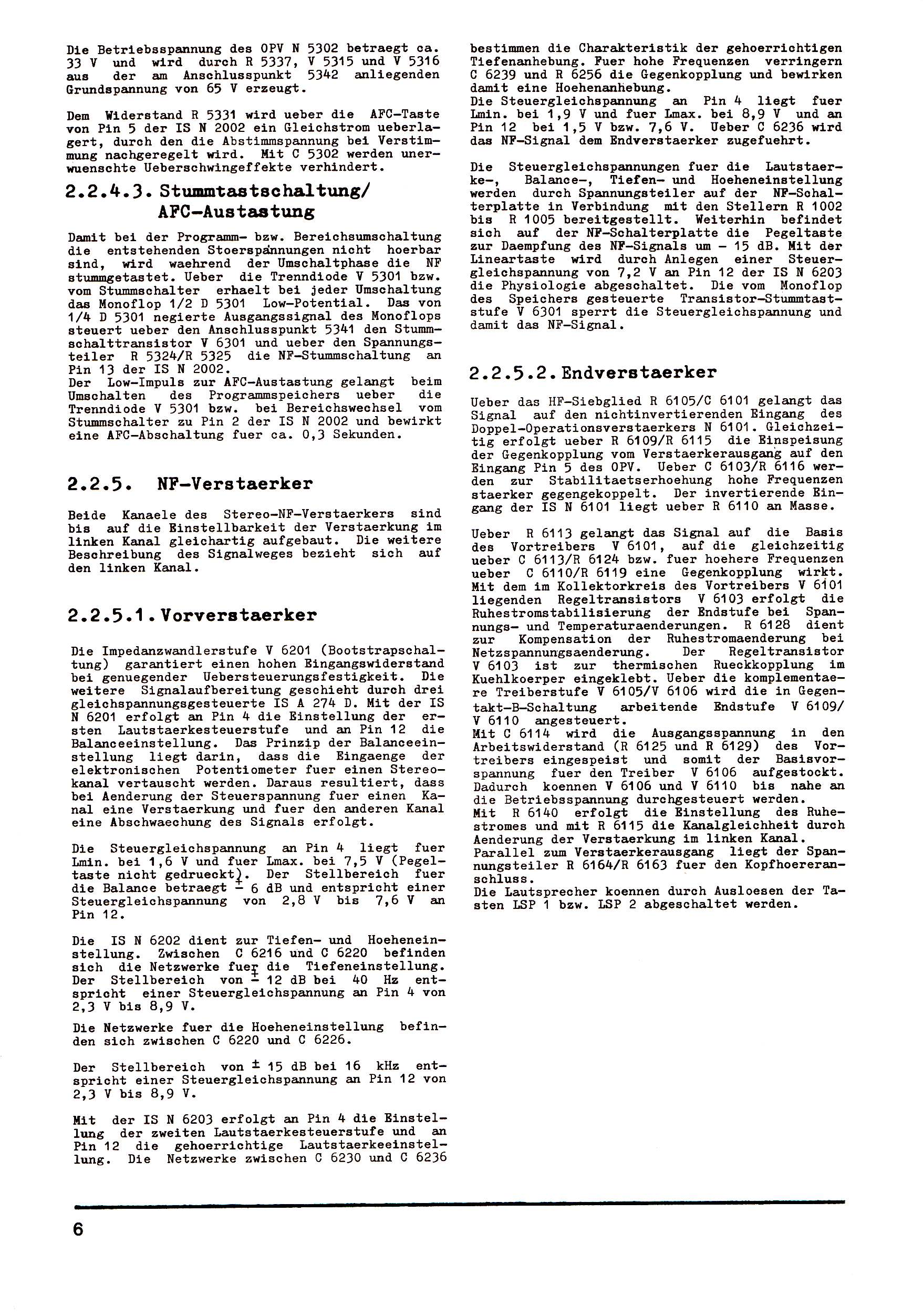

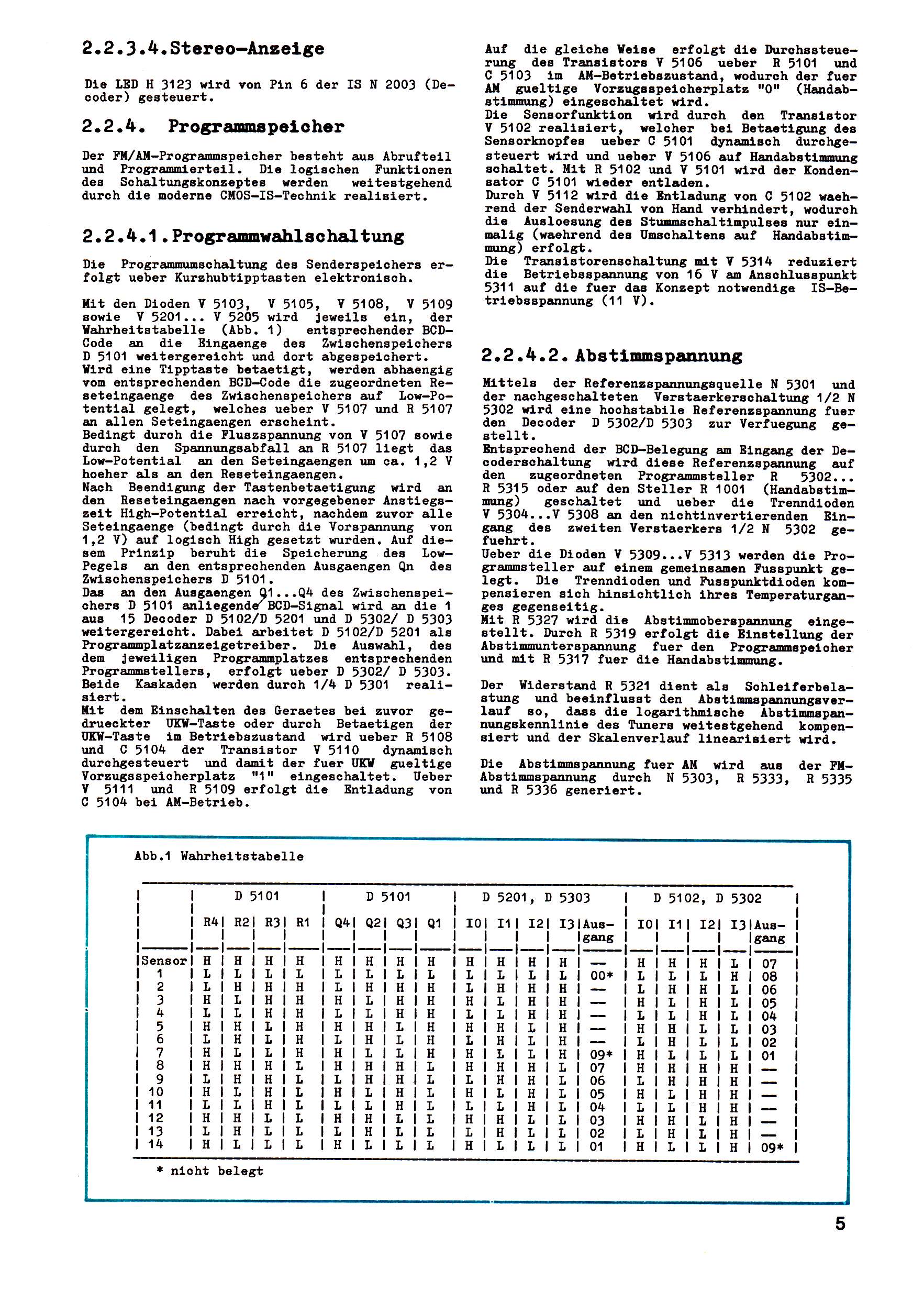

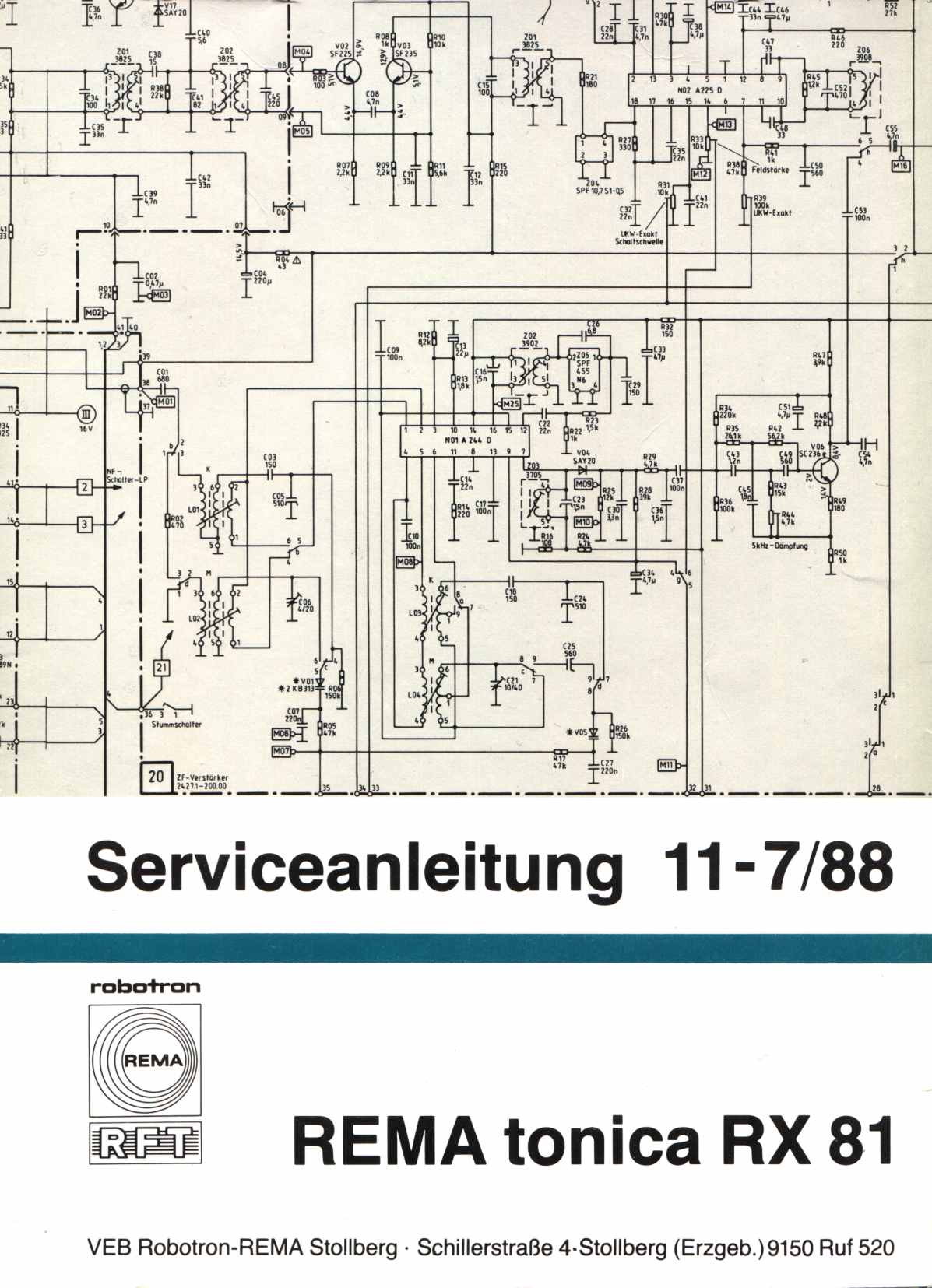

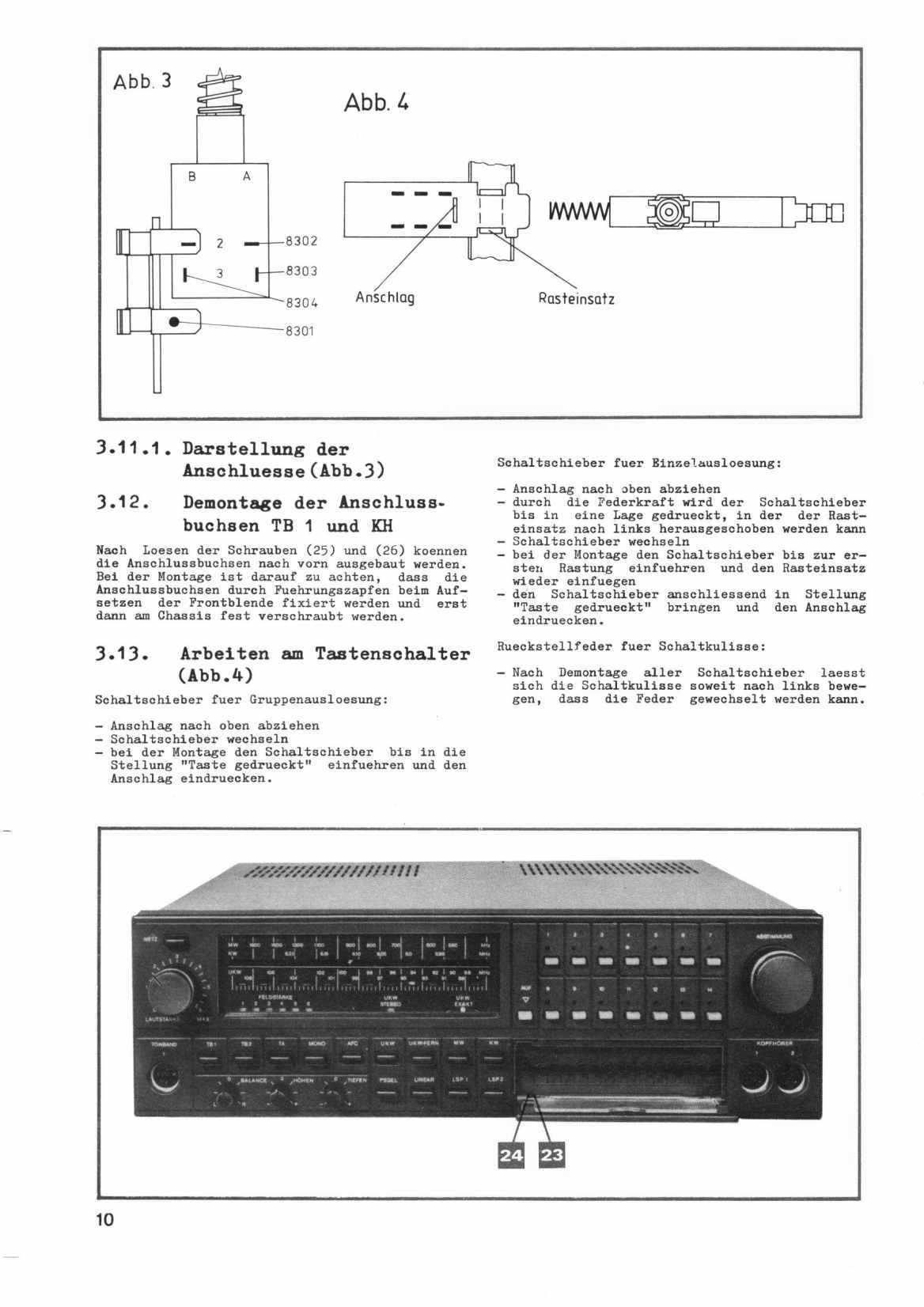

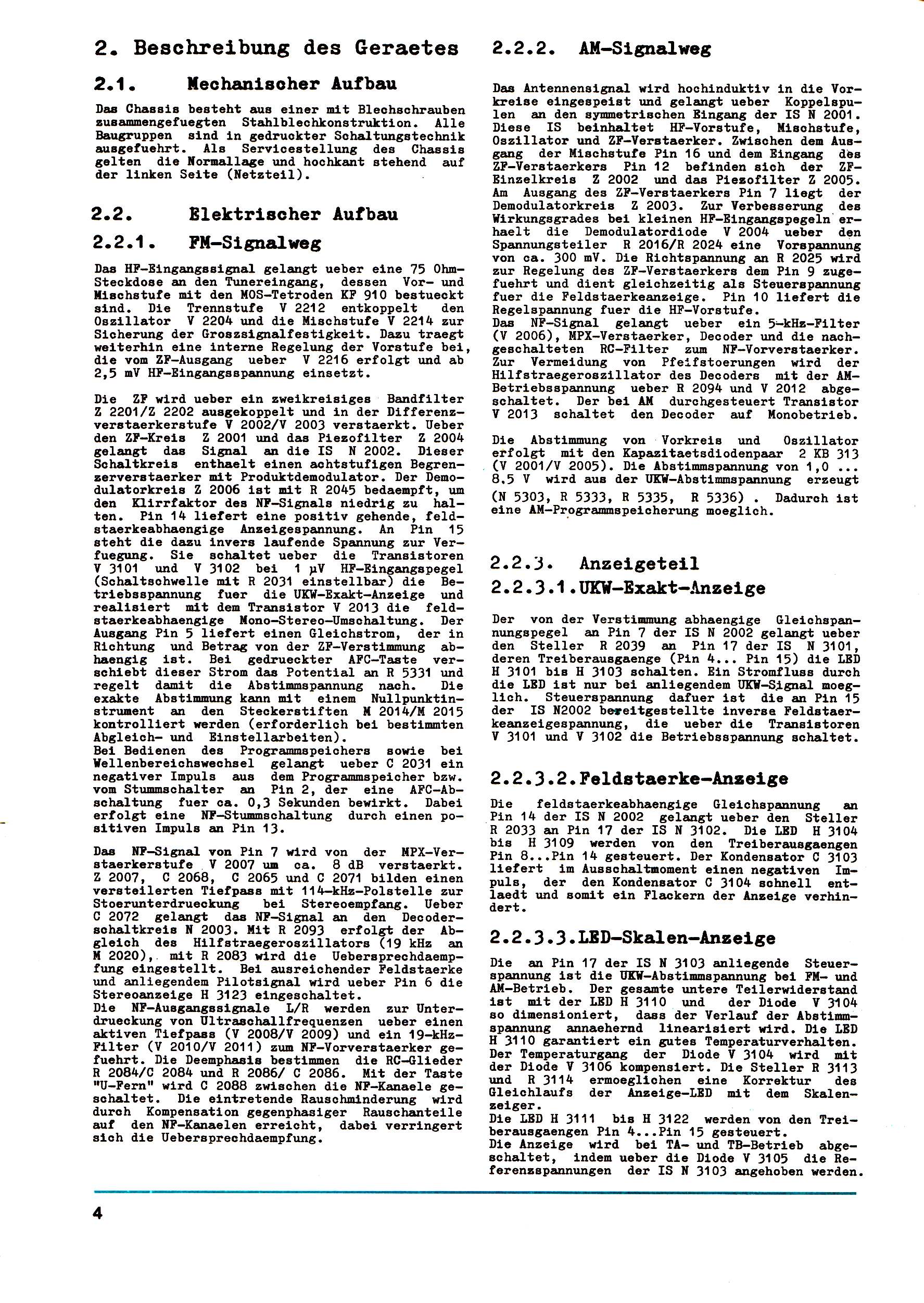

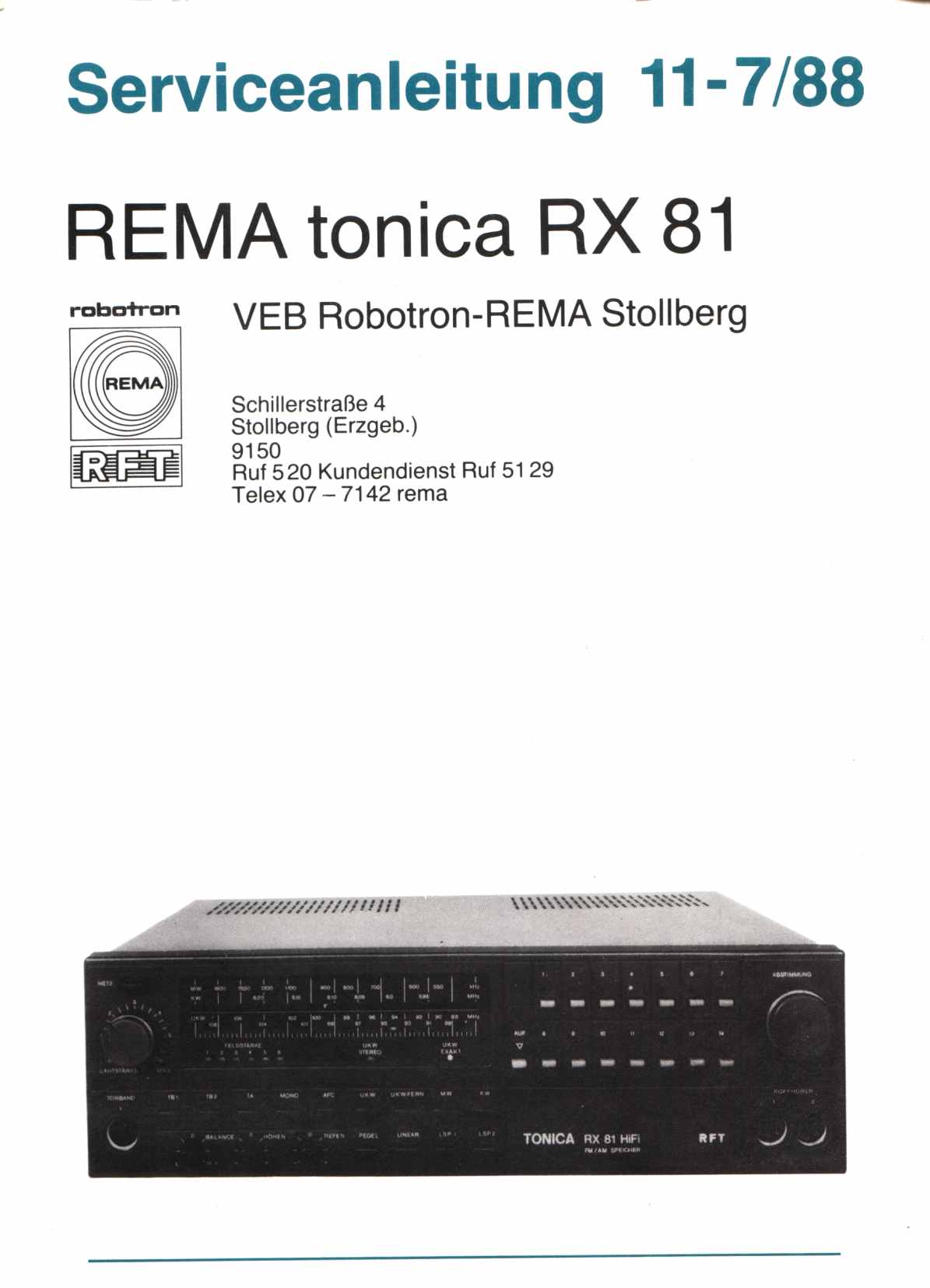

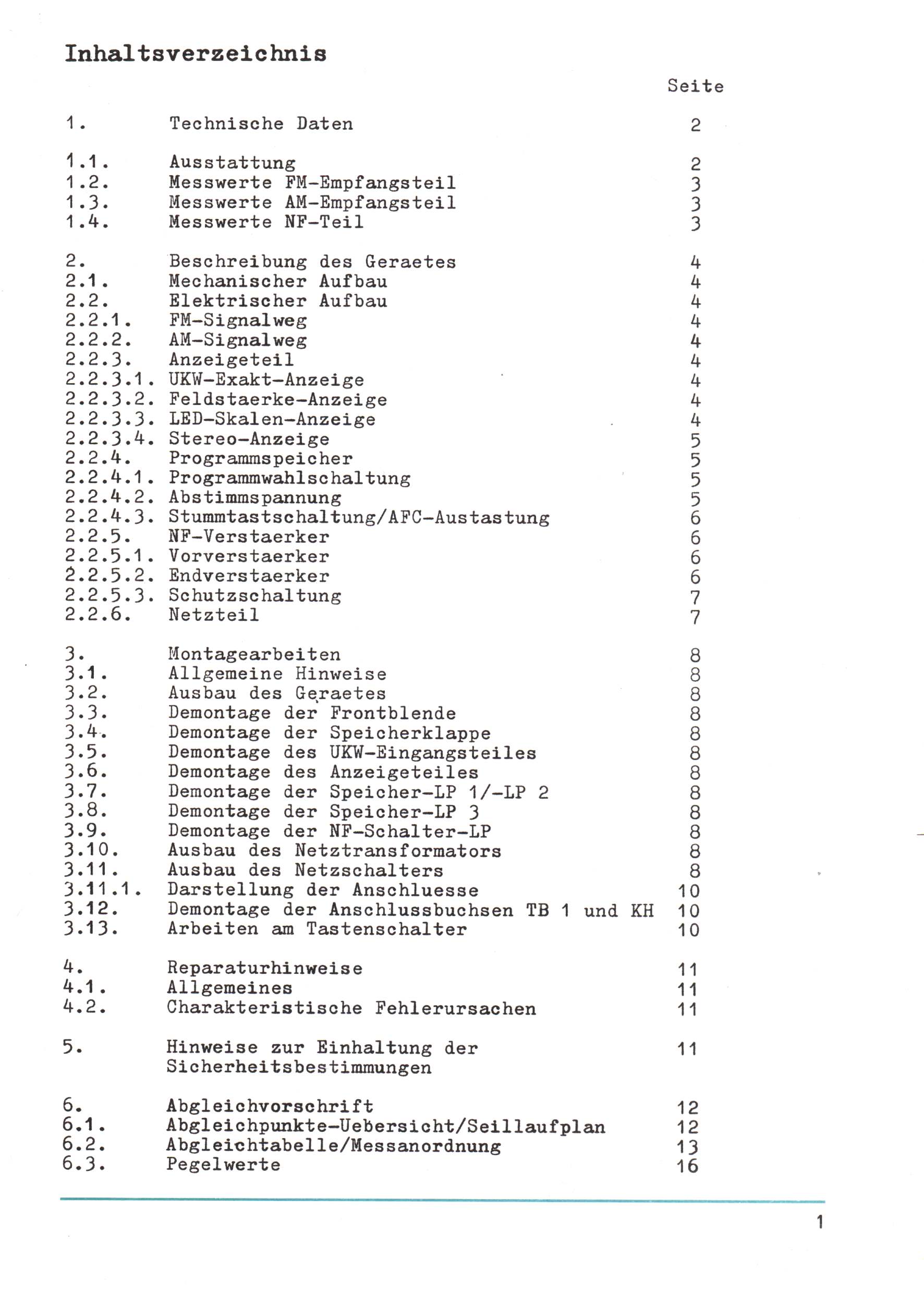

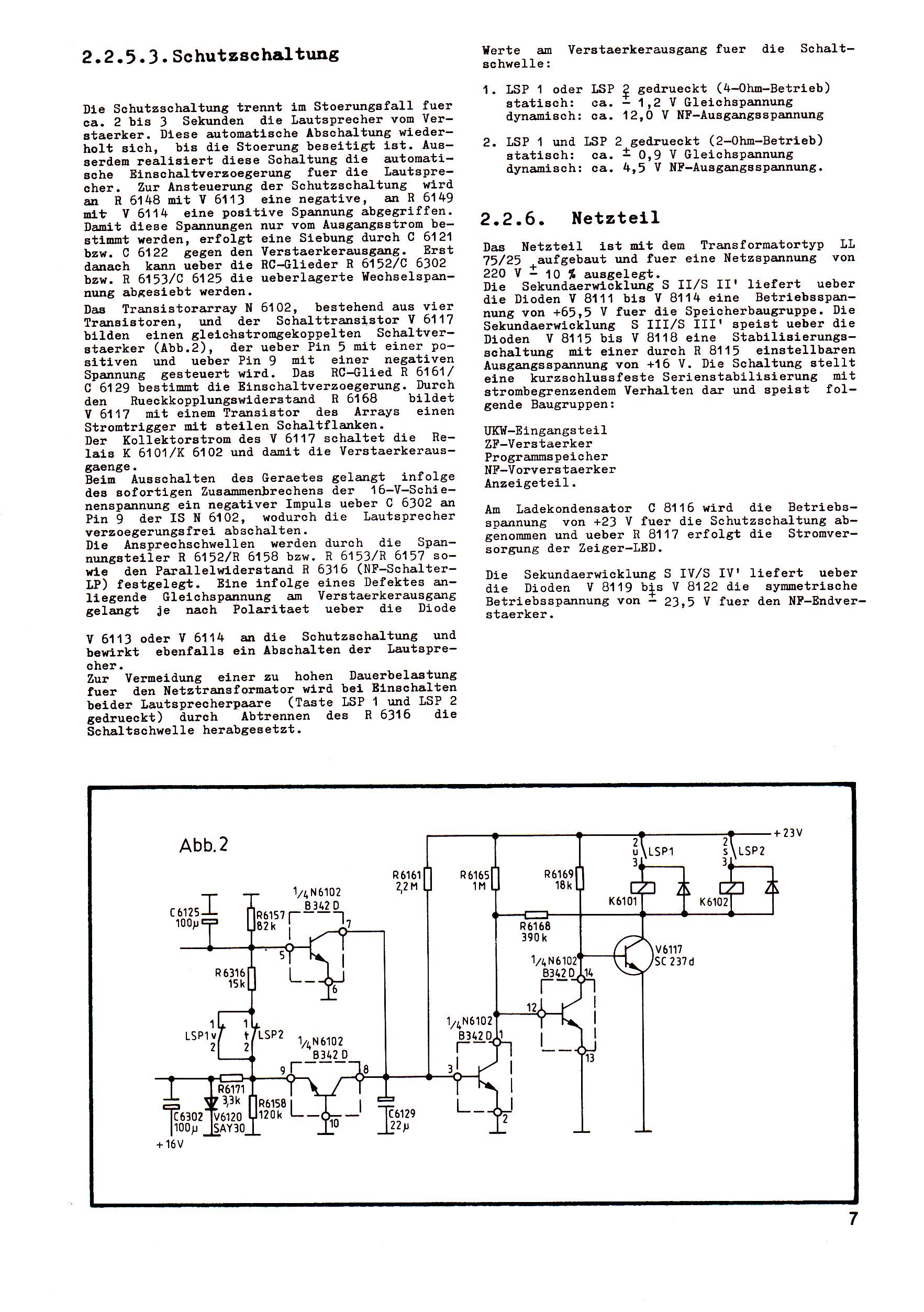

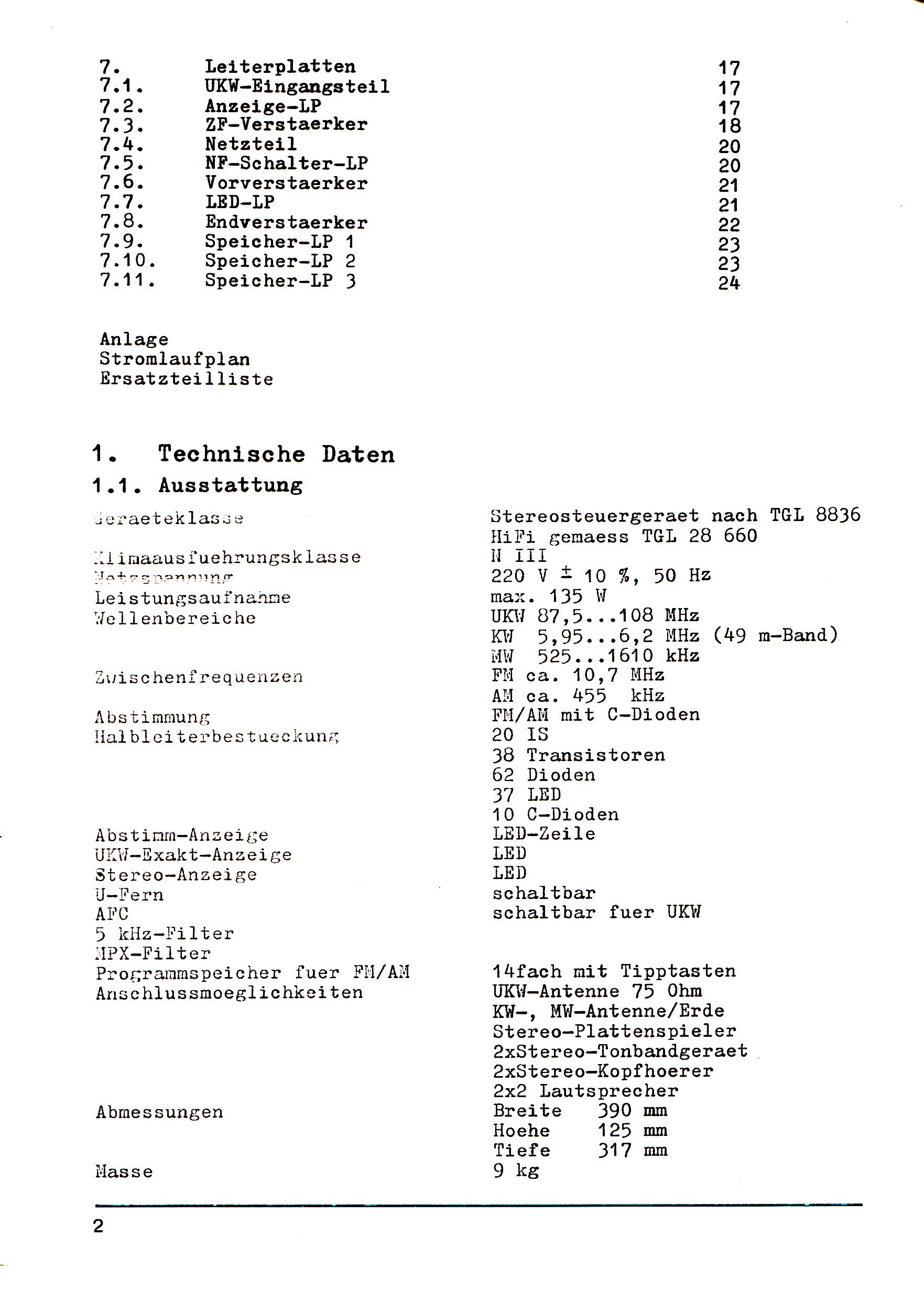

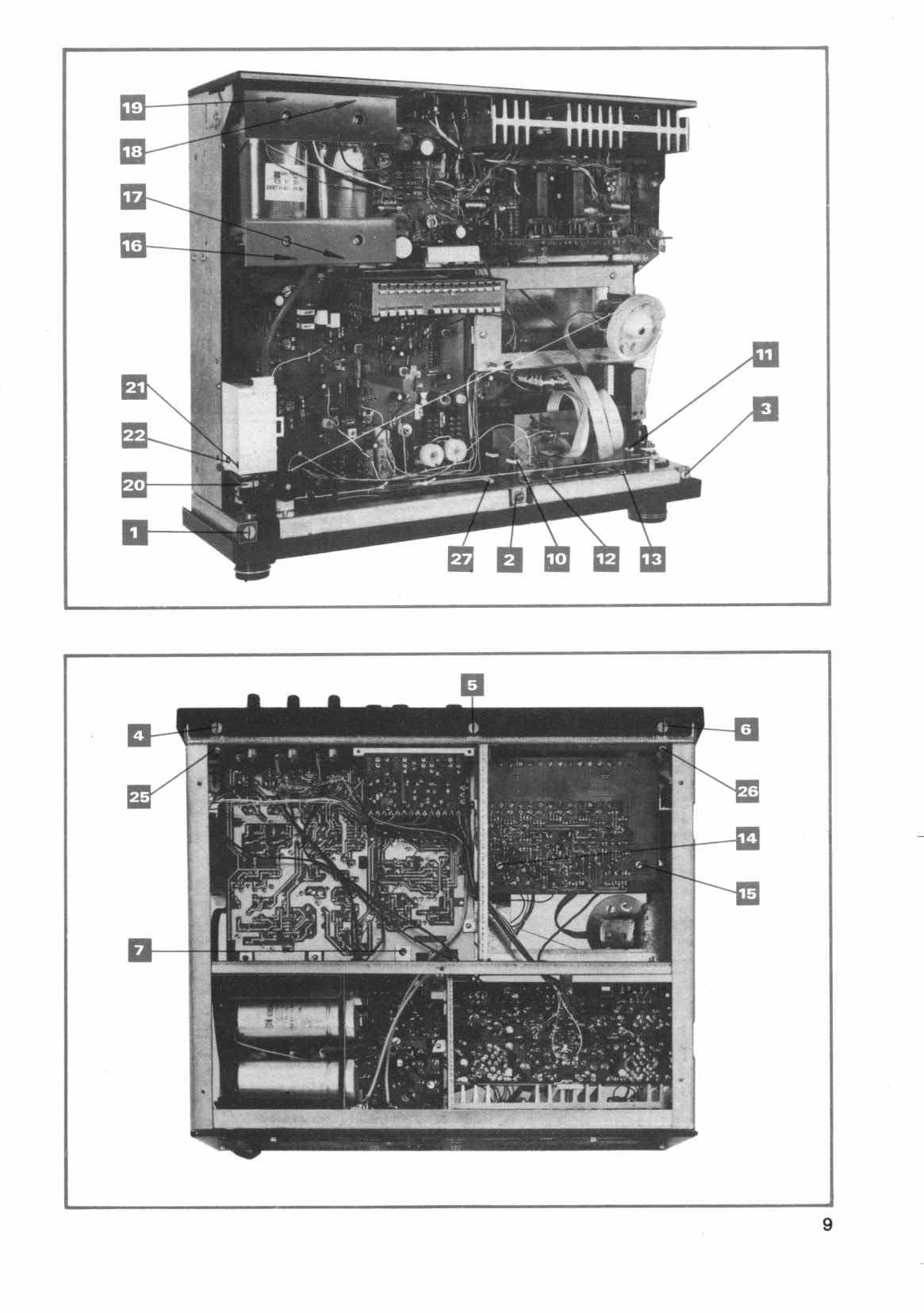

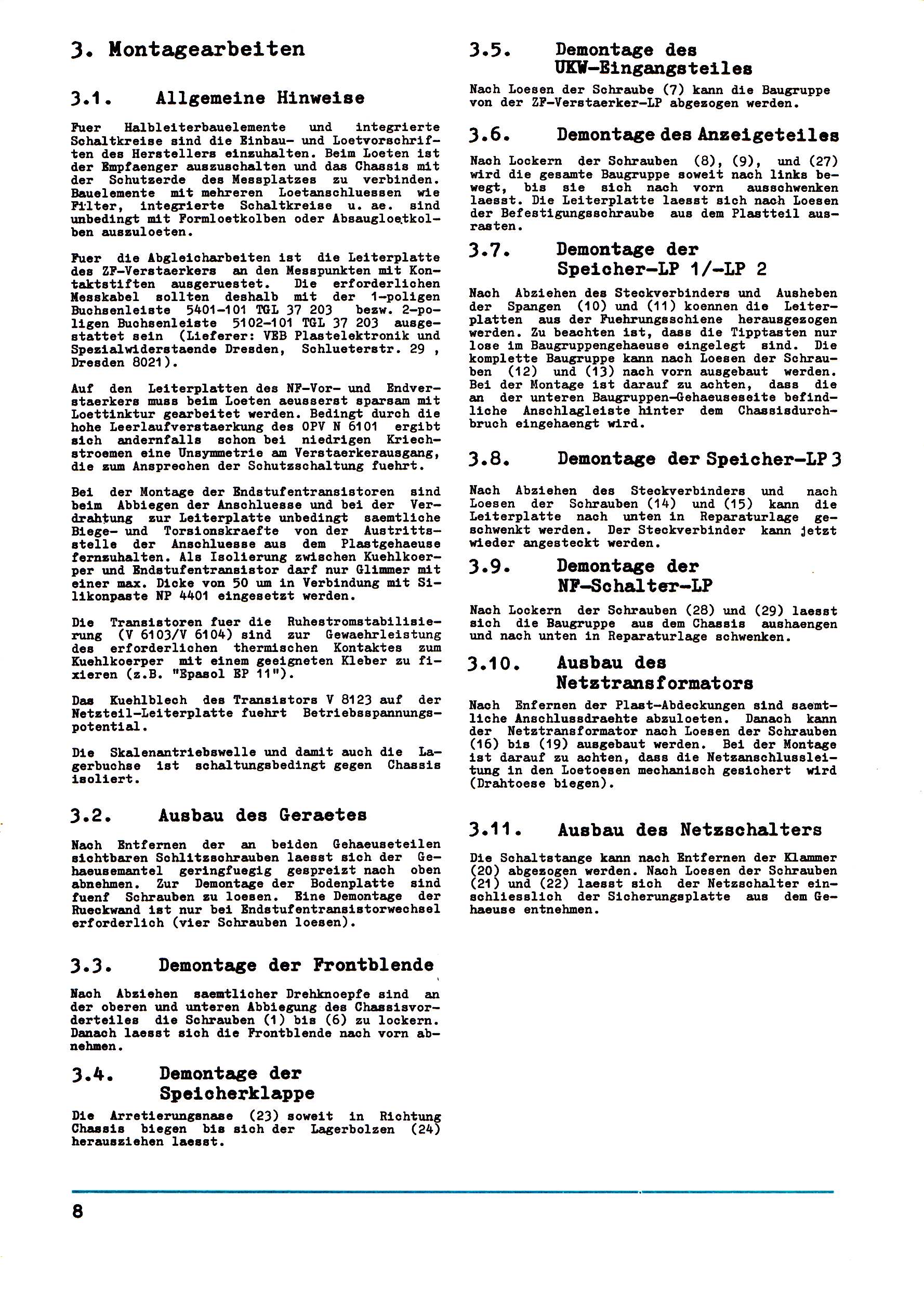

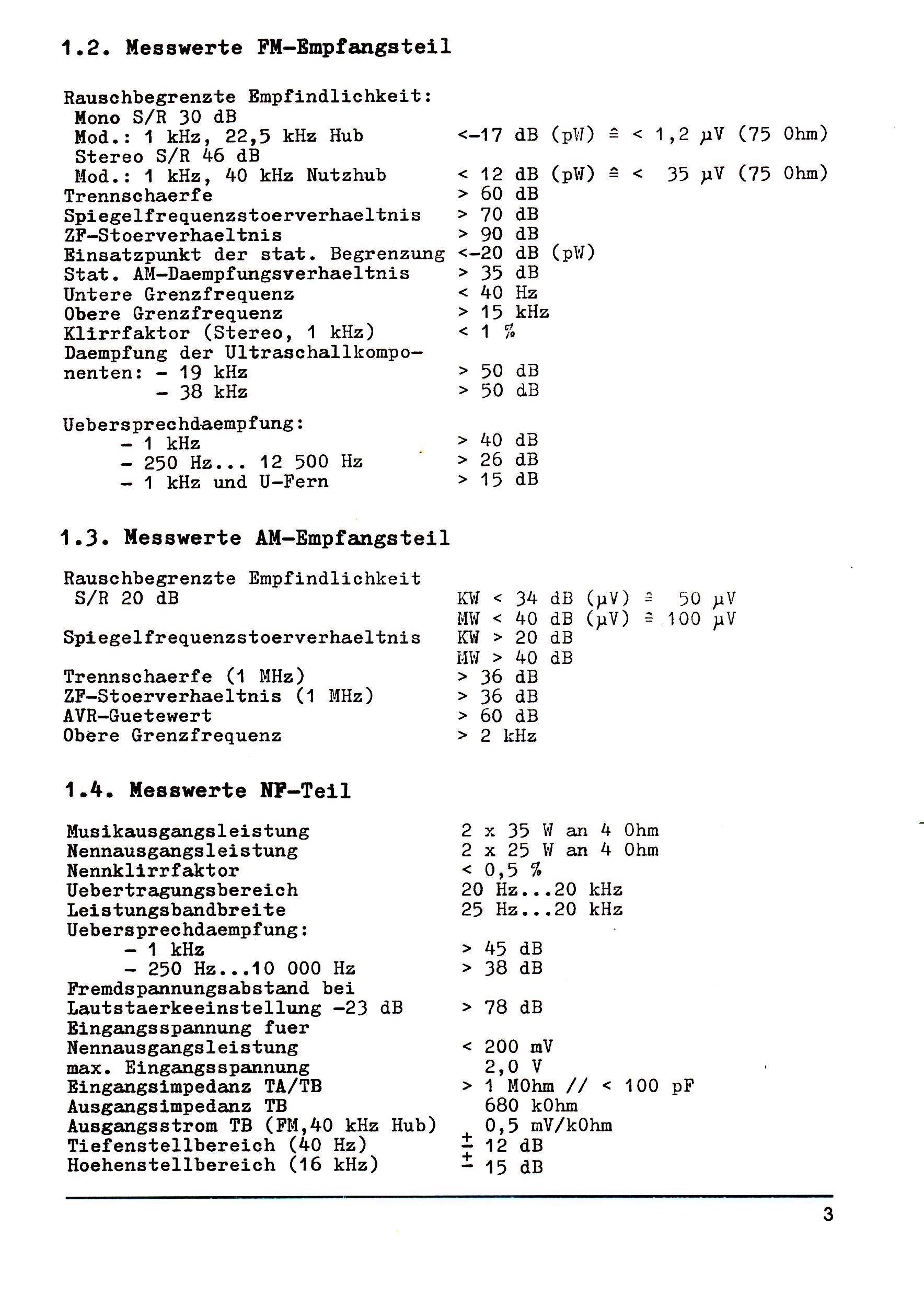

Serviceanleitung Tonica RX81 /Teil 1

Rema RX 81 Tonica-Service_01.JPGRema RX 81 Tonica-Service_02.jpgRema RX 81 Tonica-Service_03.jpg
Rema RX 81 Tonica-Service_04.jpgRema RX 81 Tonica-Service_05.jpgRema RX 81 Tonica-Service_06.jpg
Rema RX 81 Tonica-Service_07.jpgRema RX 81 Tonica-Service_08.jpgRema RX 81 Tonica-Service_09.jpg
Rema RX 81 Tonica-Service_10.jpg
Anhänge
Rema RX 81 Tonica-Service_01.JPG
Rema RX 81 Tonica-Service_01.JPG (155.7 KB)
Rema RX 81 Tonica-Service_02.jpg
Rema RX 81 Tonica-Service_02.jpg (68.8 KB)
Rema RX 81 Tonica-Service_03.jpg
Rema RX 81 Tonica-Service_03.jpg (229.2 KB)
Rema RX 81 Tonica-Service_04.jpg
Rema RX 81 Tonica-Service_04.jpg (241.7 KB)
Rema RX 81 Tonica-Service_05.jpg
Rema RX 81 Tonica-Service_05.jpg (324.0 KB)
Rema RX 81 Tonica-Service_06.jpg
Rema RX 81 Tonica-Service_06.jpg (768.2 KB)
Rema RX 81 Tonica-Service_07.jpg
Rema RX 81 Tonica-Service_07.jpg (638.8 KB)
Rema RX 81 Tonica-Service_08.jpg
Rema RX 81 Tonica-Service_08.jpg (643.4 KB)
Rema RX 81 Tonica-Service_09.jpg
Rema RX 81 Tonica-Service_09.jpg (468.6 KB)
Rema RX 81 Tonica-Service_10.jpg
Rema RX 81 Tonica-Service_10.jpg (575.4 KB)
PN Antworten Inhalt melden Nach oben
Wer ohne Masse misst ,misst Mist!
Sind wir nicht alle ein bisschen Bluna? :D
23.02.2021 12:03 #78393

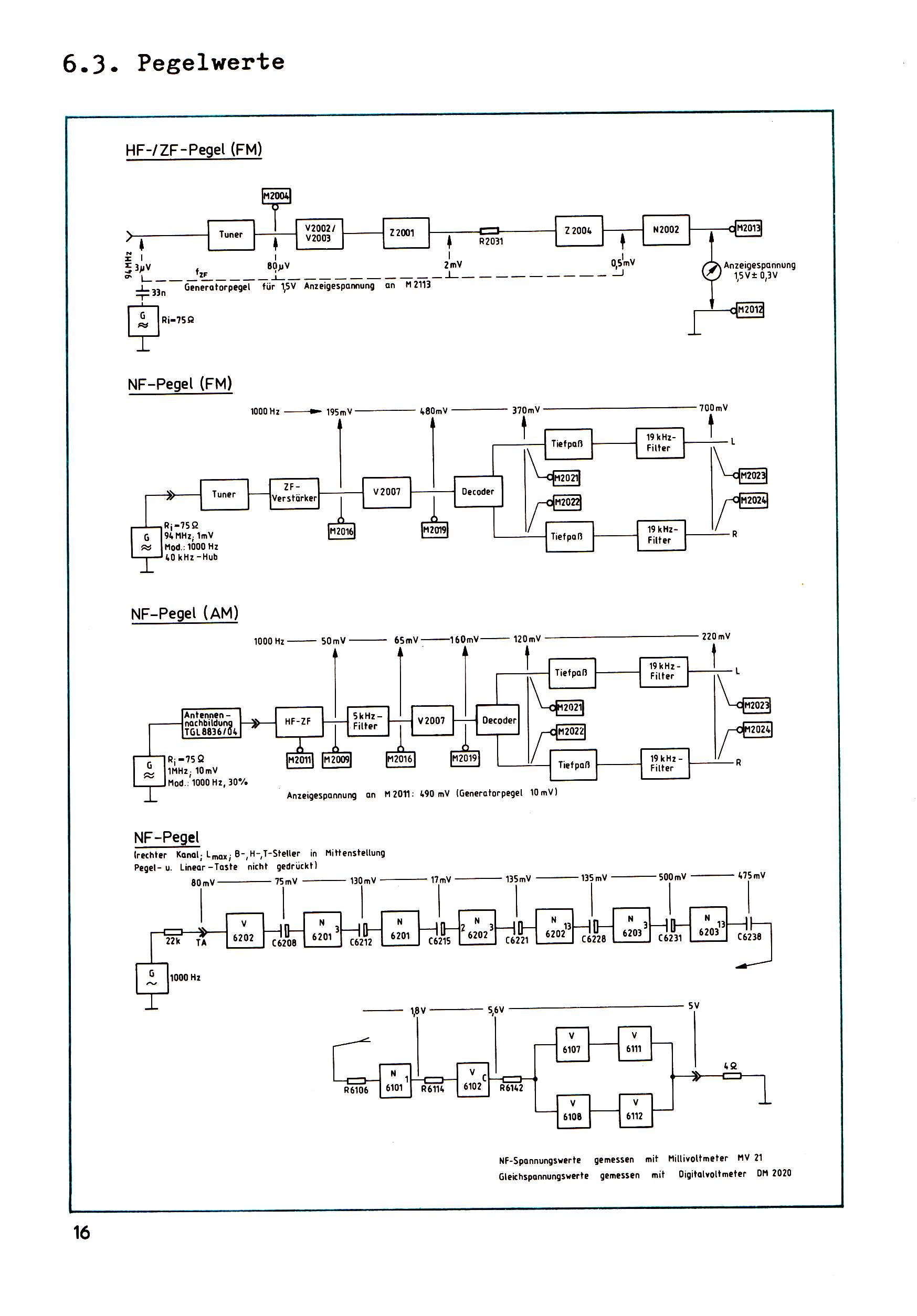

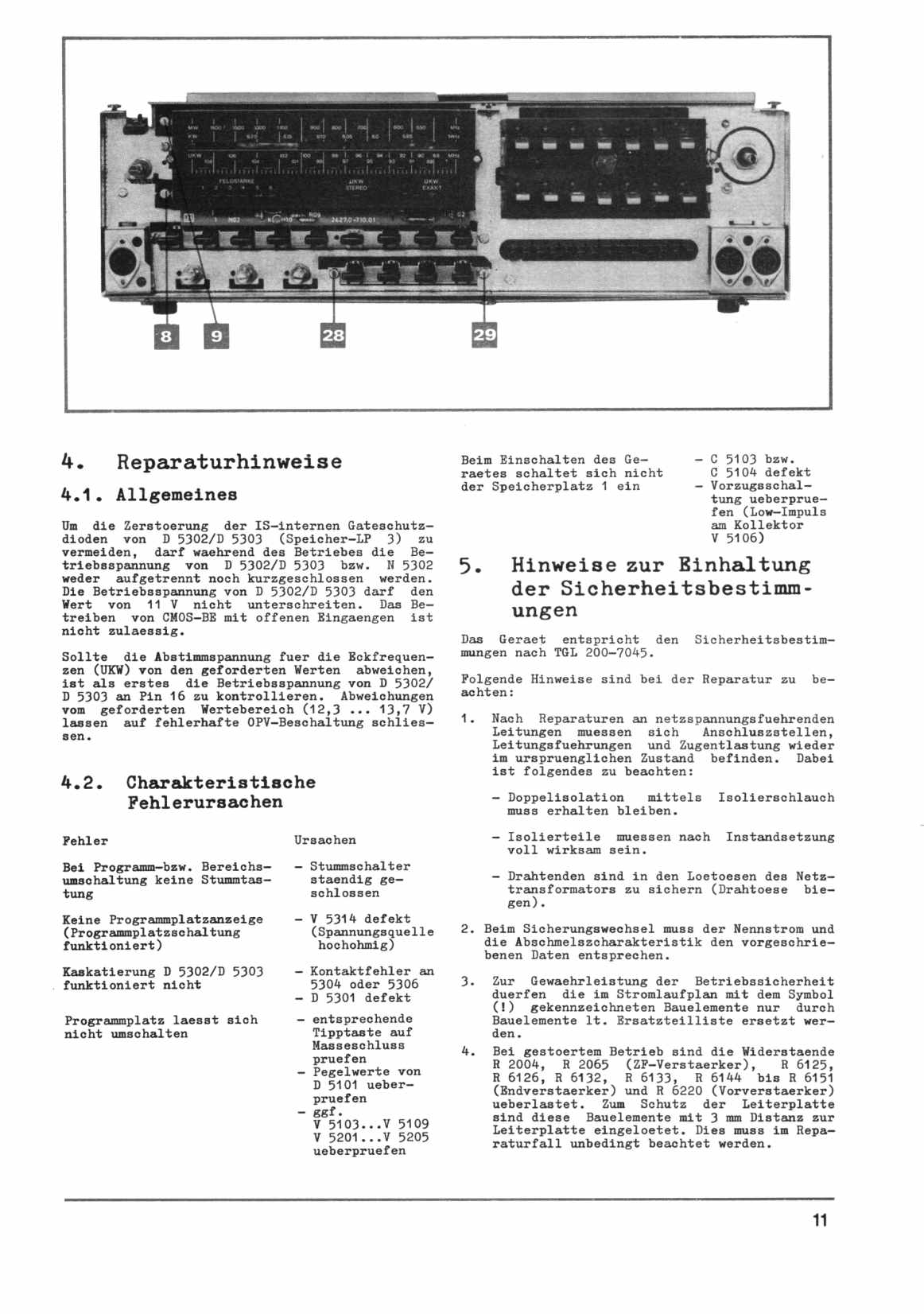

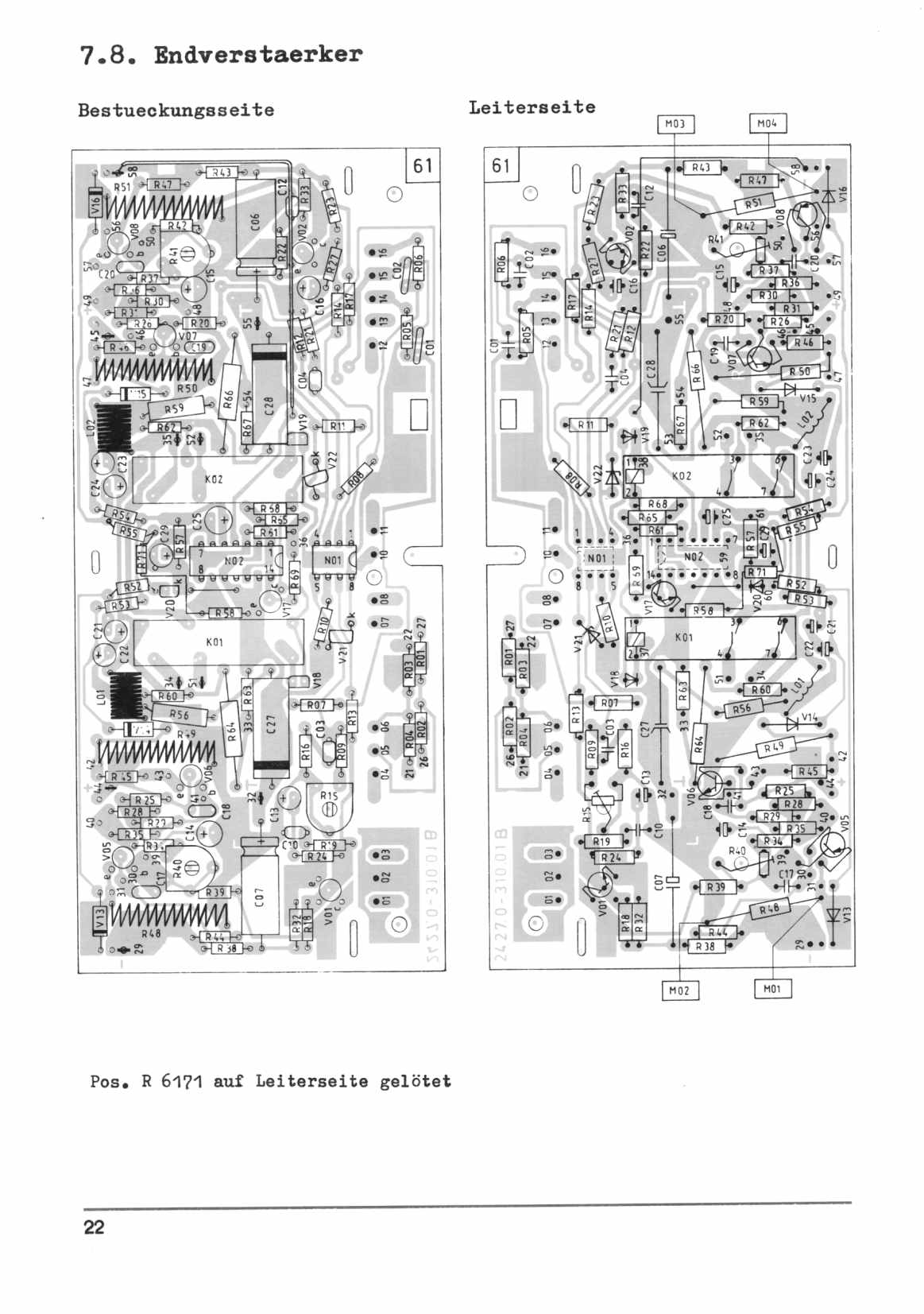

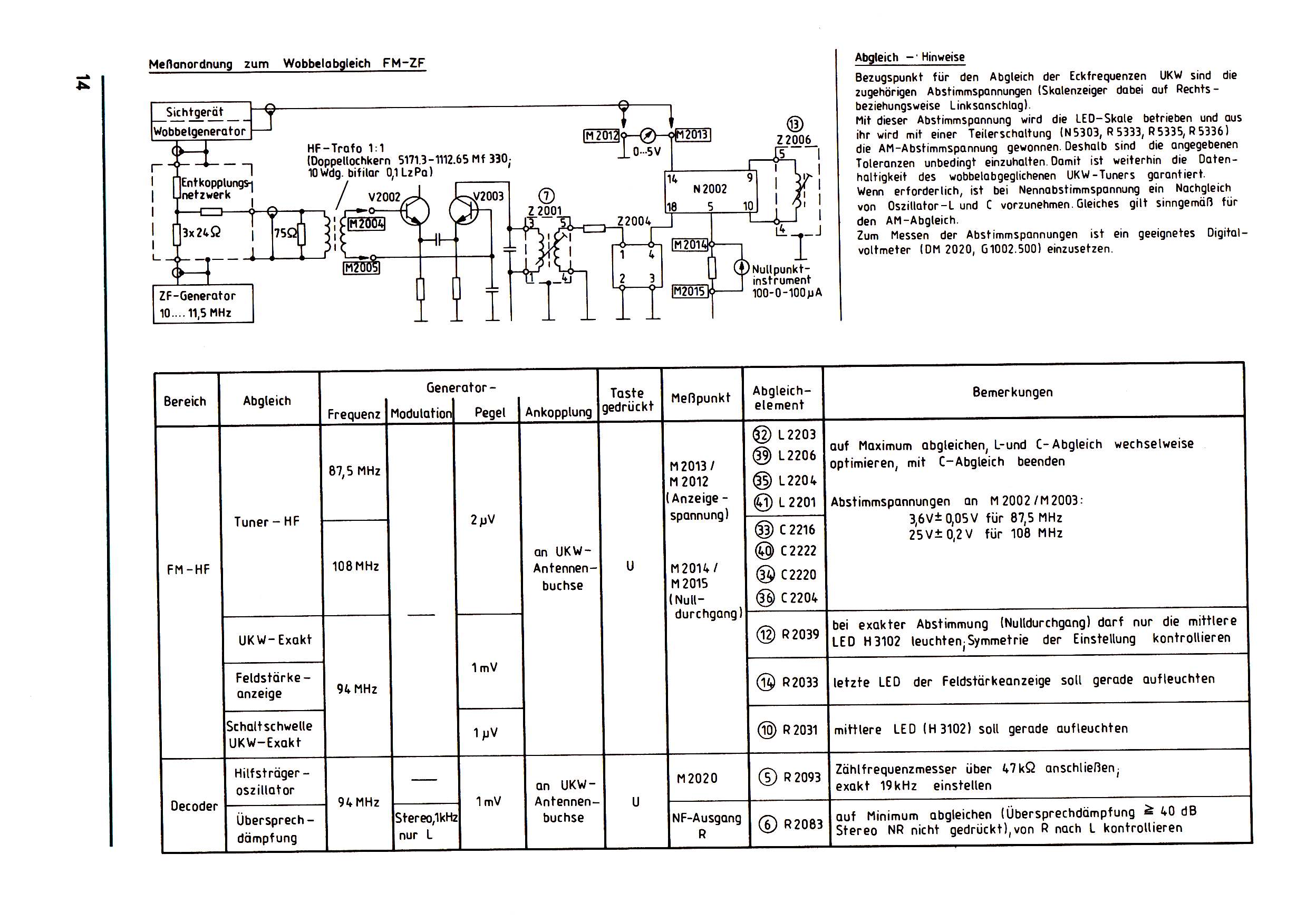

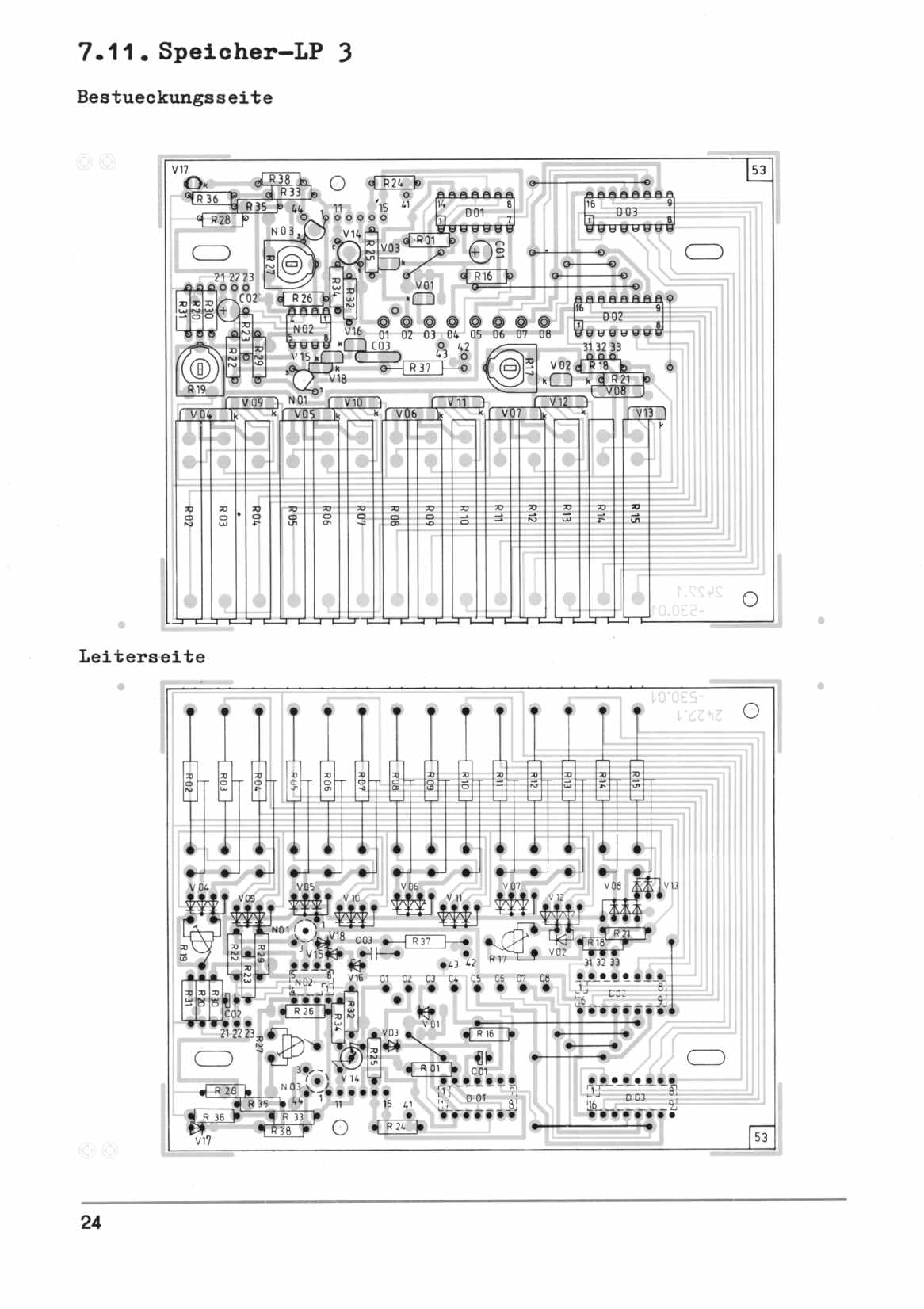

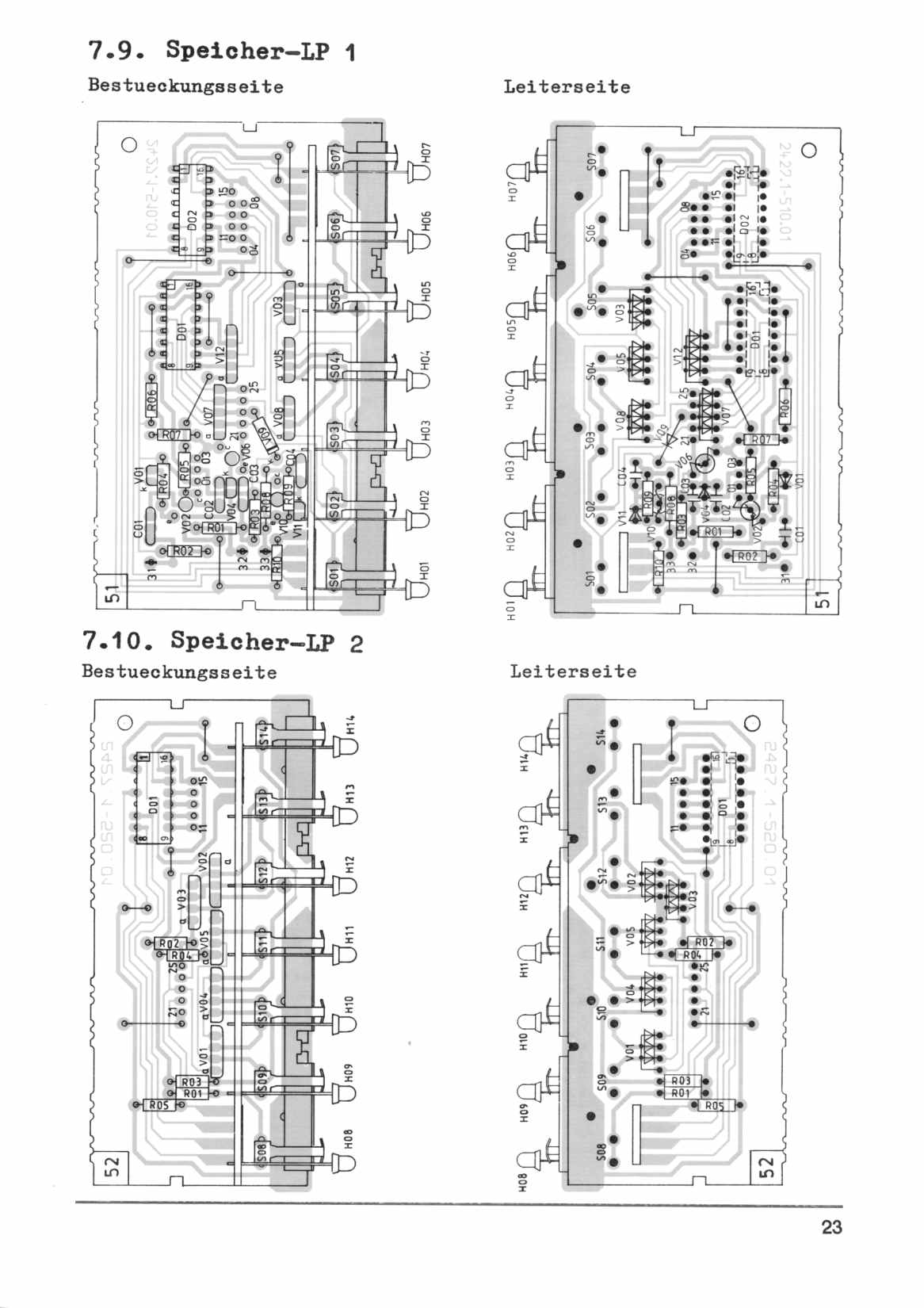

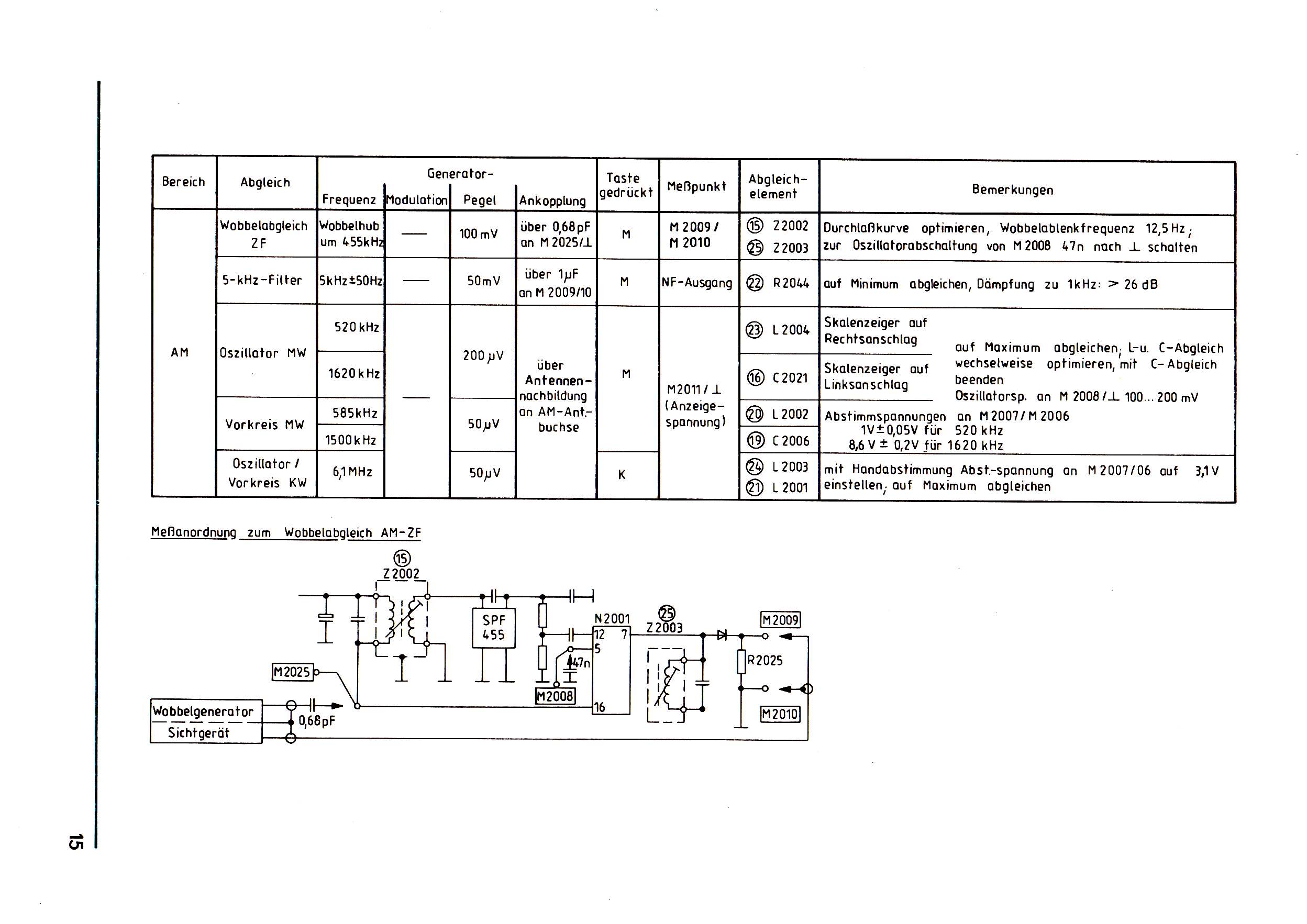

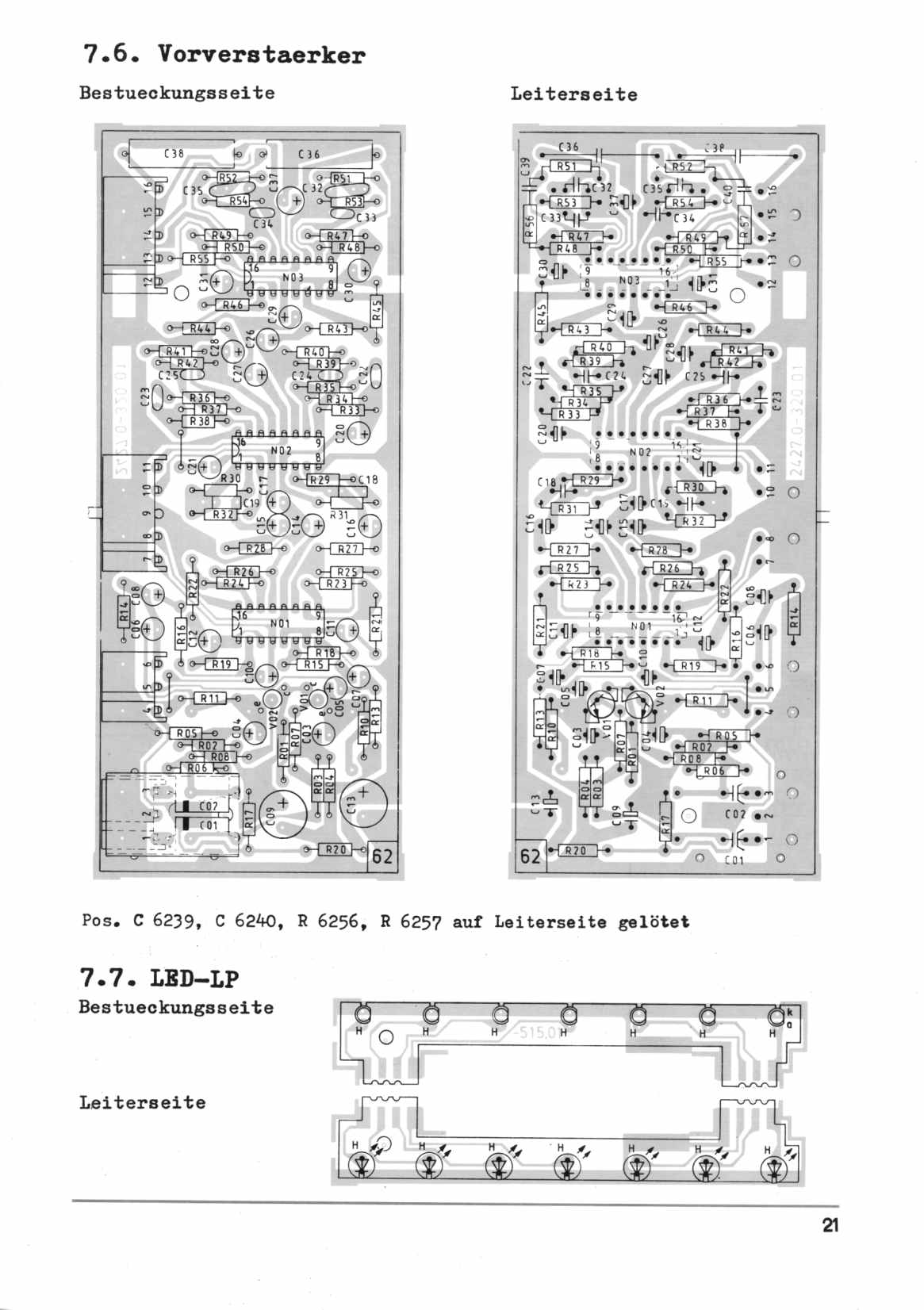

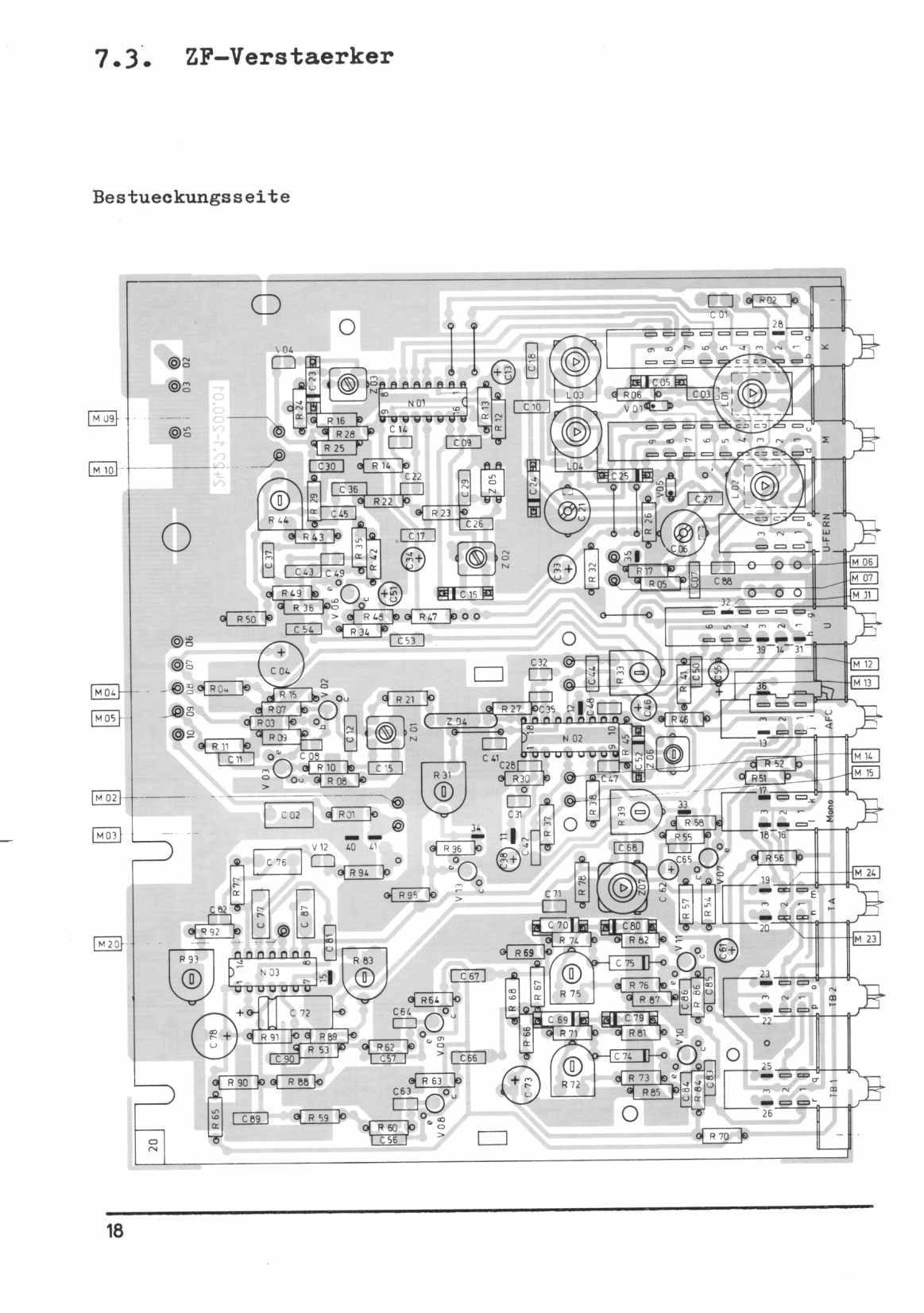

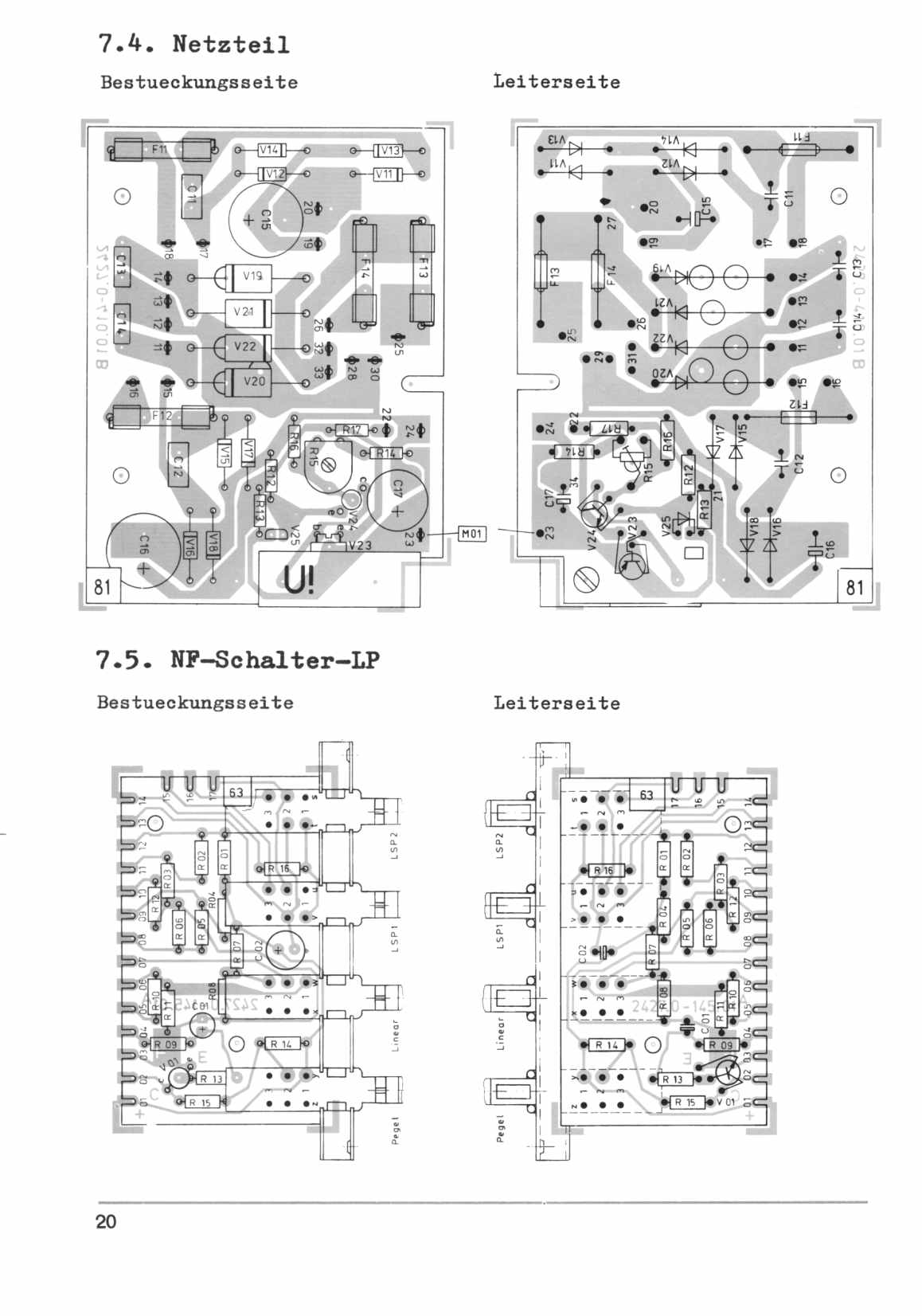

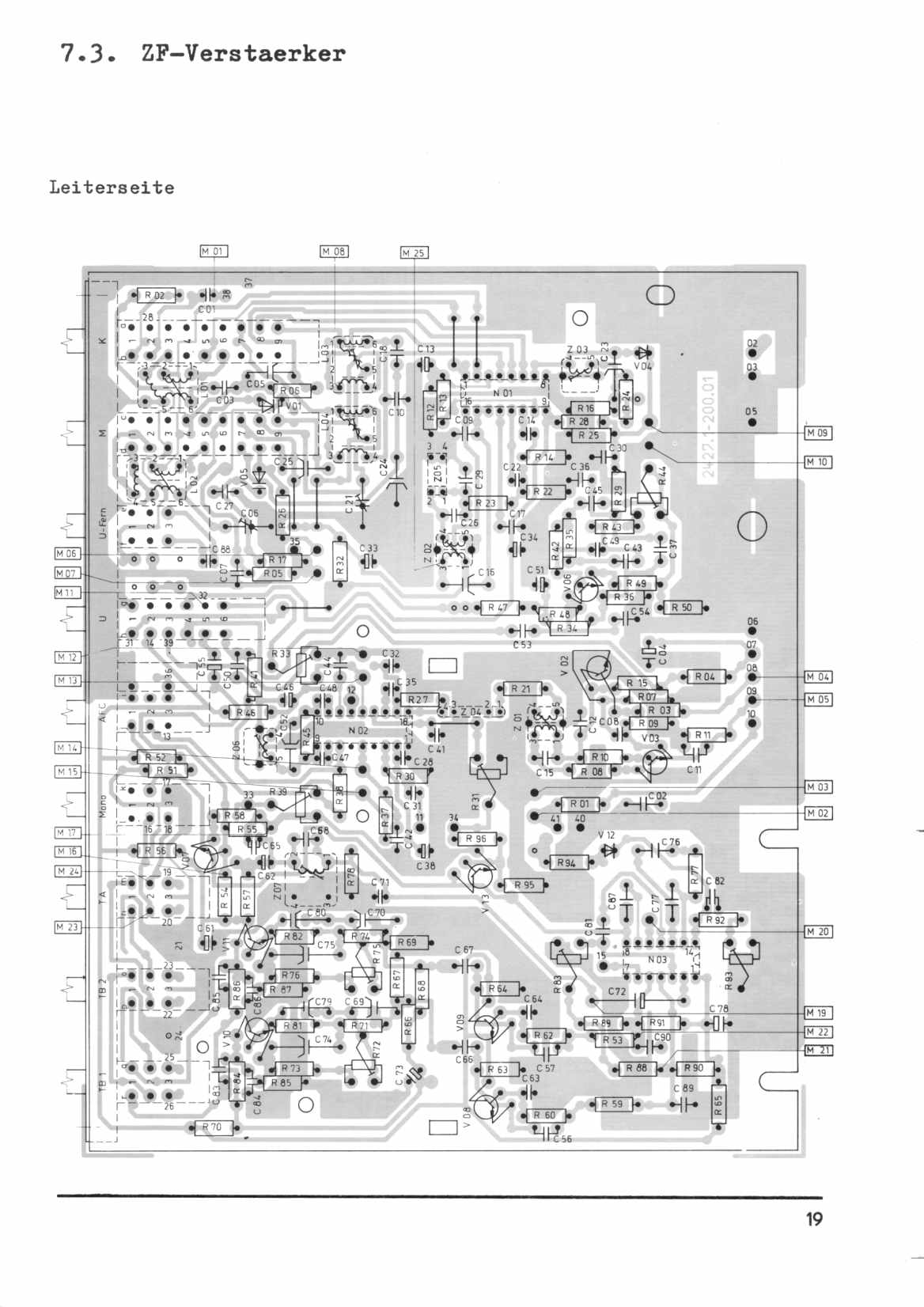

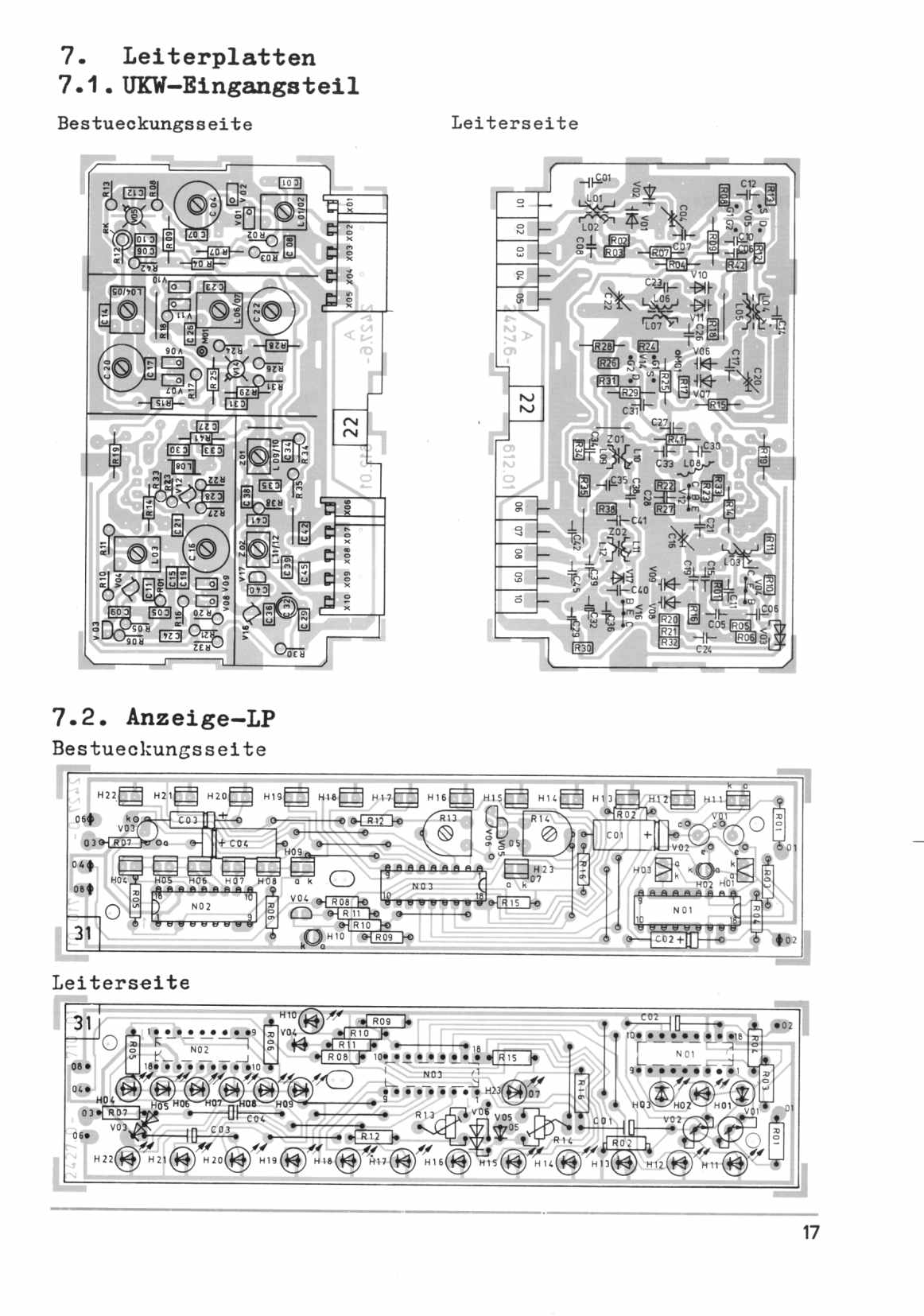

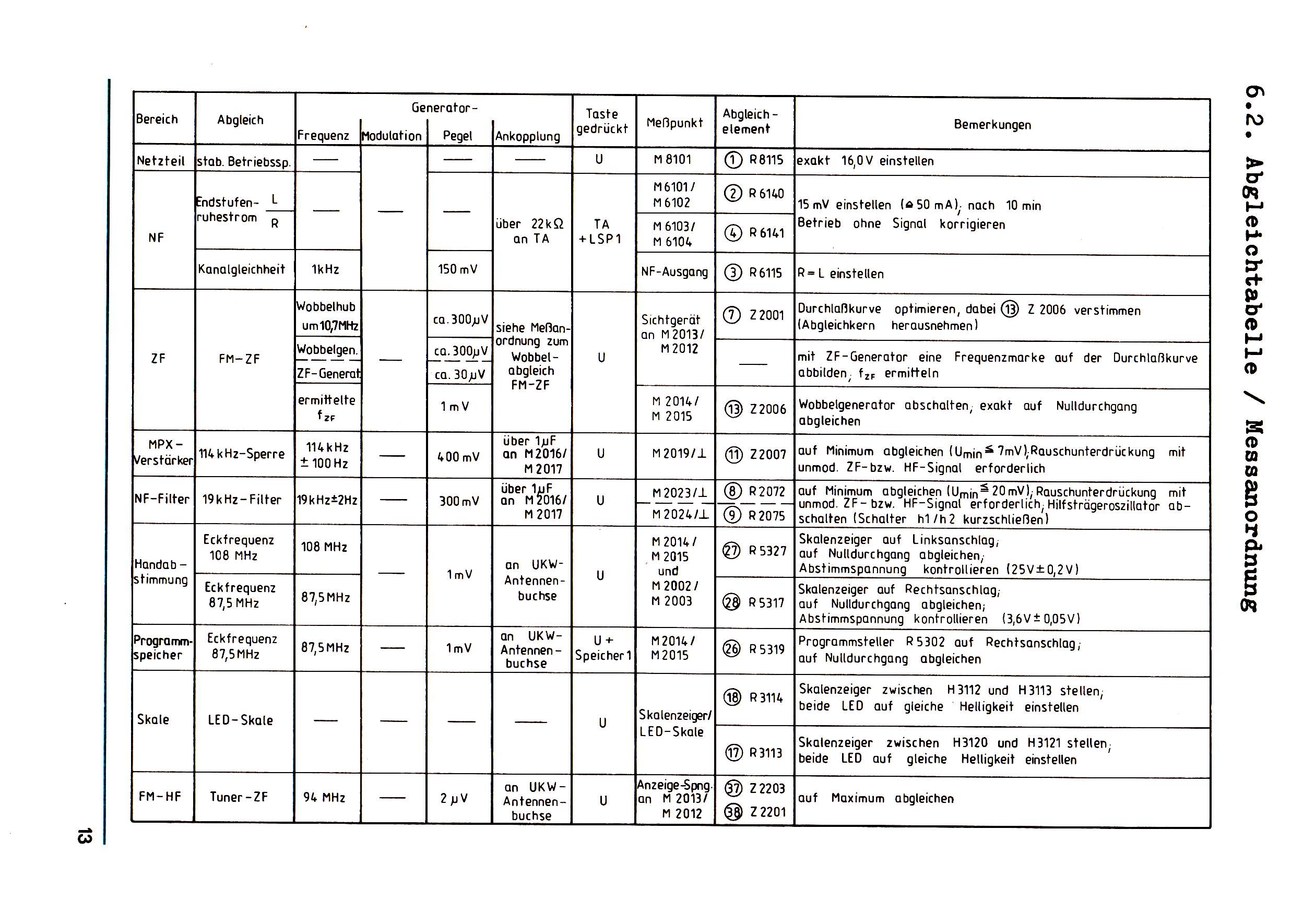

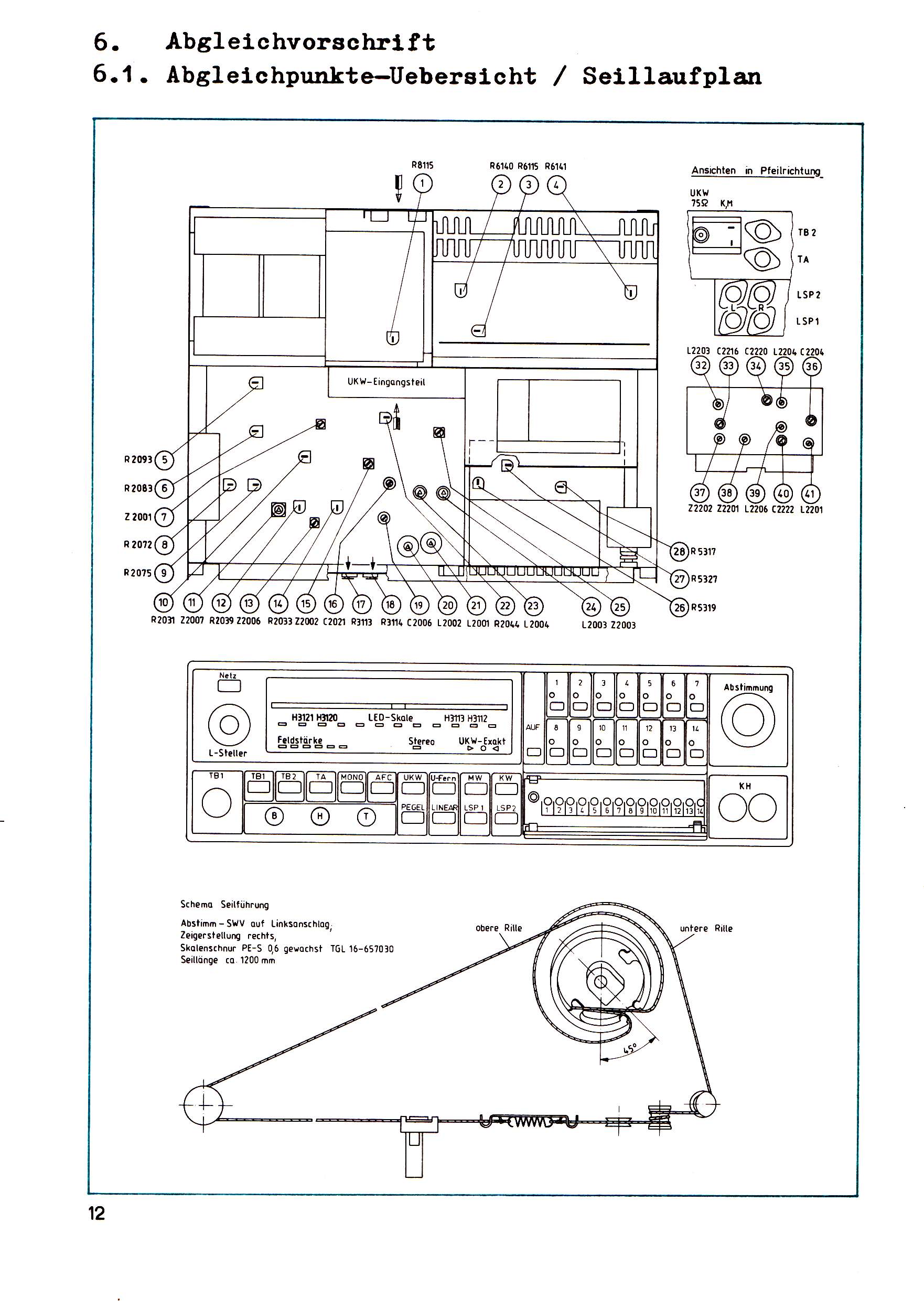

Serviceanleitung Tonica RX81 /Teil 2

Rema RX 81 Tonica-Service_11.JPGRema RX 81 Tonica-Service_12.jpgRema RX 81 Tonica-Service_13.JPG
Rema RX 81 Tonica-Service_14.jpgRema RX 81 Tonica-Service_15.jpgRema RX 81 Tonica-Service_16.jpg
Rema RX 81 Tonica-Service_17.jpgRema RX 81 Tonica-Service_18.jpgRema RX 81 Tonica-Service_19.JPG
Rema RX 81 Tonica-Service_20.jpg

Zuletzt bearbeitet: 23.02.2021 15:05 von bernd.pa

Anhänge
Rema RX 81 Tonica-Service_11.JPG
Rema RX 81 Tonica-Service_11.JPG (104.7 KB)
Rema RX 81 Tonica-Service_12.jpg
Rema RX 81 Tonica-Service_12.jpg (105.3 KB)
Rema RX 81 Tonica-Service_13.JPG
Rema RX 81 Tonica-Service_13.JPG (140.8 KB)
Rema RX 81 Tonica-Service_14.jpg
Rema RX 81 Tonica-Service_14.jpg (327.6 KB)
Rema RX 81 Tonica-Service_15.jpg
Rema RX 81 Tonica-Service_15.jpg (440.0 KB)
Rema RX 81 Tonica-Service_16.jpg
Rema RX 81 Tonica-Service_16.jpg (414.6 KB)
Rema RX 81 Tonica-Service_17.jpg
Rema RX 81 Tonica-Service_17.jpg (291.2 KB)
Rema RX 81 Tonica-Service_18.jpg
Rema RX 81 Tonica-Service_18.jpg (213.4 KB)
Rema RX 81 Tonica-Service_19.JPG
Rema RX 81 Tonica-Service_19.JPG (161.0 KB)
Rema RX 81 Tonica-Service_20.jpg
Rema RX 81 Tonica-Service_20.jpg (144.8 KB)
PN Antworten Inhalt melden Nach oben
Wer ohne Masse misst ,misst Mist!
Sind wir nicht alle ein bisschen Bluna? :D
