S 3000 / S3900

22.02.2021 18:59 #78361

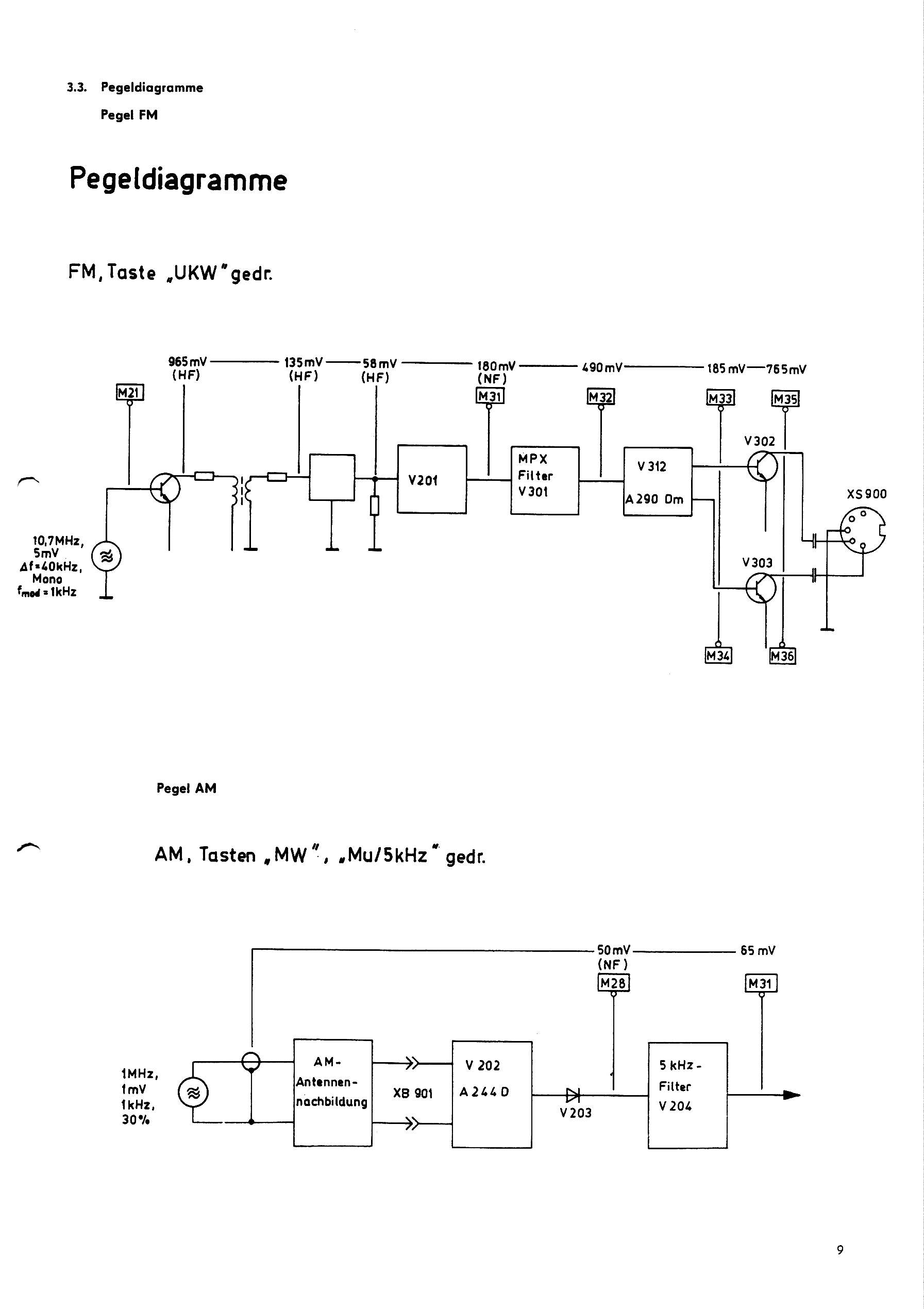

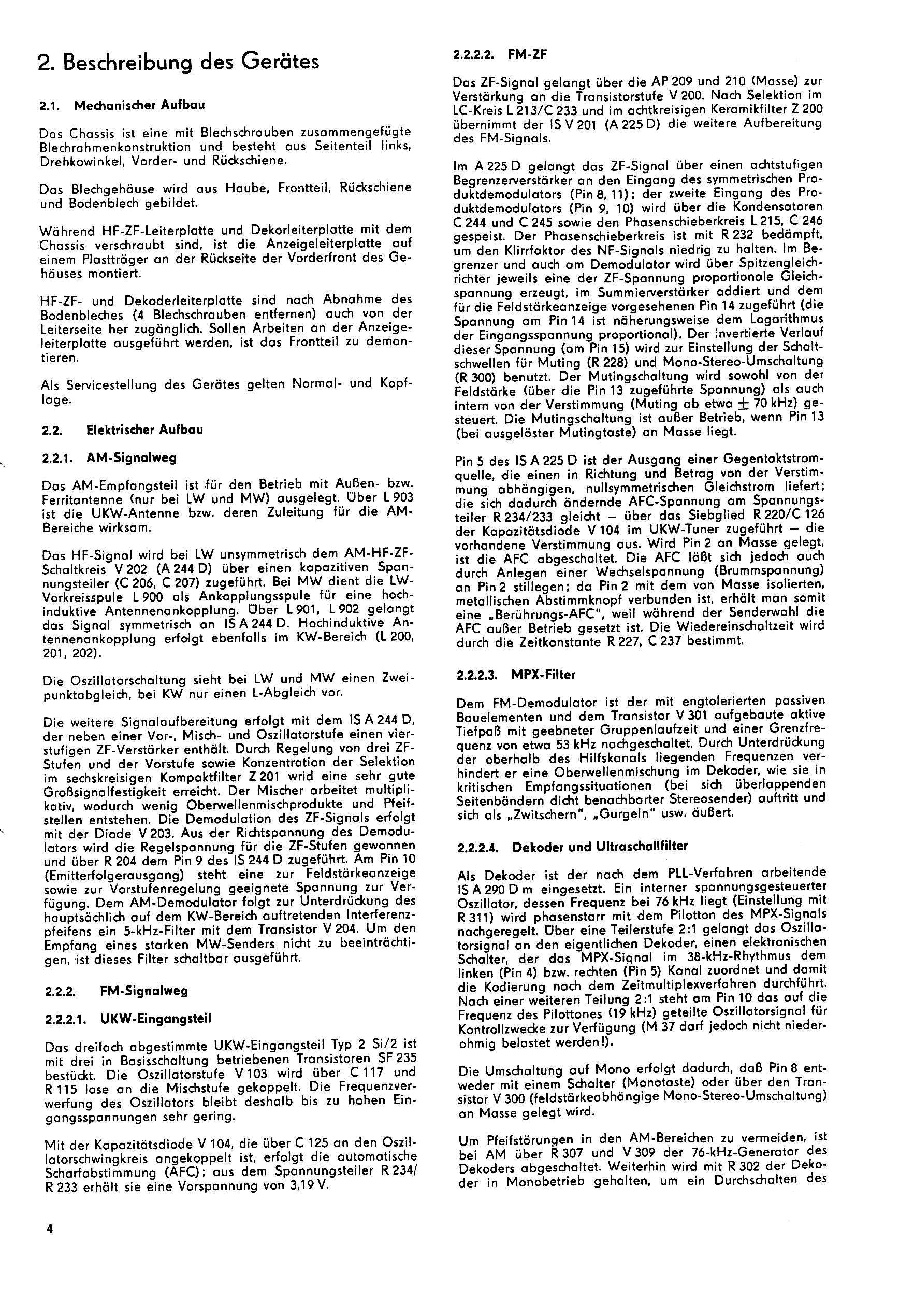

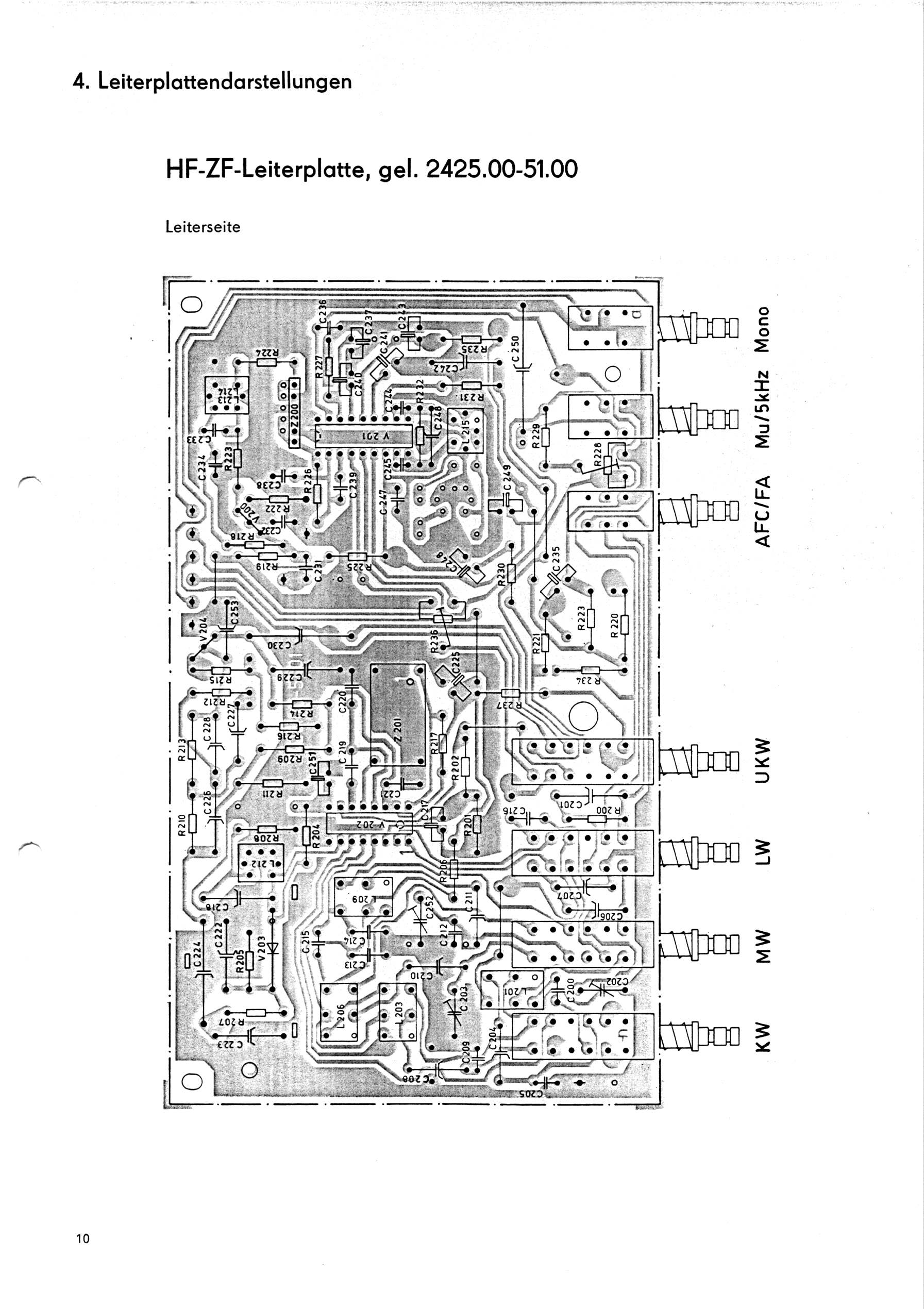

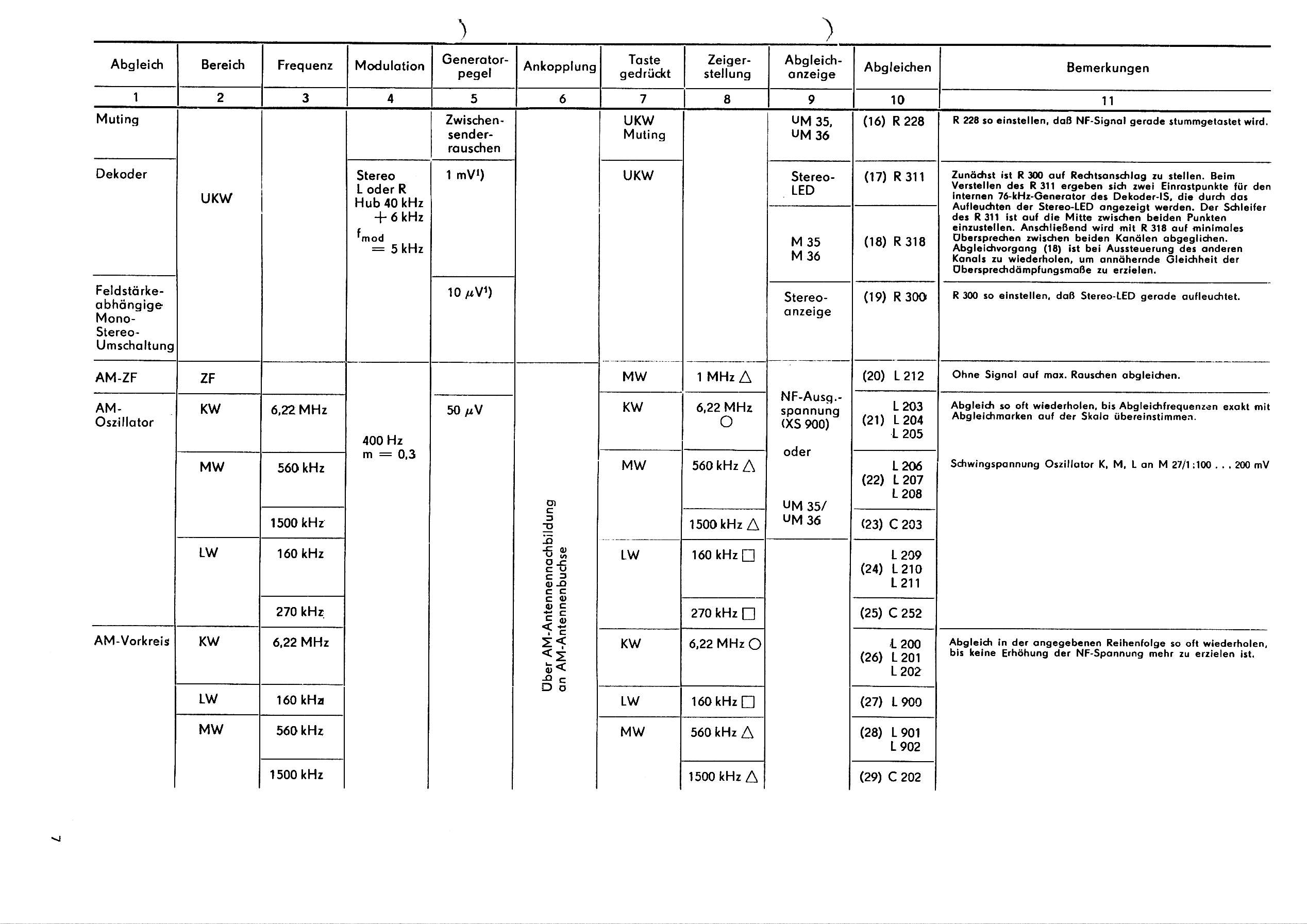

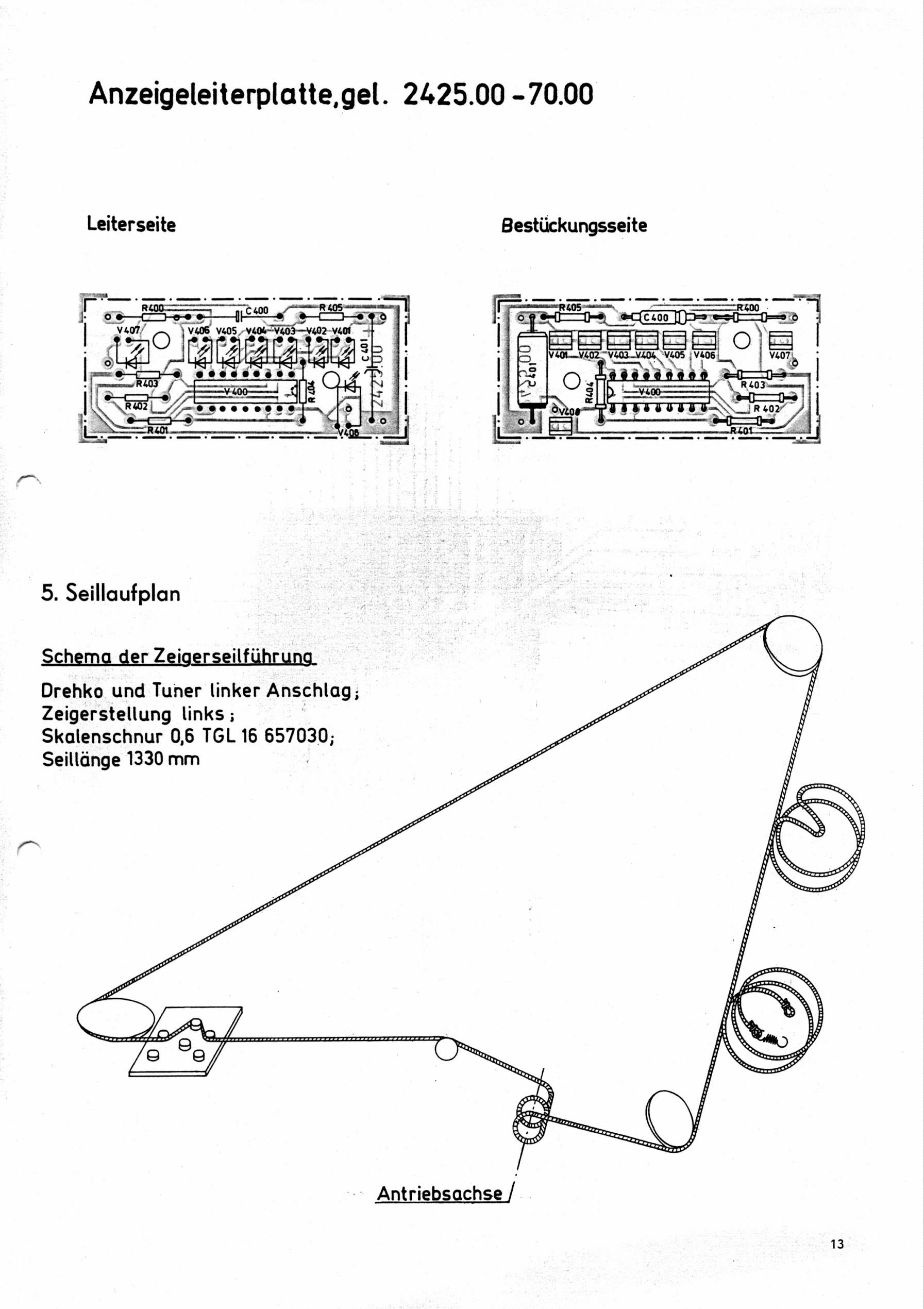

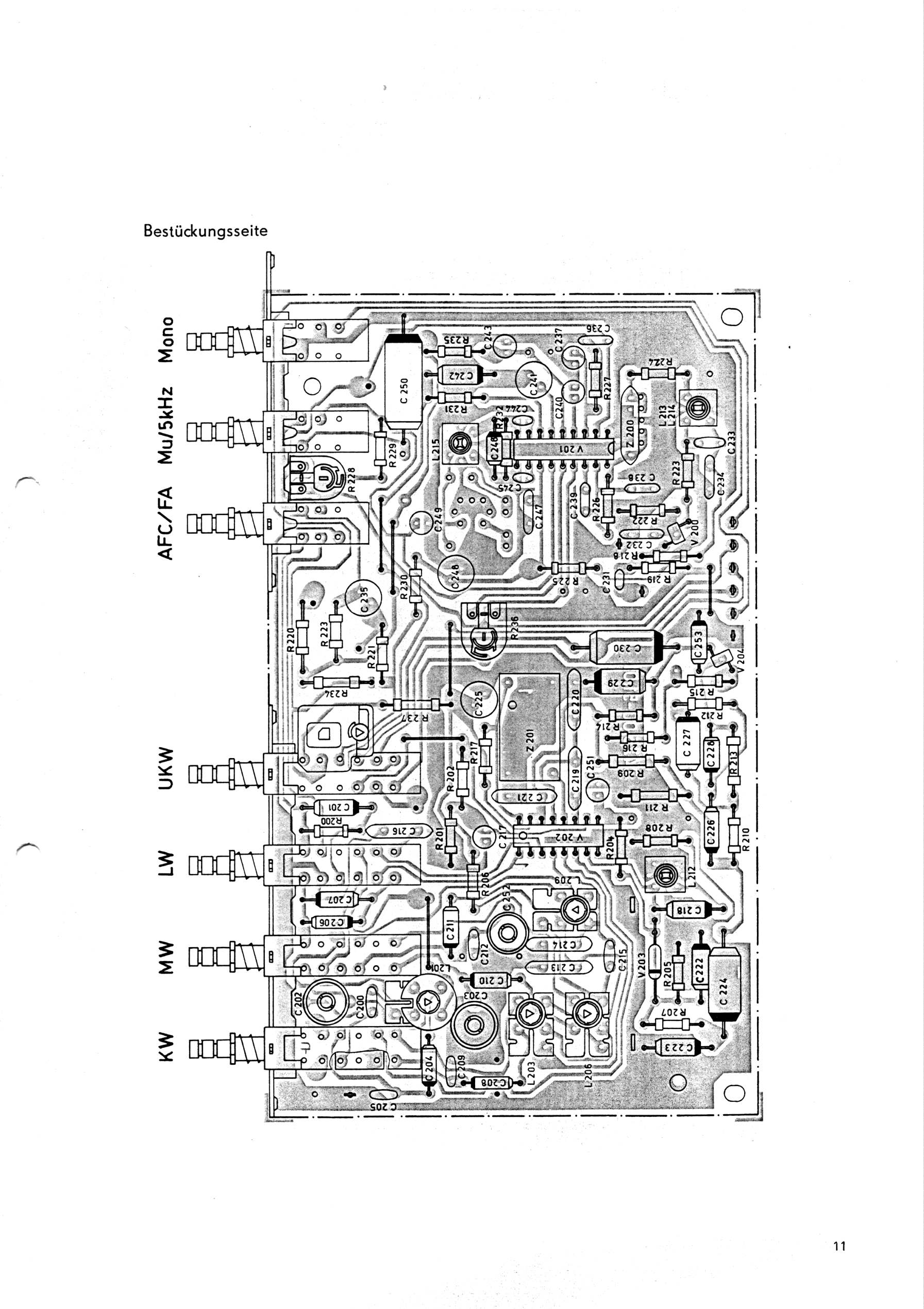

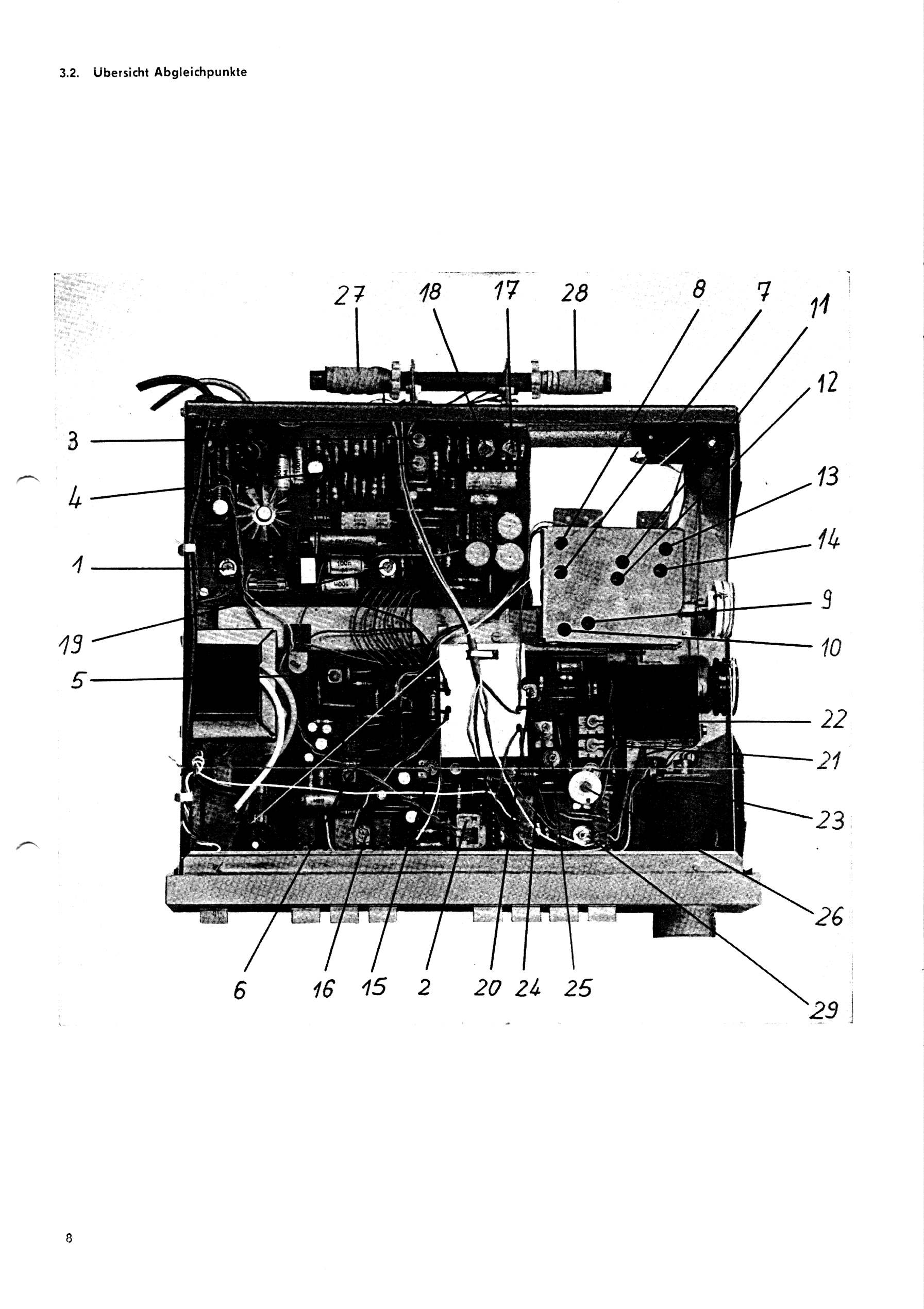

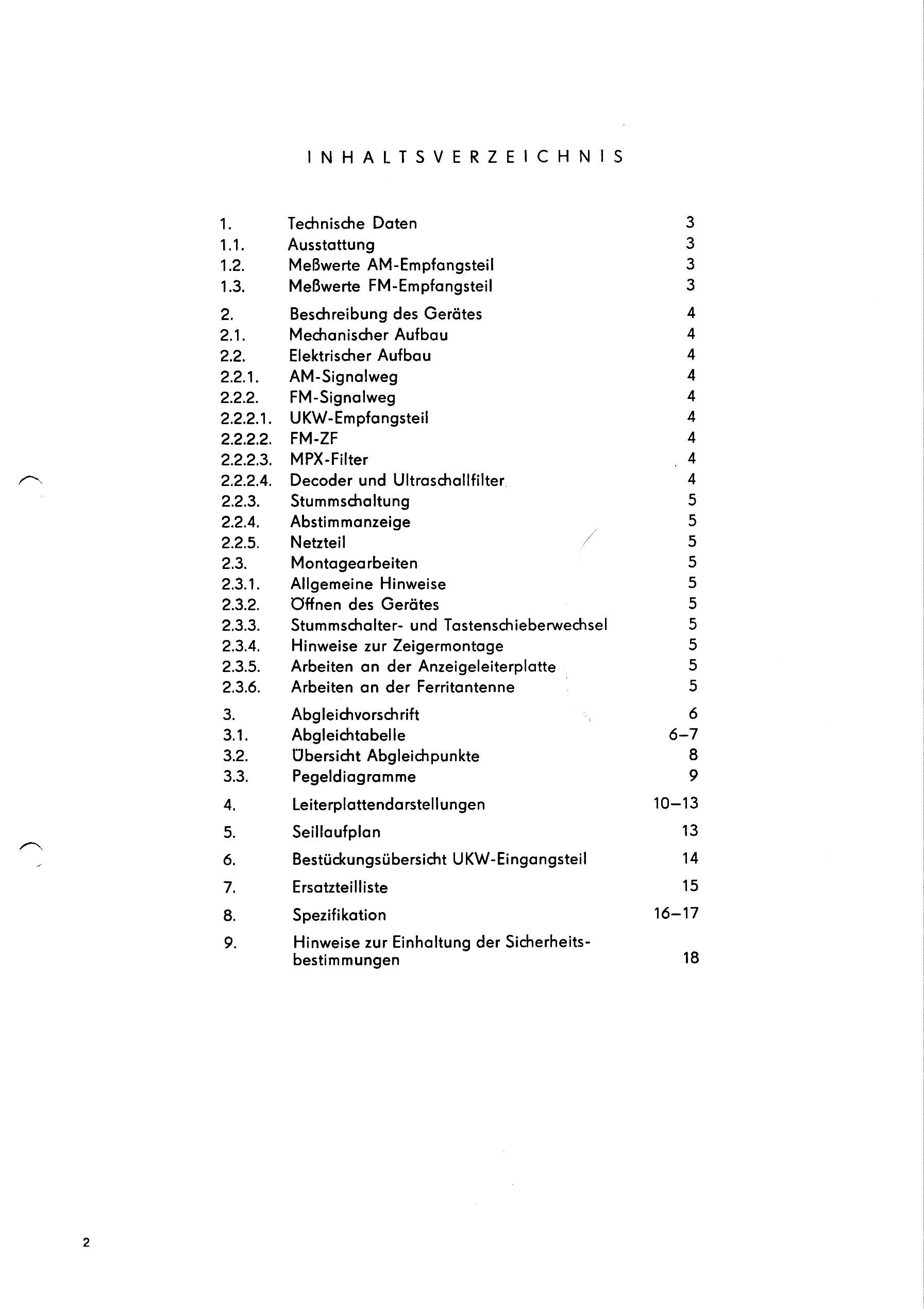

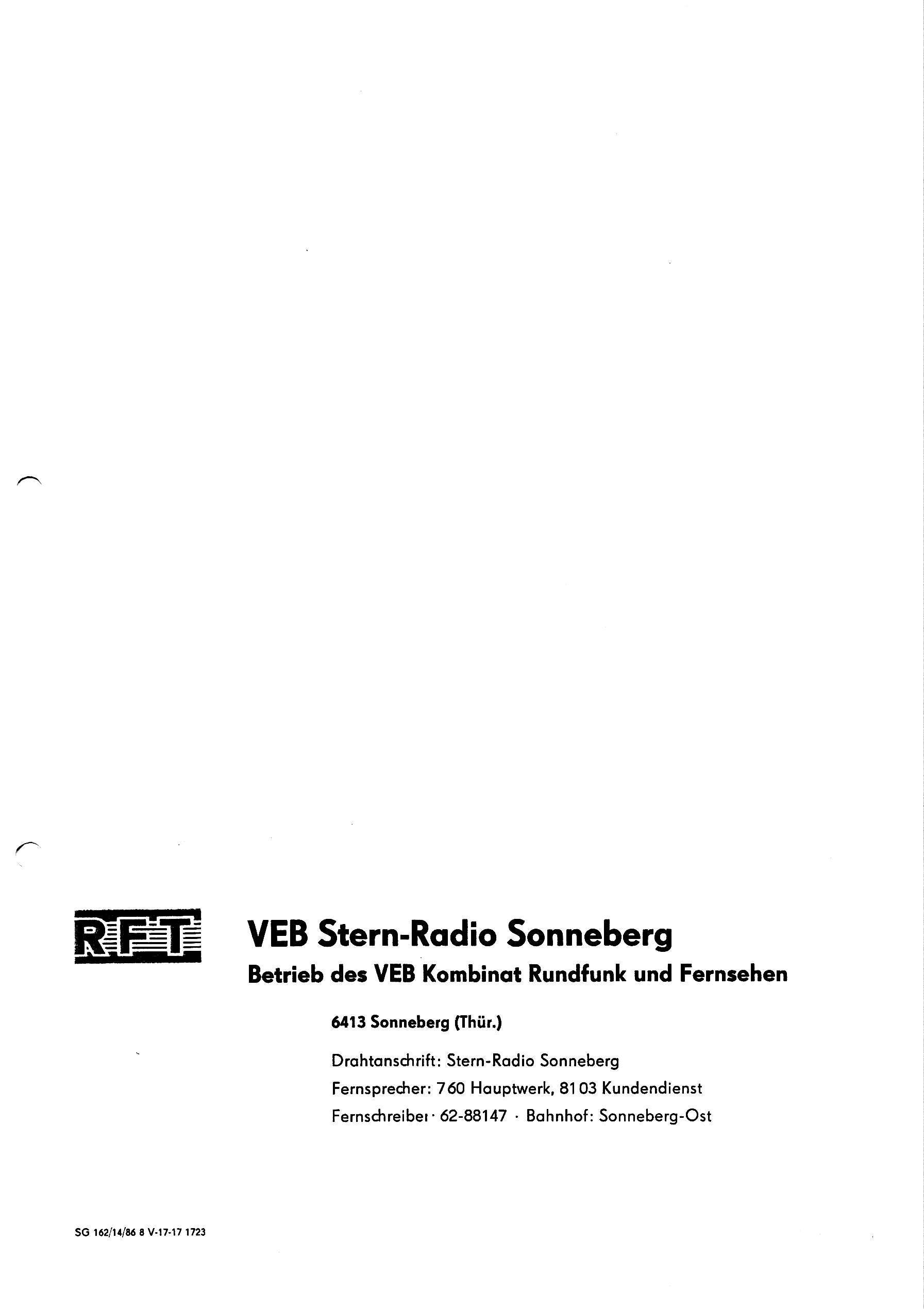

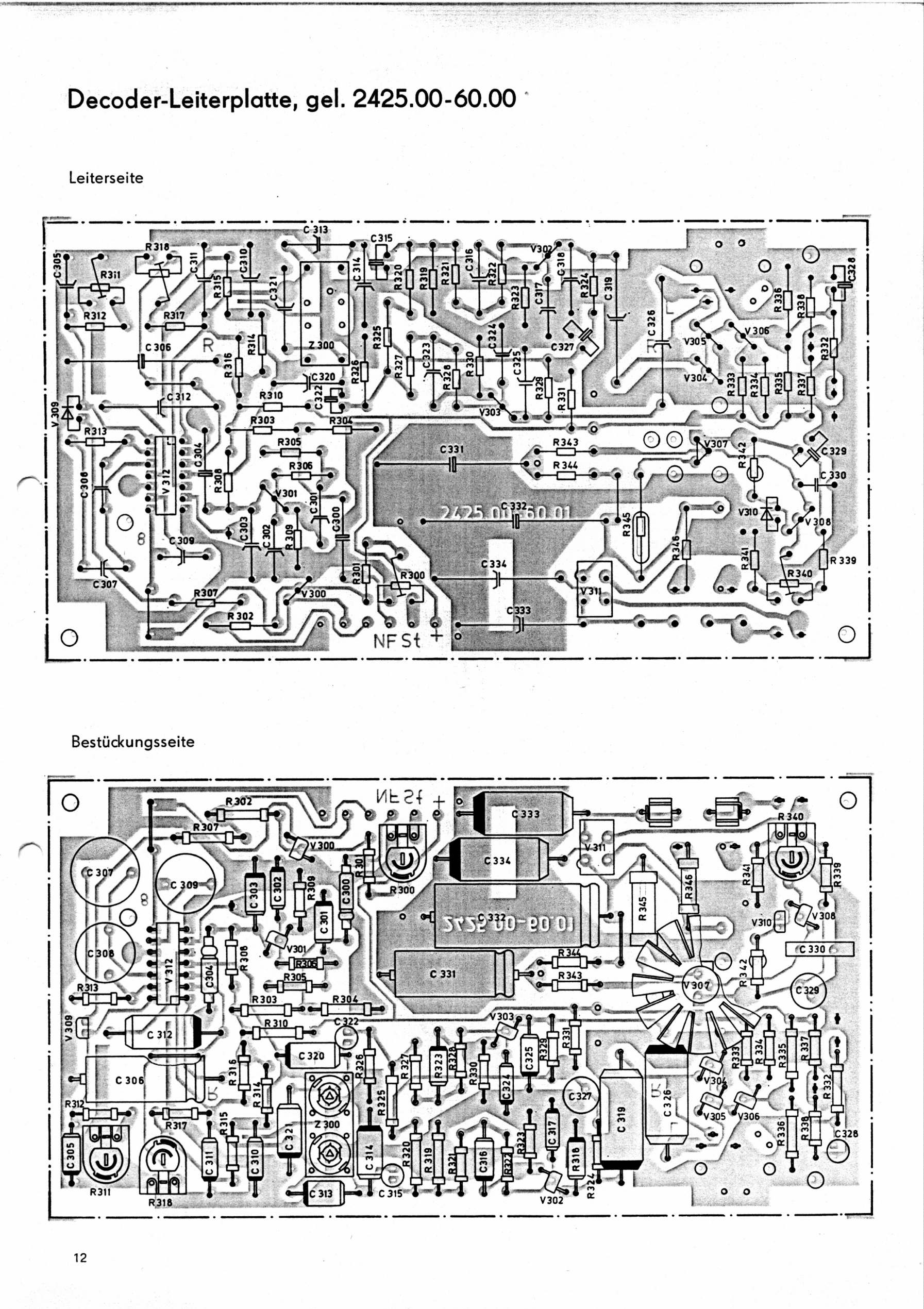

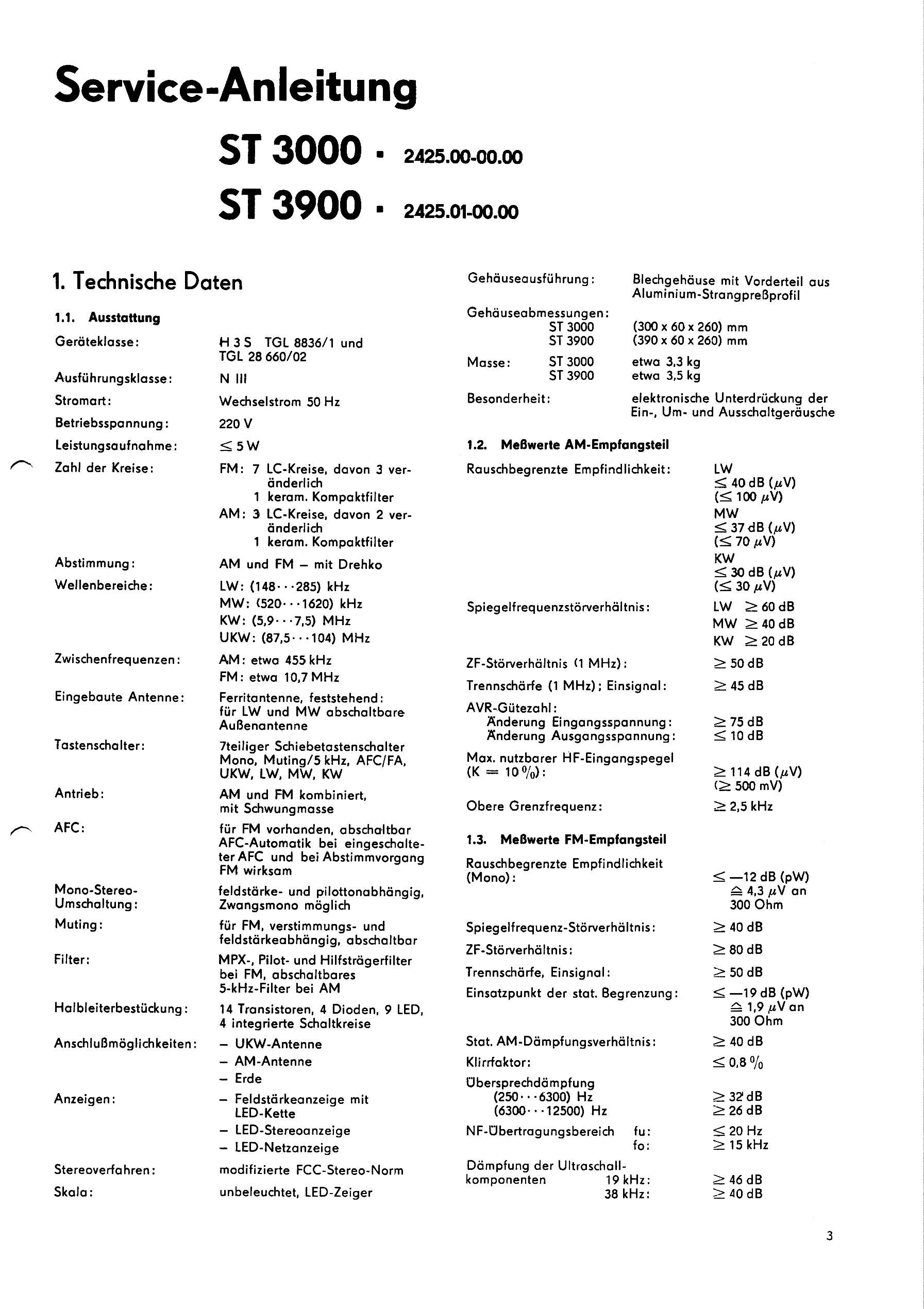

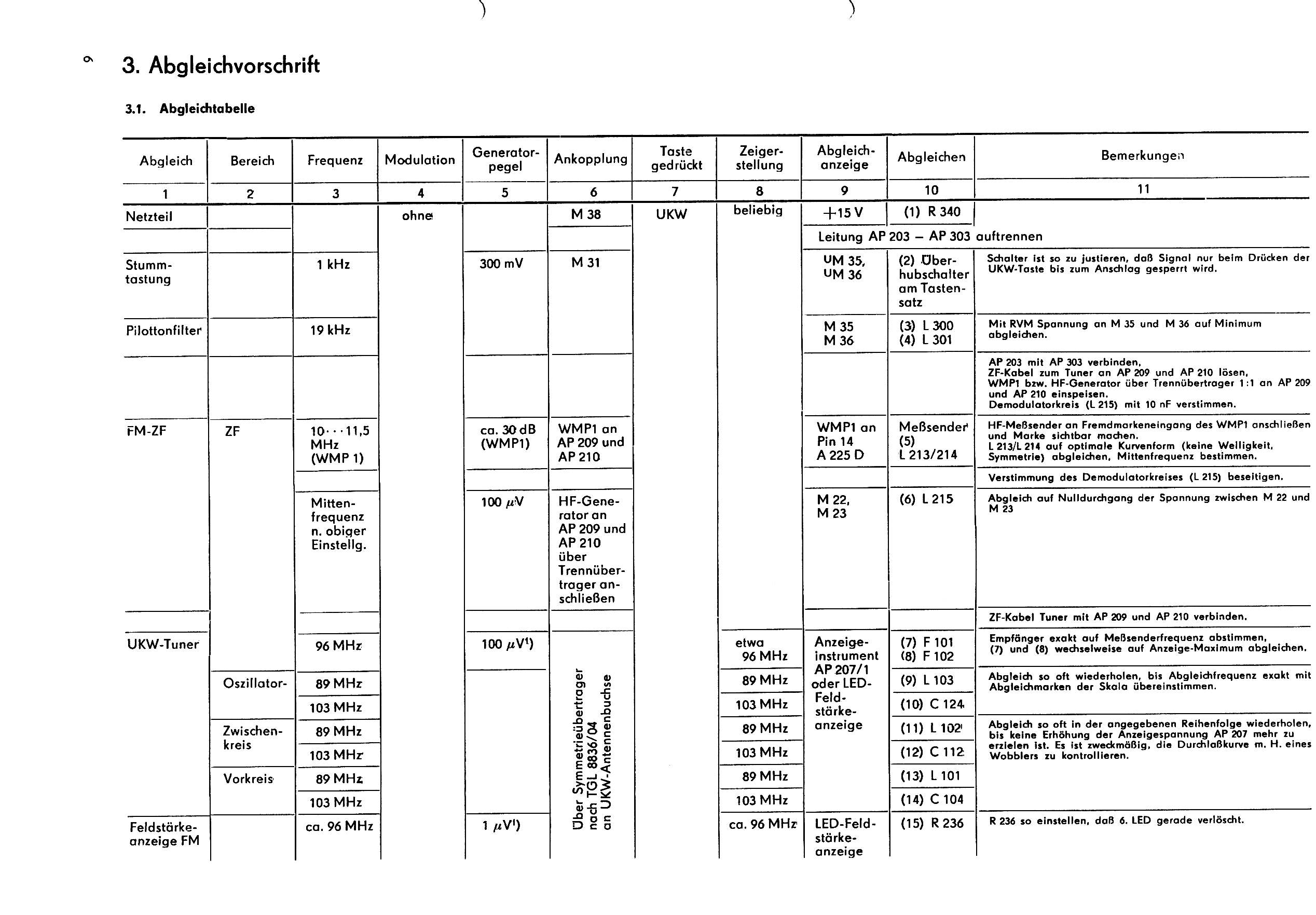

ST3000/S3900 Serviceanleitung Teil 1

ST 3000-Service_01.jpgST 3000-Service_02.JPGST 3000-Service_03.jpgST 3000-Service_04.jpgST 3000-Service_05.jpgST 3000-Service_06.jpgST 3000-Service_07.jpgST 3000-Service_08.jpgST 3000-Service_09.jpg

Zuletzt bearbeitet: 22.02.2021 19:13 von bernd.pa

Anhänge
ST 3000-Service_01.jpg
ST 3000-Service_01.jpg (206.6 KB)
ST 3000-Service_02.JPG
ST 3000-Service_02.JPG (156.1 KB)
ST 3000-Service_03.jpg
ST 3000-Service_03.jpg (326.4 KB)
ST 3000-Service_04.jpg
ST 3000-Service_04.jpg (700.2 KB)
ST 3000-Service_05.jpg
ST 3000-Service_05.jpg (339.7 KB)
ST 3000-Service_08.jpg
ST 3000-Service_08.jpg (284.4 KB)
ST 3000-Service_09.jpg
ST 3000-Service_09.jpg (131.1 KB)
ST 3000-Service_06.jpg
ST 3000-Service_06.jpg (377.2 KB)
ST 3000-Service_07.jpg
ST 3000-Service_07.jpg (326.8 KB)
PN Antworten Inhalt melden Nach oben
Wer ohne Masse misst ,misst Mist!
Sind wir nicht alle ein bisschen Bluna? :D
22.02.2021 19:00 #78362

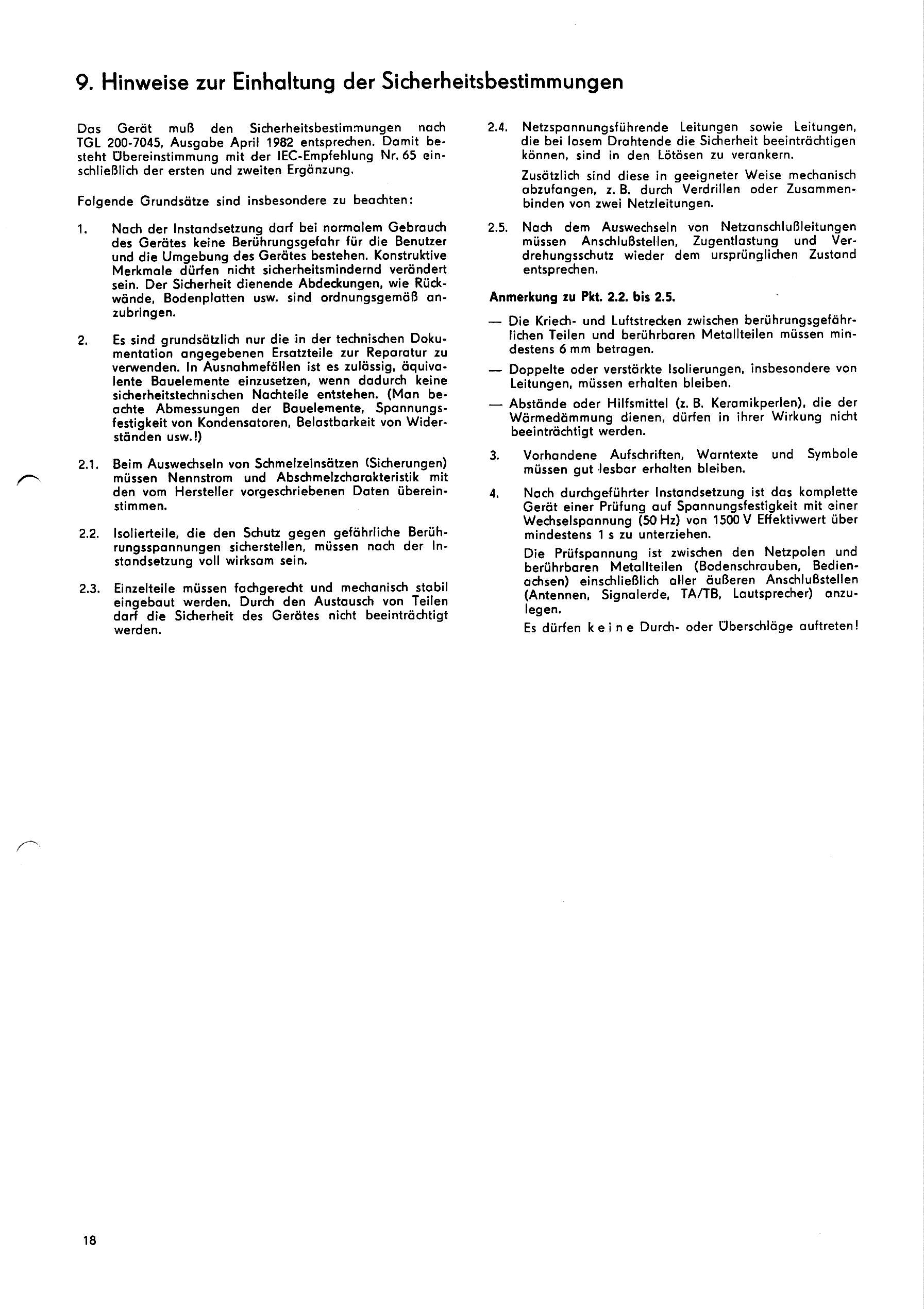

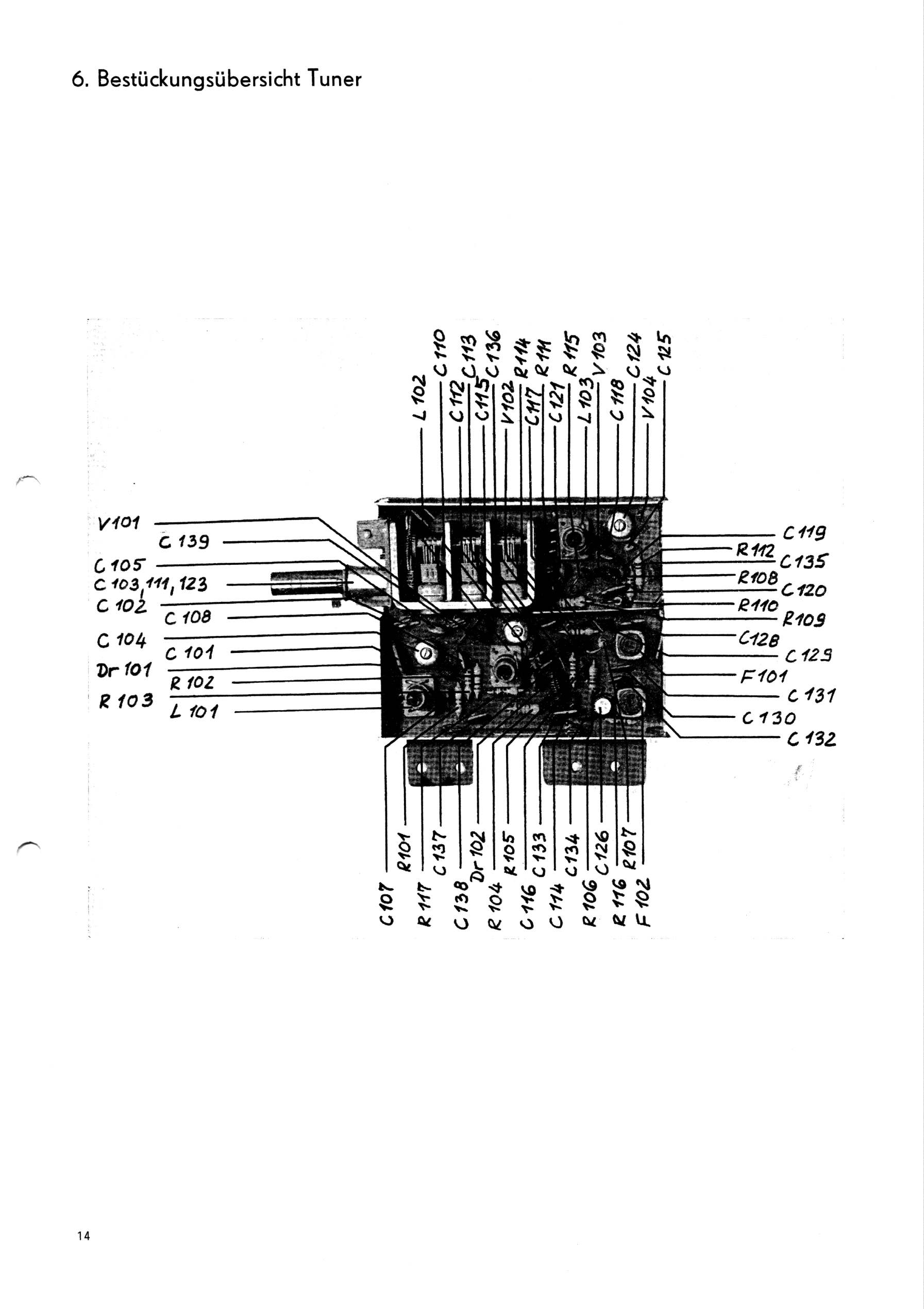

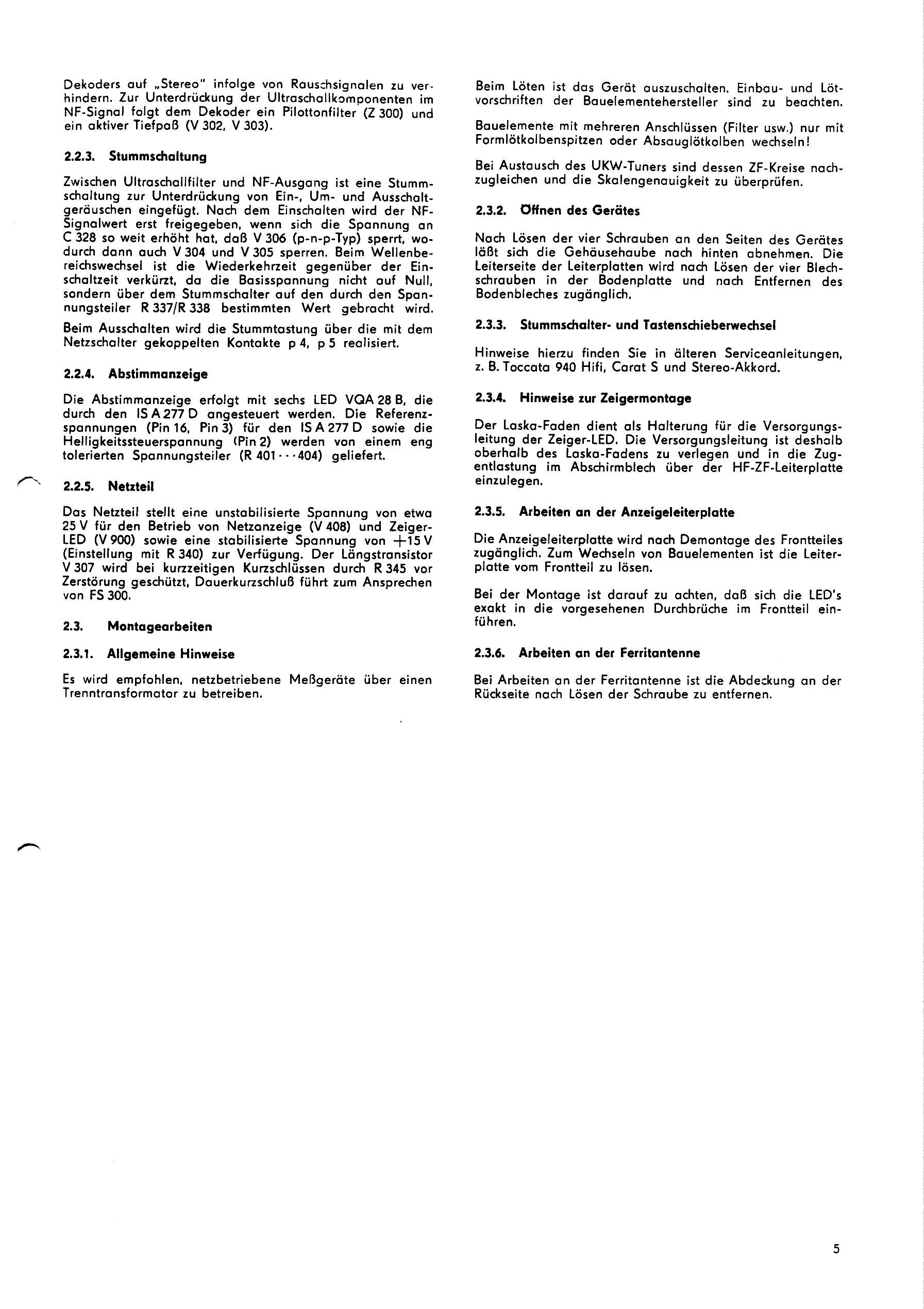

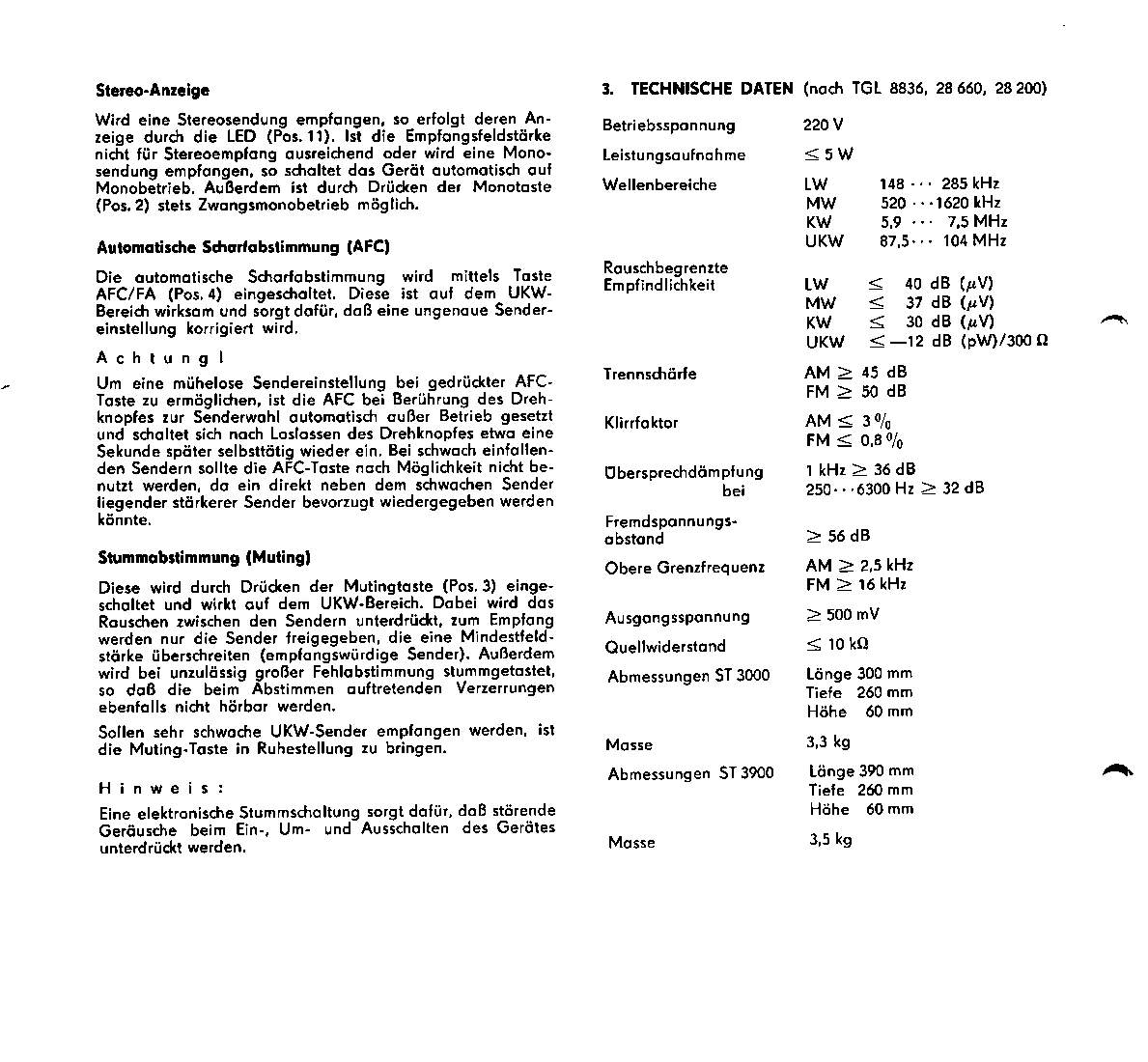

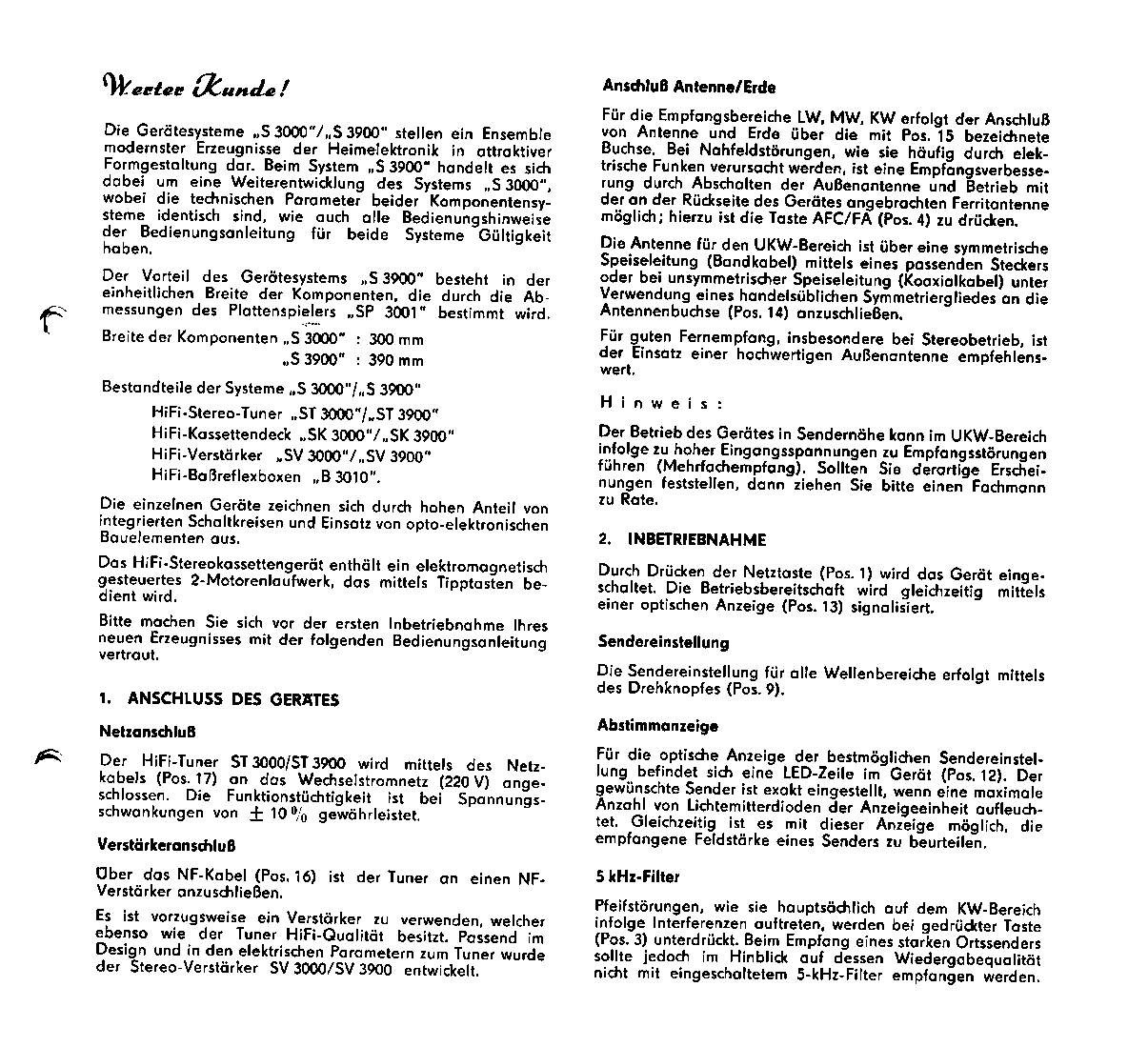

ST3000/S3900 Serviceanleitung Teil 2

ST 3000-Service_10.jpgST 3000-Service_11.jpgST 3000-Service_12.jpgST 3000-Service_15.jpg

Zuletzt bearbeitet: 22.02.2021 19:14 von bernd.pa

Anhänge
ST 3000-Service_10.jpg
ST 3000-Service_10.jpg (385.7 KB)
ST 3000-Service_11.jpg
ST 3000-Service_11.jpg (389.8 KB)
ST 3000-Service_12.jpg
ST 3000-Service_12.jpg (537.0 KB)
ST 3000-Service_13.jpg
ST 3000-Service_13.jpg (223.8 KB)
ST 3000-Service_14.jpg
ST 3000-Service_14.jpg (188.7 KB)
ST 3000-Service_15.jpg
ST 3000-Service_15.jpg (315.7 KB)
ST 3000-Service_16.jpg
ST 3000-Service_16.jpg (83.5 KB)
PN Antworten Inhalt melden Nach oben
Wer ohne Masse misst ,misst Mist!
Sind wir nicht alle ein bisschen Bluna? :D
22.02.2021 19:04 #78363

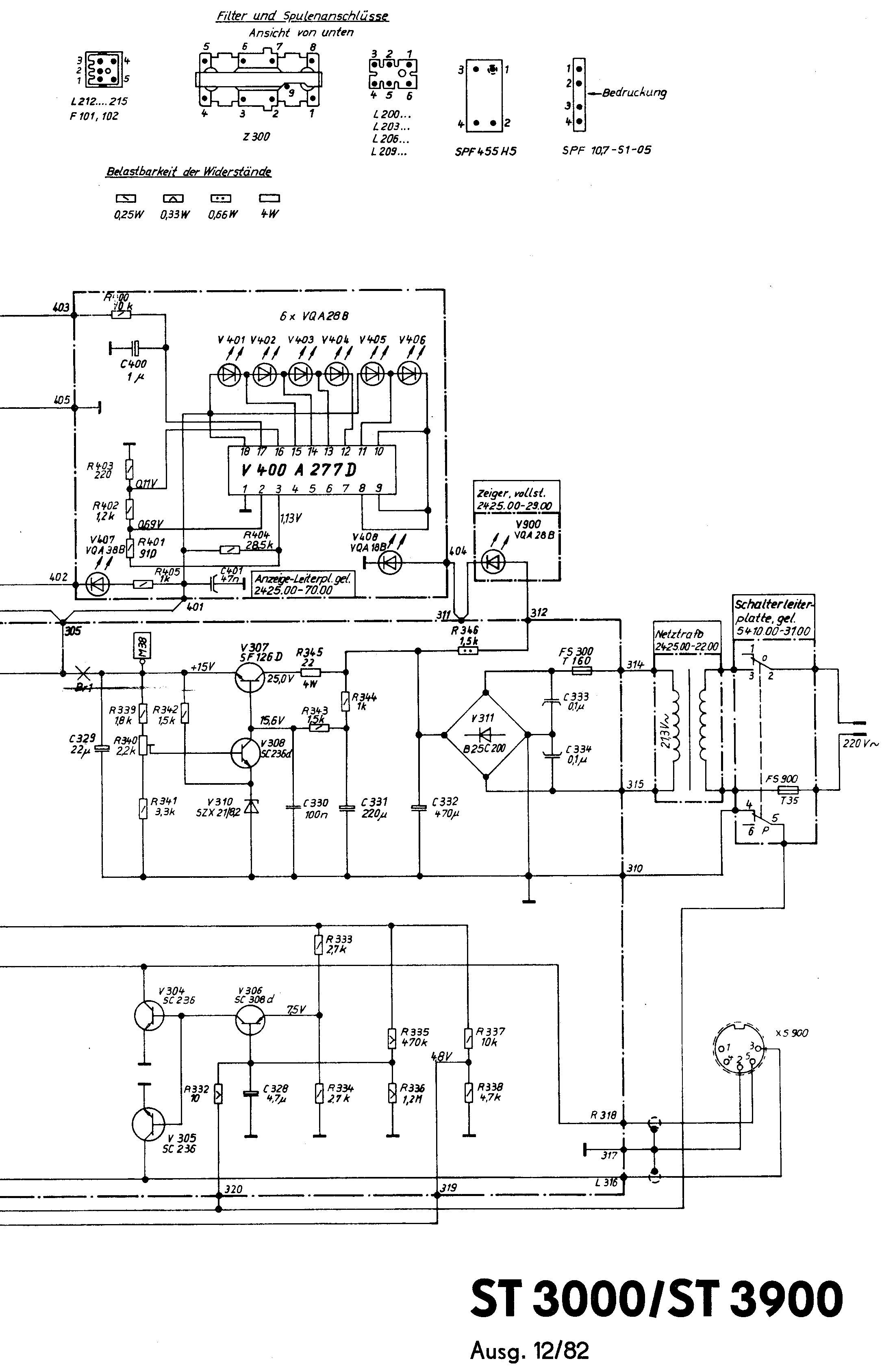

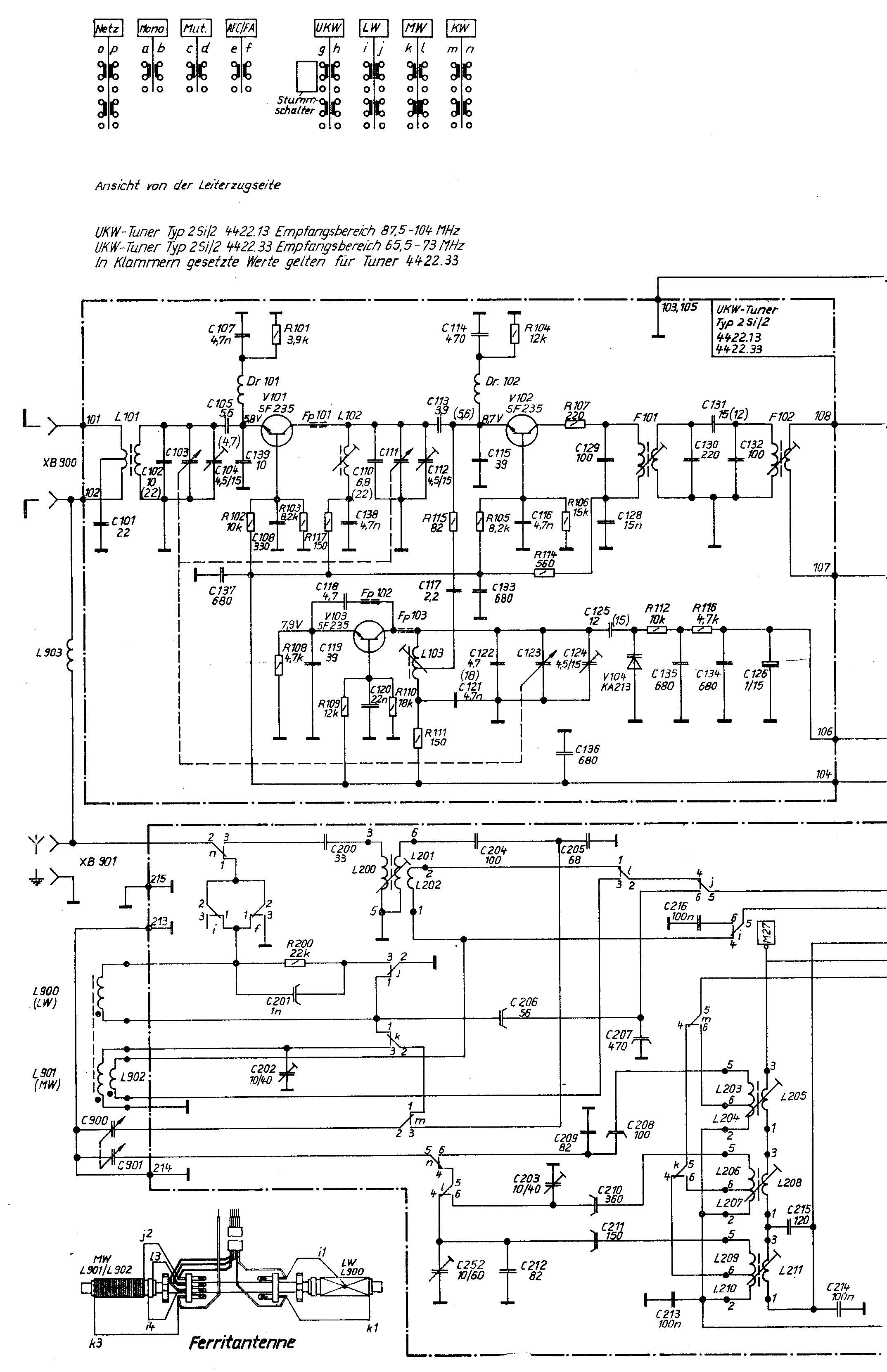

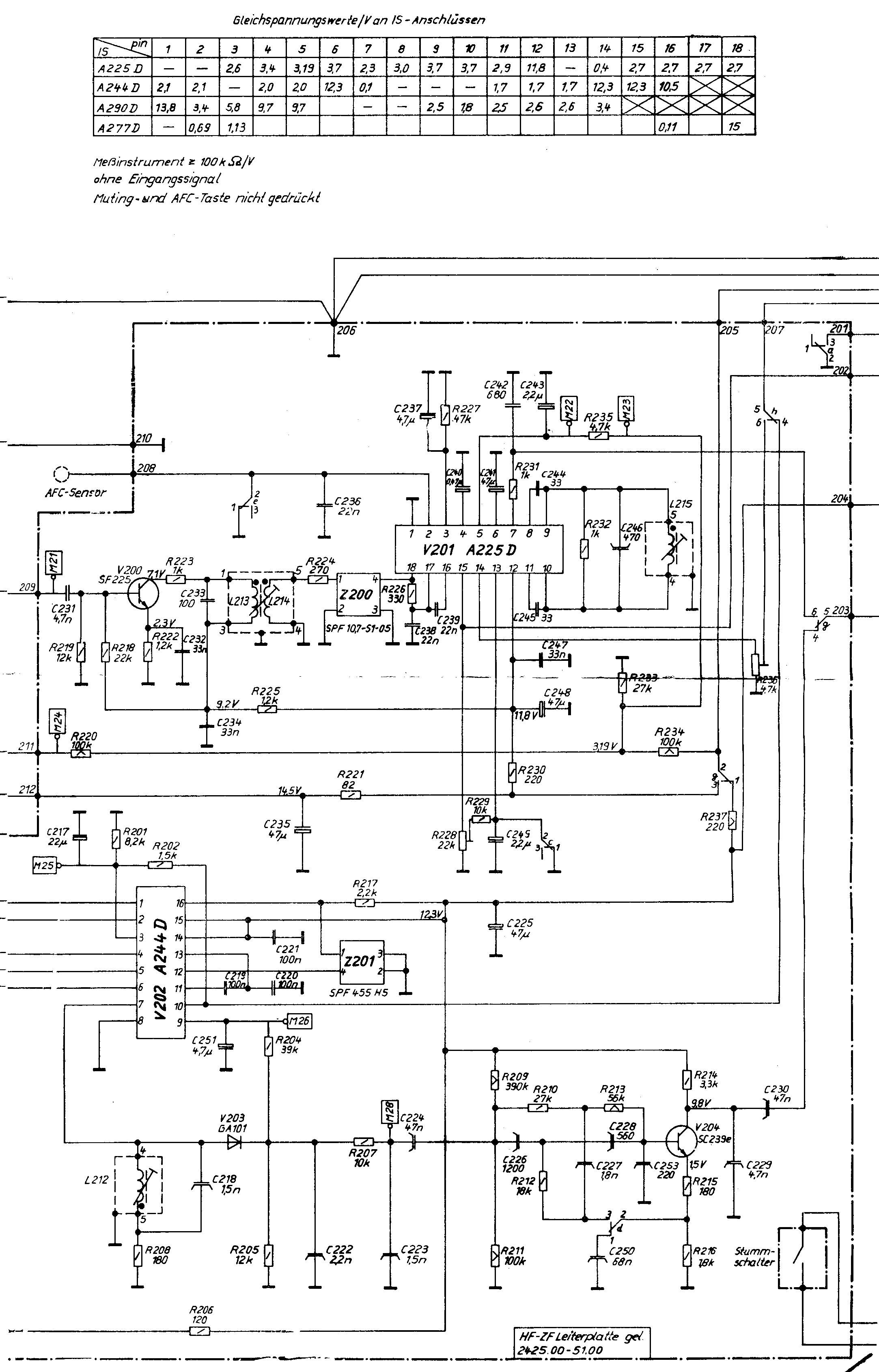

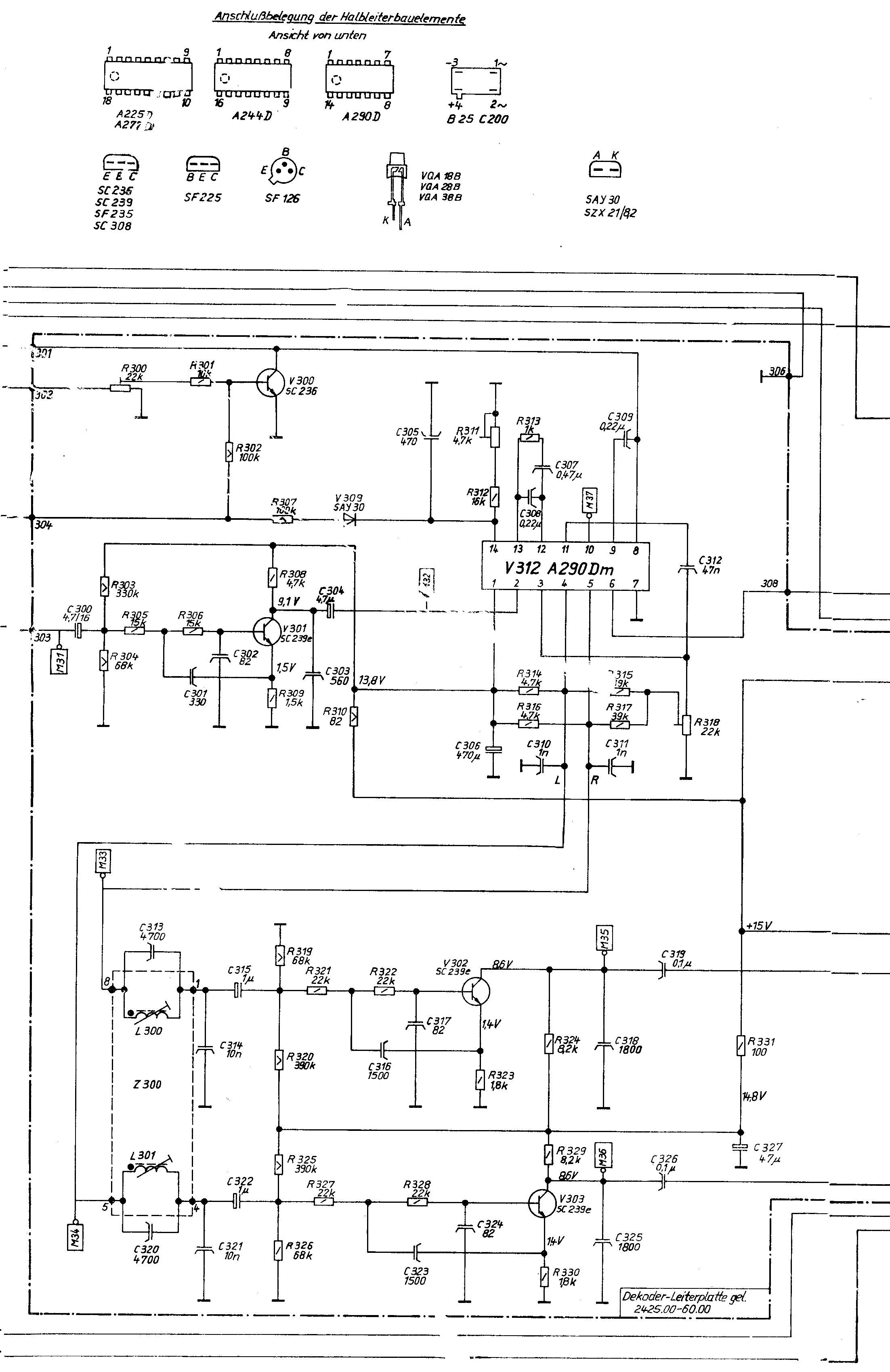

ST3000/S3900 Schaltplan

ST 3000-Schaltplan_1.jpgST 3000-Schaltplan_2.jpg
ST 3000-Schaltplan_3.jpgST 3000-Schaltplan_4.jpg
die qualität ist leider begrenzt.
in der vorhandenen PDF ist die Qualität besser, ist aber zu groß zum hochladen.
bitte bei bedarf anfordern.

Zuletzt bearbeitet: 22.02.2021 19:14 von bernd.pa

Anhänge
ST 3000-Schaltplan_1.jpg
ST 3000-Schaltplan_1.jpg (647.4 KB)
ST 3000-Schaltplan_2.jpg
ST 3000-Schaltplan_2.jpg (639.1 KB)
ST 3000-Schaltplan_3.jpg
ST 3000-Schaltplan_3.jpg (519.9 KB)
ST 3000-Schaltplan_4.jpg
ST 3000-Schaltplan_4.jpg (518.3 KB)
PN Antworten Inhalt melden Nach oben
Wer ohne Masse misst ,misst Mist!
Sind wir nicht alle ein bisschen Bluna? :D

Anmelden, um zu antworten.
